1．概述

本產品采用先進的熒光淬滅原理對水體溶解氧濃度進行無損耗測量，具有無 污染、壽命長、穩定性好、維護難度低等優點。測量探頭特有的光學檢測方法， 可以有效地消除水體中 PH 值波動、氨氮等化學物質或重金屬的干擾，從而在 更長的時間內提供更穩定、更準確的測量結果。本產品適用于水產養殖（如南美 白對蝦、鰻魚、桂花魚等等）、環保水處理等要求測控水體中溶解氧濃度的行業。2.3 ModBus通信及寄存器詳解

1.1.性能指標

溶解氧測量探頭
測量范圍(溶解氧)：	0～20 mg∕L；0~200%
精度：	< ±0.5 mg/L
測量重復性：	< 0.3mg/L
零值偏移：	< 0.2 mg/L
分辨率：	0.01mg/L；0.1%
溫度測量范圍 ：	0～60℃
溫度分辨率 ：	0.01℃
溫度測量誤差 ：	< 0.5℃
供電 ：	10~30VDC
工作溫度 ：	0～40℃
儲存溫度 ：	-20～70℃
抗干擾：	不受下列物質的干擾:H2S, pH, K+1, Na+1, Mg+2 , Ca+2 , NH4 +1, Al+3 , Pb+2 , Cd+2, Zn+2 , Cr (tot), Fe+2, Fe+3, Mn+2 , Cu+2 ,Mi+2 , Co+2 , CN-1 , NO3 -1 , SO4 -2 , S-2 , PO4 +3, Cl-1 , 陰離子表面活性劑,原油, Cl2 -1

1.2.設備選型

S-					公司代號
	DO-				溶解氧傳感器
		N01-			RS485.MODBUS 協議
			1-		不銹鋼外殼
				20	0~ 20.00mg/L(0~ 200%飽和度，25℃)

2．設備安裝

傳感器應浸入液面以下固定安裝，安裝和使用時避免碰撞或刮蹭熒光膜頭表面，熒光膜頭部分應避免被水底沉淀物附著。使用時應移除橡膠保護套。
沉入式安裝：
配套了橡膠管和喉箍，可配合我司的防水管使用，將橡膠管套在探頭頂端，用喉箍將探頭與防水管連接。


3．傳感器使用及注意事項

1. 接線定義：①電源正VCC（紅線）；②電源負GND（黑線）；③通訊線A（綠色）；④通訊線B（藍色）。

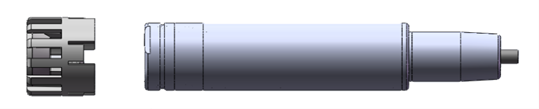

2. 如圖所示，將保護罩按箭頭所示的方向套入傳感器，直到將傳感器卡緊為止。


3. 傳感器的安裝位置最好距離增氧機 5～6 米，太近距離所測得數據與水體實際情況會有偏差。
4. 切忌用指甲或尖銳物體觸碰傳感器頭部的熒光膜。使用前將橡膠套取下，并套上塑料保護罩。使用后將塑料保護罩取下，并重新套上橡膠套。清洗熒光膜請使用配套的毛刷。
5. 在貯存和攜帶過程中，先在傳感器底部加一個薄海綿墊作保護套。
6. 傳感器屬于精密儀器，請輕拿輕放。
7. 傳感器長時間使用后，會產生不同程度的堵塞。將傳感器提出水面，然后用干凈抹布和清水輕輕清洗傳感器底部。
8. 溶氧傳感器如果存在較大偏差，可以清洗后靜置于空氣中15分鐘，觀察示值與附錄中不同溫度下空氣數據相比較，如果有較大偏差可以按照現場校正的操作方法將產品修正過來。



4．設備通信基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

4.1. 數據幀格式定義

采用 Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位 CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認 0x01）。
功能碼：主機所發指令功能指示。
數據區：數據區是具體通訊數據，注意 16bits 數據高字節在前！ CRC 碼：二字節的校驗碼。

4.2. 寄存器地址

寄存器地址	操作	說明
0000H、0001H	03	溶解氧飽和度（%；浮點數大端）
0002H、0003H	03	溶解氧濃度（mg/L；浮點數大端）
0004H、0005H	03	溫度（℃；浮點數大端）
1020H	03	鹽度（ppt；整形）
1022H	03	大氣壓力（kPa；整形）






4.3. 通訊協議示例以及解釋

讀地址為01的設備當前溶解氧飽和度（%）、溶解氧濃度（mg/L）和溫度
下發幀：

地址碼	功能碼	寄存器地址	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x06	0xc5	0xc8

應答幀:

地址碼	功能碼	有效字節數	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x03	0x0c	0x3f 0x6a 0xeb 0x52 0x40 0xe2 0x48 0xb0 0x41 0xe5 0x85 0xc5	0xa7	0x49

浮點數大端3f 6a eb 52為0.917653表示溶解氧飽和度為91.8%
浮點數大端40 e2 48 b0為7.071373溶解氧濃度為7.07mg/L
浮點數大端41 e5 85 c5為28.690317表示溫度為28.69℃

4.4. 設備現場標定及參數設置

本產品數據的寫入使用透傳功能，具體格式如下

地址碼	透傳功能碼	下發幀內容	透傳校驗碼低位	透傳校驗碼高位
0x01	0xab		0x**	0x**

對應應答幀格式如下

地址碼	透傳功能碼	應答幀內容	透傳校驗碼低位	透傳校驗碼高位
0x01	0xac		0x**	0x**

下發幀內容包含下發幀的CRC校驗碼。
透傳校驗碼為包含地址碼、透傳功能碼和下發幀內容的CRC校驗碼。
具體下發幀內容如下：
（1）現場標定
作用：寫入大氣壓值，計算對應空氣的溶解飽和氧，要求產品靜置于飽和溶解氧環境中待讀數穩定后發送此命令（要求不高的情況下，從水中拿出產品靜置空氣中半小時，讀數穩定后發送此命令）。
下面以大氣壓值101.33kPa 0x2795=10133為例說明設置溶解氧修正曲線命令的下發幀和應答幀。
下發幀：

從機id	功能碼	寄存器地址	寄存器數量	字節數	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x10	0x00 0x11	0x00 0x01	0x02	0x95 0x27	0x8a	0x5b

應答幀：

從機id	功能碼	寄存器地址	寄存器數量	校驗碼低位	校驗碼高位
0x01	0x10	0x00 0x11	0x00 0x01	0x51	0xcc

（2）撤銷現場標定
作用：取消用戶現場標定修正曲線,恢復出廠的標定曲線
下發幀：

從機id	功能碼	寄存器地址	寄存器數量	字節數	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x10	0x00 0x21	0x00 0x01	0x02	0x02 0x14	0xa1	0x8e

應答幀：

從機id	功能碼	寄存器地址	寄存器數量	校驗碼低位	校驗碼高位
0x01	0x10	0x00 0x21	0x00 0x01	0x51	0xc3

（3）寫入鹽度
作用：寫入鹽度，單位是ppt。
    下面以寫入鹽度為10ppt 000a=10為例。
下發幀：

從機id	功能碼	寄存器地址	寄存器數量	字節數	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x10	0x00 0x62	0x00 0x01	0x02	0x0a 0x00	0xa8	0xb2

應答幀：

從機id	功能碼	寄存器地址	寄存器數量	校驗碼低位	校驗碼高位
0x01	0x10	0x00 0x62	0x00 0x01	0xa0	0x17

5．維護及故障診斷

為了收到良好的使用效果，提高使用的穩定性和可靠性，請注意以下幾方面的維護工作：
1. 如果傳感器結有水垢，可用 10%的稀鹽酸浸泡 3 分鐘，再用清水漂洗。如果沾有有機污染物，可用 80%的酒精浸泡 10 分鐘，再用清水漂洗。處理不影響使用。
2. 因傳感器在水體中長期工作，由于天氣的變化或人為等原因造成水質的突變和增氧設備制動的流速，使水體產生一種絮狀物，導致傳感器膜堵塞。因而需定期對傳感器進行清洗，通常 10 天左右為一個清洗周期。
3. 在溶氧值不變或數據變化跳動過大時，將傳感器拿出水面檢查傳感器的表面情況以及觀察溶氧值，觀察產品是否工作正常。
