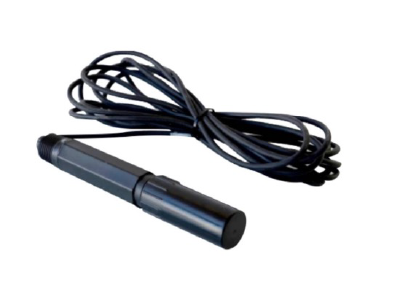

工業在線氨氮傳感器是我公司最新研發生產的一款在線智能氨氮傳感器，采用進口元器件和氨氮膜頭，基于最新的極譜分析技術，及先進的生產工藝和表貼技術。運用一系列先進的分析技術，確保儀器長期工作穩定可靠和準確性。具有0～5V模擬量電壓輸出，4～20mA模擬量電流輸出，數字485通訊輸出等功能。
（1）采用進口傳感器設計，測量更加精確可靠。
（2）性價比超高。
（3）數字線性化修正，高精度、高穩定性。
（4）安裝靈活，使用方便。

該傳感器有三種：
1、模擬電壓輸出功能，0～10mg/L對應0～5V。
2、模擬電流輸出功能，0～10mg/L對應4～20mA。
3、485通訊輸出功能，輸出氨氮值（或氨氮值與溫度值，需訂制）。
注：只可一種輸出信號，不能同時輸出多種信號。

測量范圍：0～10.00 mg/L，0～100.00 mg/L，0～1000.00 mg/L；0～60℃
分 辨 率：0.01mg/L，0.1℃
精    度：±1%FS，±0.3℃
自動溫度補償：0～60℃
輸出信號：A：0～5V
          B：4～20mA（電流環）
          C：RS485（標準Modbus-RTU協議，設備默認地址：01）
工作條件：環境溫度為0～60℃，相對濕度≤90%
輸出負載：負載＜300Ω（4～20mA）
工作電壓：直流24V或直流5V（約定）
電極技術指標：硝酸根離子復合電極，3/4"NPT工業在線，黑色聚丙烯殼體，PVC敏感膜，纖維砂芯雙鹽橋、銀/氯化銀參比、凝膠，不銹鋼管內三線PT1000&GND，10米長同軸+4導線，鍍錫引線。

電極安裝
請不要把電極直接投入水中，應使用電極安裝支架或流通杯。安裝前請務必使用生料帶（3/4螺紋處）做好防水封閉工作，避免水進入氨氮電極中，造成氨氮電極電纜線短路。
儀器的標定

電極操作標定（斜率）
（1）連接電極與傳感器（如果是單電極，同時將參比電極接上）。
（2）將100mL去離子水倒進150mL的燒杯內，加入2mL ISA，徹底攪拌均勻，將傳感器調到mV檔。
（3）用去離子水漂洗電極，用清潔紙巾吸干水份，并將電極放入第2步中配制好的溶液中。
（4）移取1mL的1000ppm的銨離子標準溶液，放入上述燒杯內，徹底攪拌均勻。當顯示穩定的讀數后，記錄該數值（E1）。
（5）移取10mL相同的標準溶液，放入同一個燒杯內，徹底攪拌均勻。當顯示穩定的讀數后，記錄該數值（E2）。
（6）兩個數的差值（E2－E1）就是該電極的斜率，這個值應該在56±4mV（25℃）為合格。

電極的存儲

電極使用前要保持干燥，電極的感應元件應該套入保護瓶中，在測試前，電極可以在稀釋過的銨離子標準液中（0.0001M或者1ppm）浸泡。如果存儲過夜或者更長，則應用去離子水清洗電極頭部，并擦干，然后放回原來包裝內。
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；


輸出信號	氨氮轉換方法
0～5V DC	氨氮＝2*V
4～20mA	氨氮＝0.625*A－2.5


RS485信號
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

修改地址

例如：將通訊地址AA的傳感器改地址為2，主機→從機


原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0XAA	0X06	0X00	0X30	0X00	0X02	0X11	0XDF


若傳感器接收正確，數據按原路返回。

備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。
查詢數據

查詢傳感器（地址為9）的數據（氨氮），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X09	0X03	0X00	0X00	0X00	0X01	0X85	0X42


若傳感器接收正確，返回以下數據，從機→主機


地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X09	0X03	0X02	0X02	0XAE	0XD9	0X59
			氨氮：6.86mg/L
