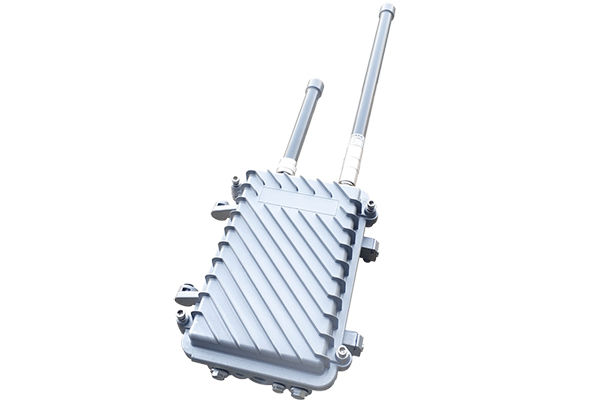

產品簡介

　　LORA無線網關是一種物聯網無線通信路由器， 利用公用無線網絡為用戶提供無線長距離數據傳輸功能，同時支持 LoRa 無線傳輸技術進行短距離數據傳輸。該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊， 以嵌入式實時操作系統為軟件支撐平臺， 同時提供 1 個 RS232（或 RS485） 、 1 個以太網口（或2G、4G），可同時連接串口設備、 以太網設備， 實現數據透明傳輸和路由功能。該產品已廣泛應用于物聯網產業鏈中的 M2M 行業， 如智能交通、 工業自動化、 智能建筑、 環境保護、 氣象、農業、 林業、 水務、 煤礦、 石化等領域。

產品特點

• LoRa私有協議，簡單、安全、可靠
• 采用時分復用，多通道掛載，減小干擾
• 支持主動上報、被動輪詢、雙向傳輸
• 支持2G、3G、4G、以太網進行數據傳輸，聯網方式豐富
• 網口支持10/100Mbps速率
• 數據加密、校驗處理，提高數據傳輸的安全性、可靠性
• 遠距離傳輸，空曠地帶傳輸距離可達2000米
• 預留485、I2C等通信接口，擴展能力強
• 采用工業級元器件和專門設計，能適應工業現場嚴酷的工作環境。
• 無風扇設計，可長期工作在-40-80℃寬溫范圍內；
• 采用金屬壓鑄一體成型外殼，防護等級達到IP67；
• 采用先進的低功耗設計，適配器寬電壓范圍供電（12-24VDC）或者220VAC市電供電，極大滿足不同現場供電方式；
• 內嵌看門口設計，自動重啟，確保設備長期正常運行；
• LORA無線傳輸支持數據自動分包和重發機制，保證數據完整不丟失；

技術介紹

    LoRa是semtech公司創建的低功耗局域網無線標準，低功耗一般很難覆蓋遠距離，遠距離一般功耗高。LoRa的名字就是遠距離無線電（Long Range Radio），它最大特點就是在同樣的功耗條件下比其他無線方式傳播的距離更遠，實現了低功耗和遠距離的統一，它在同樣的功耗下比傳統的無線射頻通信距離擴大3-5倍。

• 前向糾錯編碼技術

LoRa融合了數字擴頻、數字信號處理和前向糾錯編碼技術，擁有前所未有的性能。此前，只有那些高等級的工業無線電通信會融合這些技術，而隨著LoRa的引入，嵌入式無線通信領域的局面發生了徹底的改變。
前向糾錯編碼技術是給待傳輸數據序列中增加了一些冗余信息，這樣，數據傳輸進程中注入的錯誤碼元在接收端就會被及時糾正。這一技術減少了以往創建“自修復”數據包來重發的需求，且在解決由多徑衰落引發的突發性誤碼中表現良好。一旦數據包分組建立起來且注入前向糾錯編碼以保障可靠性，這些數據包將被送到數字擴頻調制器中。這一調制器將分組數據包中每一比特饋入一個“展擴器”中，將每一比特時間劃分為眾多碼片。

• 抗干擾能力

LoRa調制解調器經配置后，可劃分的范圍為64-4096碼片/比特，最高可使用4096碼片/比特中的最高擴頻因子。相對而言，ZigBee僅能劃分的范圍為10-12碼片/比特。
通過使用高擴頻因子，LoRa技術可將小容量數據通過大范圍的無線電頻譜傳輸出去。實際上，當你通過頻譜分析儀測量時，這些數據看上去像噪音，但區別在于噪音是不相關的，而數據具有相關性，基于此，數據實際上可以從噪音中被提取出來。擴頻因子越高，越多數據可從噪音中提取出來。在一個運轉良好的GFSK接收端，8dB的最小信噪比（SNR）需要可靠地解調信號，采用配置AngelBlocks的方式，LoRa可解調一個信號，其信噪比為-20dB，GFSK方式與這一結果差距為28dB，這相當于范圍和距離擴大了很多。在戶外環境下，6dB的差距就可以實現2倍于原來的傳輸距離。

• 超強的鏈路預算

為了有效地對比不同技術之間傳輸范圍的表現，我們使用一個叫做“鏈路預算”的定量指標。鏈路預算包括影響接收端信號強度的每一變量，在其簡化體系中包括發射功率加上接收端靈敏度。AngelBlocks的發射功率為100mW (20dBm)，接收端靈敏度為-129dBm，總的鏈路預算為149dB。比較而言，擁有靈敏度-110dBm（這已是其極好的數據）的GFSK無線技術，需要5W的功率(37dBm)才能達到相同的鏈路預算值。在實踐中，大多GFSK無線技術接收端靈敏度可達到-103dBm，在此狀況下，發射端發射頻率必須為46dBm或者大約36W，才能達到與LoRa類似的鏈路預算值。

技術參數

使用方法

    本品一般用于閥門控制或數據采集上傳，根據客戶需求可選用2G/4G模塊、以太網模塊等。出貨時每套設備有唯一的ID識別碼用來連接平臺使用，出貨前會根據客戶需求將通信模塊配置到客戶平臺或本公司平臺，以下說明均以本公司平臺為例描述。

• 閥門控制

用于閥門控制時，內置通信模塊會被設置為被動召測模式，由平臺下發指令到網關，再由網關發送相關指令到對應節點，完成控制?？刂瞥晒?，節點會返回一條數據給網關，再由網關送平臺，平臺再根據返回指令做出相應的反饋。整個通信約需要5~10秒，和當前網絡質量有關。十秒以后平臺還沒有收到返回指令則視為控制失敗，這時可以再次下發控制指令。

接線方法

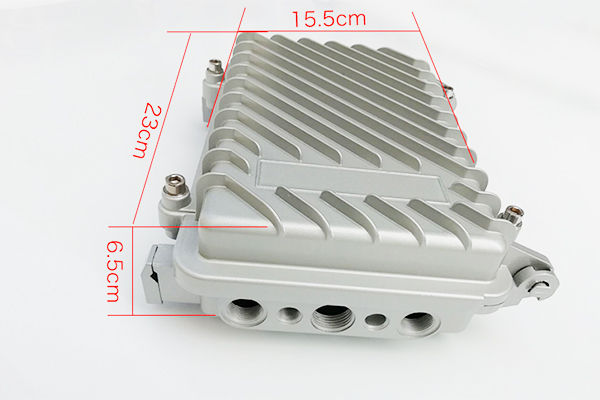

結構尺寸
