第1章 產品介紹

1.1 產品概述

    植物葉面的濕度的大小對葉片的生長是十分重要的，過去人們常常對空氣的溫度和是濕度進行監測，而忽視對葉面溫濕度的監測。但是，葉面溫濕度更能夠反應真實葉面的生長指標。葉面溫濕度傳感器通過對葉面的溫度濕度進行精準測量，實現對植物葉片的生長環境進行檢測，達到預防病蟲害的目的。

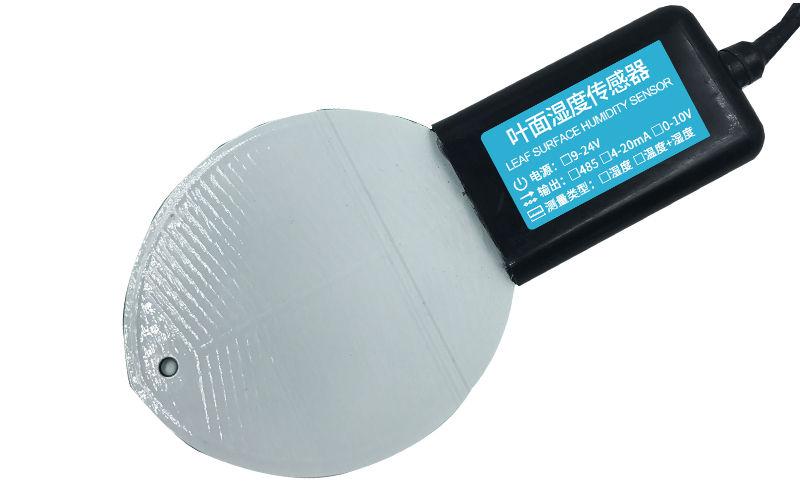

傳感器外形采用仿葉片的外形設計，模擬真實的葉面特性，因而能夠更準確地反映出葉面環境的情況。

1.2 主要參數

參數名稱	參數內容
供電方式	12-24V DC
通信方式	RS485
溫度范圍	葉面溫度-20℃ ~  80℃
濕度范圍	葉面濕度 0%  ~  100%
溫度分辨率	0.1℃
濕度分辨率	0.1%RH
溫度精度	±1℃
濕度精度	±5%RH
運行環境	-40℃ ~  80℃
產品尺寸	170*80mm

第2章 硬件連接

2.1 設備安裝前檢查

安裝設備前請檢查設備清單：

名稱	數量
高精度傳感器	1臺
12V防水電源	1臺（選配）
USB轉485設備	1臺（選配）
保修卡/合格證	1份

2.2 產品外觀尺寸

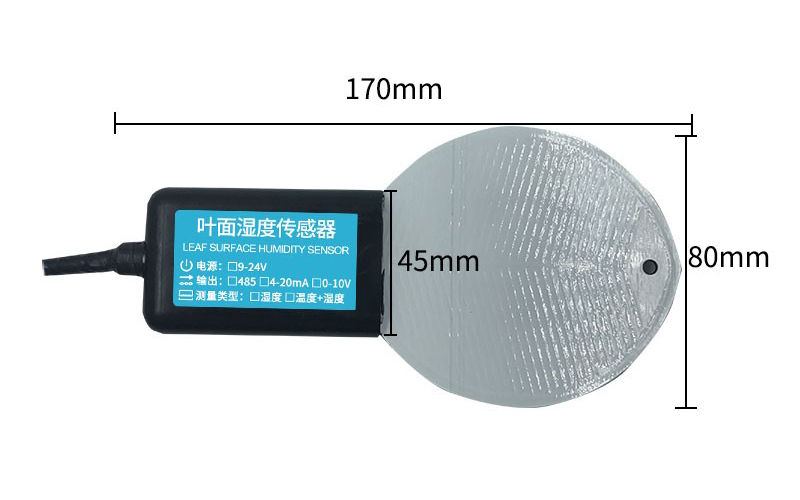

下圖是產品的外觀尺寸圖，如圖所示：

2.3 接口說明

寬電壓電源輸入12-24V均可。485信號線接線時注意A/B兩條線不能接反，總線上多臺設備間地址不能沖突。

	線色	說明
電源	棕色	電源正（12-24VDC）
	黑色	電源負
通信	黃(灰)色	485-A
	藍色	485-B

注意事項：請注意不要接錯線序，錯誤的接線會導致設備燒毀。
出廠默認提供0.85米長線材 ，客戶可根據需要按需延長線材或者順次接線。
注意在某些出廠批次中可能提供的線序中沒有灰色線，此時綠色線等價替換黃色線作用。

2.4 安裝說明

    （1）選擇場地：理想的葉面濕度傳感器的位置應該安裝在距離地面1米以上的高度，可以懸掛在植物上方，盡量避免太陽直射。
（2）產品安裝：建議用戶安裝前檢查一下交貨的產品是否有運 輸造成的損壞，應及時與廠家聯系。產品安裝時可以采取懸掛安裝的方式。
（3）產品維護：連續工作時至少一個月檢查一次，檢查的內容主要看設備表面是否清潔，如出現冰、雪、灰塵等應設法除去這些沉積物。

第3章 通信協議

3.1 通訊基本參數

參數	內容
編碼	8 位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校準	CRC冗長循環碼
波特率	2400bps/4800bps/9600 bps 可設,出廠默認為 9600bps
編碼	8 位二進制

3.2 寄存器地址

寄存器地址	PLC組態地址	內容	操作
0020H	40021	濕度（單位%RH）	只讀
0021H	40022	溫度（單位℃）	只讀
0100H	40101	設備地址(0-255)	讀寫
0101H	40102	波特率(2400/4800/9600)	讀寫

3.3 通訊協議示例以及解釋

3.3.1 讀取設備地址 0x01 的溫濕度值

問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x20	0x00,0x02	0xC5	0xC1

      應答幀（例如讀到溫度為-10.1℃，濕度為 65.8%RH）

地址碼	功能碼	有效字數	濕度值	溫度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x04	0x02 0x92	0xFF 0x9B	0x5A	0x3D

       溫度：
當溫度低于0℃時以補碼形式上傳
FF9B H(十六進制)=-101=>溫度=-10.1℃
濕度：
292 H(十六進制)=658=>濕度=65.8%RH

3.3.2 讀取設備地址 0x01 的濕度值

問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x20	0x00,0x01	0x85	0xC0

      應答幀（例如讀到濕度為 35.1%RH）


地址碼	功能碼	有效字數	濕度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x04	0x01 0x5F	0xED	0x19

      濕度：
15F H(十六進制)=351=>濕度=35.1%RH

3.3.3 讀取設備地址 0x01 的溫度值

問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x21	0x00,0x01	0xD4	0x00

      應答幀（例如讀到溫度為 27.2℃）

地址碼	功能碼	有效字數	溫 度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x04	0x01 0x10	0x19	0x58

       溫度：
110 H(十六進制)=-272=>溫度=27.2℃
