隨著科技發展，傳統的檢測孢子工藝的已經不能適應現代農業領域的發展需求，因此具有現代化孢子檢測的智能系統應運而生。
我司推出了一款符合GB/T 24689.3-2009植物保護孢子監測系統，同時兼容ATCSP病蟲測防系統。智能孢子監測系統包括智能孢子檢測儀和智能孢子分析儀兩種型號的設備。智能孢子分析儀配有專業百倍光學放大顯微鏡，可定時清晰拍攝孢子圖片，遠程上傳至系統平臺，便于實時查看田間孢子情況；采用精度限位技術、自動智能化聚焦技術、無線傳輸控制技術等高科技手段，全天候?qū)崟r(shí)采集分析孢子數據，節省時間，更加人性化；同時實現了農業病菌孢子濃度測試數字化，是監測通過互聯網及時了解病害的發生、發展情況以及病害分布區域，及時預防農業病害的發生和蔓延。

1.2 產品功能特點

我司研發設計的孢子監測系統，克服了傳統孢子監測工藝的不足，具有以下功能，如表格所示：

產品名稱	孢子捕捉儀	孢子分析儀
配置介紹	抽氣裝置：能主動抽取空氣氣流進入機體內部	抽氣裝置：能主動抽取空氣氣流進入機體內部
	無	傳動裝置：轉盤驅動，系統具有自動提醒裝置
	太陽能供電裝置：方便野外添加部署	太陽能供電裝置：方便野外添加部署
	無	拍照裝置：采用光學百倍顯微成像系統，自動分析，自動拍照，可設定時間段
	無	傳輸裝置：采用以太網/4G等傳輸方式，將數據傳輸至云端平臺
功能介紹	24小時無間斷自動捕捉病菌孢子，無顯微拍照上傳、系統報警等功能	24小時無間斷自動捕捉病菌孢子高清顯微拍照，照片自動選取并上傳；系統具有篩選優質圖片的功能，自動選取清晰度高的照片上傳至云服務器；可連續、定時可調工作；可以固定在測報區域內，定點觀察特定區域孢子種類和數量

1.3 檢測原理

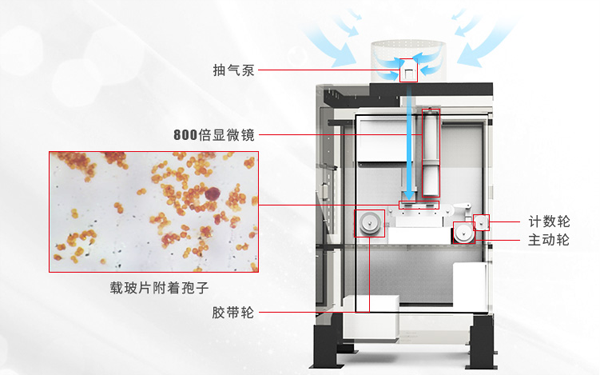

孢子檢測儀通過送風口使空氣中的孢子通過空氣采集系統使孢子落在載玻片上，傳動采集系統已經采集好的孢子收集位置移動到顯微鏡下的時候，微生物觀察系統開始運行，將檢測數據顯示在屏幕上并上傳云端。如圖所示：

1.4 產品參數

參數名稱	參數內容
供電方式	直流12V 25Ah的膠體蓄電池
集氣口風速	0.3～5 m/s
載玻片規格	76.2*25.4*1-1.2mm（7101型載玻片適用）
絕緣電阻	≥2.5MΩ（漏電保護）
使用壽命	5年
太陽能板	40W方形單晶硅（選配）
顯微鏡規格	800萬
工作溫度環境	0-40℃
工作濕度環境	0-95%（相對濕度）、無凝結
孢子捕捉儀尺寸	410x670x1780mm

1.5 應用領域

我司設計研發的孢子監測系統，可以檢測植物的疫病、銹病、腐病、霉病、白粉病、葉斑病等，如圖所示：

第2章 硬件連接

2.1 設備安裝前檢查

       安裝設備前請檢查設備清單：

名稱	數量
孢子柜體	1套
配件	若干
保修卡/合格證	1份

2.2 產品外觀

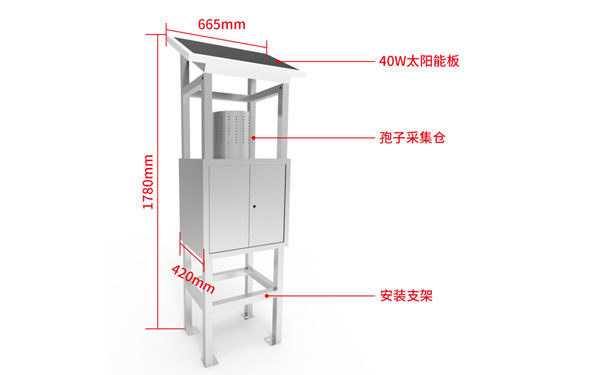

下圖是產品的尺寸以及部件結構說明圖，如圖所示： 圖1. 捕捉儀

2.3 安裝和使用說明

2.3.1 安裝步驟
（1）選擇好孢子檢測柜體安裝位置，再根據底座固定尺寸進行打孔。
（2）將孢子檢測柜體下面的四角抬高焊腳的4個膨脹螺絲孔位對應好。
（3）使用我司配送的膨脹螺絲固定孢子檢測柜體下面的4個孔位即可
2.3.2 使用說明
首先關掉電源開關，打開儀器柜門，用戶有兩種選擇：

• 自動模式，使用PET靜電膜作為載體

（1）孢子進入倉內就會附著于PET靜電膜上，移動到指定位置。
（2）相機進行拍攝，將孢子圖片展示于屏幕上。
（3）同時通過4G上報至平臺，分析孢子種類及數量。
（4）當需要更換PET靜電膜時，將靜電膜放到滾筒上即可。

• 手動模式，將載玻片作為載體

（1）載玻片須涂凡士林，輕放置于通風口下方的載玻器。
（2）收集孢子后，須手動放置于攝像頭下方的載玻器處，攝像頭進行拍照上傳。

2.4 注意事項

（1）孢子檢測柜體安裝位置應選擇平坦硬質水泥澆筑高臺地面，保證安裝位置的平整，不應有傾斜
（2）避免在高溫或者零下溫度地帶安裝使用
（3）盡量遠離大功率干擾設備，以免影響設備的正常運行工作,如變頻器/電機等
