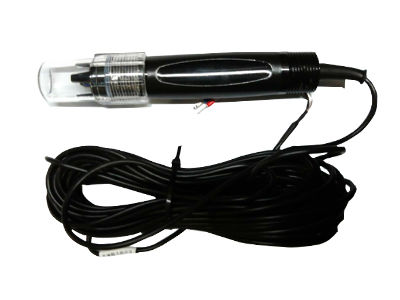

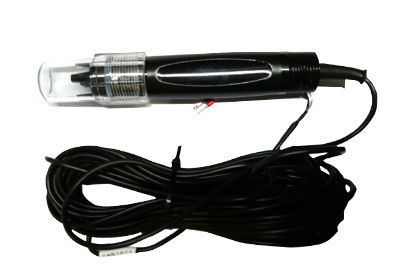

產品簡介

　　新一代S-WAPH型水質PH值傳感器，很好的解決了傳統土壤PH需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點。

　　◆新款水質PH值傳感器，真正實現水質PH在線實時監測;

　　◆采用國際最先進的固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護;

　　◆集成度高、體積小、功耗低、攜帶方便;

　　◆真正實現低成本、低價格、高性能;

　　◆集成度高、壽命長、便利性、高可靠性;

　　◆操作簡單、可實現遠程一鍵標定;

　　◆支持二次開發;

　　◆電極采用優質低噪聲電纜線，可使信號輸出長度達20米以上無干擾。

　　本產品可廣泛適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。

技術參數

　　測量范圍： 0-14pH

　　準 確 度： ±0.1pH

　　分 辨 率： 0.01pH

　　反應時間：<10秒(水中)

　　供電方式：DC 12V

　　DC 24V

　　其他

　　輸出形式：電壓：0～5V

　　電流：4～20mA

　　RS485

　　其他

　　儀器線長：標配：5米

　　其他

　　工作環境：溫度0~80℃

　　濕度0~95%RH

　　功耗：0.2W

　　殼體材質：防水塑料外殼

　　變送器尺寸：98*66*49mm

計算公式

　　電壓型(0～5V輸出)：

　　D= V / 5 ×14(D為測量pH值，0.00pH≤D≤14.00pH ，V為輸出電壓(V))

　　電流型(4～20mA輸出)：

　　D=( I-4 )/ 16 × 14(D為測量pH值，0.00pH≤D≤14.00pH，I為輸出電流(mA))

接線方法

　　(1) 若配備本公司生產的采集器，直接使用傳感器線將傳感器與采集器上的相應接口相連即可。

　　(2) 若單獨購買變送器，變送器配套線纜線序分別為：

線顏色	輸出信號
	電壓型	電流型	通訊型
紅色	電源正	電源正	電源正
黑（綠）色	電源地	電源地	電源地
黃色	電壓信號	電流信號	A+/TX
藍色			B-/RX

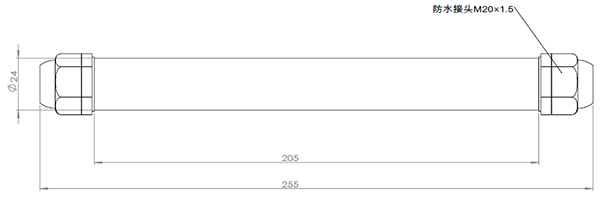

變送器尺寸

 MODBUS-RTU通訊協議

一、串口格式

數據位 8位

停止位 1或2位

校驗位 無

波特率 9600  兩次通信間隔至少1000ms以上

二、通訊格式

【1】寫入設備地址

發送： 00 10 Adress CRC     （5個字節）

返回： 00 10 CRC   （4個字節）

說明： 1.讀寫地址命令的地址位必須是00。

              2. Adress為1個字節，范圍為0-255.

例如：發送00 10 01 BD C0

返回00 10 00 7C

【2】讀取設備地址

發送： 00 20 CRC  （4個字節）

返回： 00 20 Adress CRC     （5個字節）

說明： Adress為1個字節，范圍為0-255

例如： 發送 00 20 00 68

返回 00 20 01 A9 C0

【3】讀取實時數據

發送：Adress 03 00 00 00 01 XX XX

說明：如下圖所示：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
00  00	起始地址
00  01	讀取點數
XX XX	CRC校驗碼，前低后高

返回：Adress 03 02 XX XX XX XX

說明：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
02	讀單元字節
XX  XX	數據（前高后低）	十六進制
XX  XX	CRC校驗碼

　　計算CRC碼的步驟：

　　1、預置16位寄存器為十六進制FFFF(即全為1)。稱此寄存器為CRC寄存器;

　　2、把第一個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器;

　　3、把寄存器的內容右移一位(朝低位)，用0填補最高位，檢查最低位;

　　4、如果最低位為0：重復第3步(再次移位)

　　如果最低位為1：CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或;

　　5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理;

　　6、重復步驟2到步驟5，進行下一步8位數據的處理;

　　7、最后得到的CRC寄存器即為CRC碼;

　　8、將CRC結果放入信息幀時，將高低位交換，低位在前。

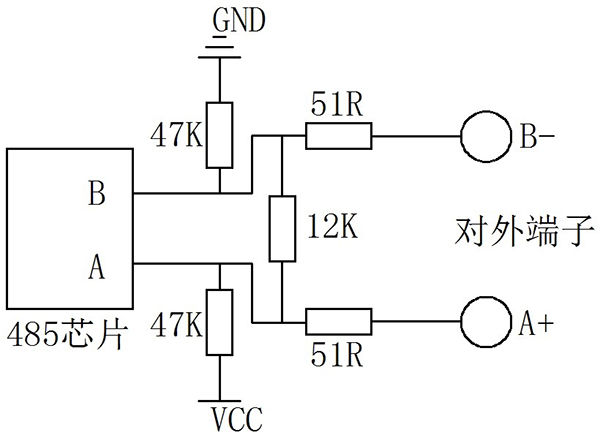

RS485電路

安裝說明

　　1、傳感器出廠時，探頭位置有透明保護罩，內置保護液對探頭進行保護，使用時，請先取下保護罩，將過濾槽與傳感器固定，再用附帶的扎帶將過濾網包裹在過濾槽上，以防止污垢和探頭直接接觸，損壞探頭，實際使用時，請保證過濾槽和過濾網均牢固連接，不可將過濾槽和過濾網取下，將探頭直接插入水中，避免造成探頭不可修復的損壞;

　　2、將探頭部分垂直插入水中，插入的深度至少要蓋過過濾網，常規情況下，空氣中pH值在6.2~7.8之間;

　　3、戶可使用附帶的3中pH試劑，按照配置方法進行配置，可檢查產品性能是否正常。

注意事項

　　1、為保證電極在管路上正確測量出pH值，應避免測量池間出現氣泡而造成數據失準;

　　2、請檢查包裝是否完好，并核對產品型號是否與選型一致;

　　3、切勿帶電接線，接線完畢檢查無誤后方可通電;

　　4、使用時不要隨意改動產品出廠時已焊接好的元器件或導線;

　　5、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品;

　　6、請保存好檢定證書和合格證，維修時隨同產品一同返回。

故障排除

　　1、模擬輸出時，顯示儀表示值為0或不在量程以內?？赡芤蚪泳€問題導致采集器無法正確獲取信息。請檢查接線是否正確、牢固，電源電壓是否正常;

　　2、若不是上述原因，請與廠家聯系。

維護保養

　　1、儀器的輸入端(測量電極插口)必須保持干燥清潔，防止灰塵及水汽浸入;

　　2、應避免將電極長期浸在蛋白質溶液和酸性氟化物溶液中，避免與有機硅油接觸;

　　3、電極長期使用后，如發現斜率略有降低，可將電極下端浸泡在4%HF溶液(氫氟酸)中3~5秒，然后用蒸餾水洗凈，再用0.1mol/L鹽酸浸泡，使電極復新;

　　4、為使測量更精確，須經常對電極進行標定以及用蒸餾水清洗;

　　5、變送器應安置于干燥環境或控制箱內，避免因水滴濺射或受潮引起儀表漏電或測量誤差。

      選型表

編號	供電 方式	輸出 信號	說明
S-WAPH-			水質PH值傳感器（變送器）
	12V-		12V供電
	24V-		24V供電
		A1	4-20mA
		V	0-5V
		W2-	RS485
例如：S-WAPH PH-12V-A1:水質PH傳感器（變送器） 12V供電，4-20mA電流信號輸出
