概述


pH值是最常用的水質檢測指標之一，天然水的pH值多在6～9范圍內；飲用水pH值要求在6.5～8.5之間；某些工業用水的pH值應保證在7.0～8.5之間，否則將對金屬設備和管道有腐蝕作用。pH值和酸度、堿度既有區別又有聯系。pH值表示水的酸堿性的強弱，而酸度或堿度是水中所含酸或堿物質的含量。水質中的pH值的變化預示了水污染的程度。

人體健康與pH值的直接關系是不明確的，但pH值可通過影響其他水質指標及水處理效果而影響健康。

pH值在6.5～9.5范圍內并不影響飲用及健康，但pH值過低會腐蝕水管，過高會使溶解鹽析出、降低氯化消毒作用。據調查，我國絕大多數天然水中pH值范圍在6.5～8.5之間，故我國《生活飲用水衛生規范》規定：pH值范圍在6.5～8.5之間。

本產品是酸度計智能化升級產品，可對水質、污水pH值進行連續測量和控制。


2

特點


（1）內部使用軸向電容濾波，100MΩ電阻加大阻抗，增強穩定性。
（2）體積小、功耗低、攜帶方便。
（3）真正實現低成本、低價格、高性能。
（4）集成度高、壽命長、可靠性高。
（5）多達四處隔離，能抵抗現場復雜的干擾情況，防水等級IP68。
（6）電極采用優質低噪聲電纜線，可使信號輸出長度達20米以上。
（7）防水、導軌、PLC、亞當外殼，適合各種安裝環境。


3

適用范圍


適用于節水農業灌溉、溫室大棚、花卉蔬菜、草地牧場、水質速測、植物培養、科學試驗、城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。

4	產品資料


4.1 技術參數

測量范圍：pH：0～14pH
準 確 度：±0.02pH
分 辨 率：0.01pH
穩 定 性：≤0.02pH/24小時
輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）
          B：4～20mA（電流環）
          C：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：5～24V DC（當輸出信號為0～2V，RS485時）
         12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
（可定制3.3～5V DC）
工作環境：溫度0～60℃；濕度≤85%RH
電源消耗：≤0.5W

4.2 電流信號的阻抗要求


供電電壓	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω



5

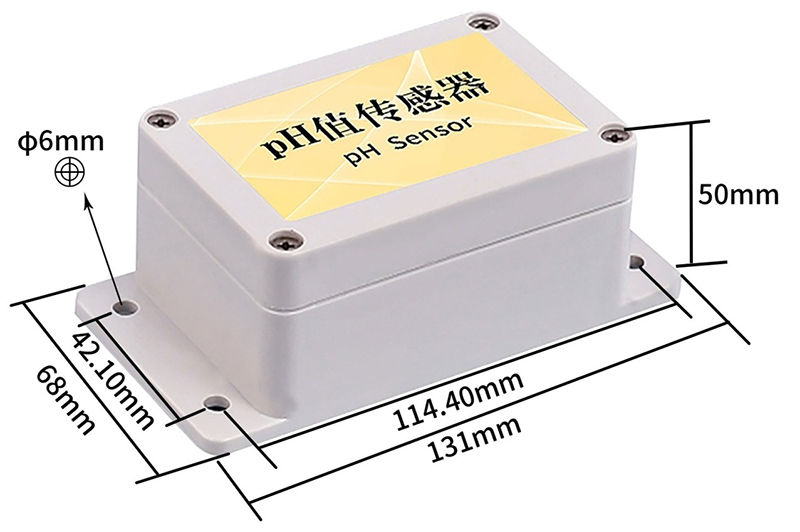

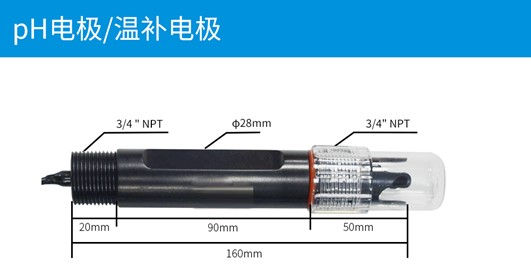

外形規格




6

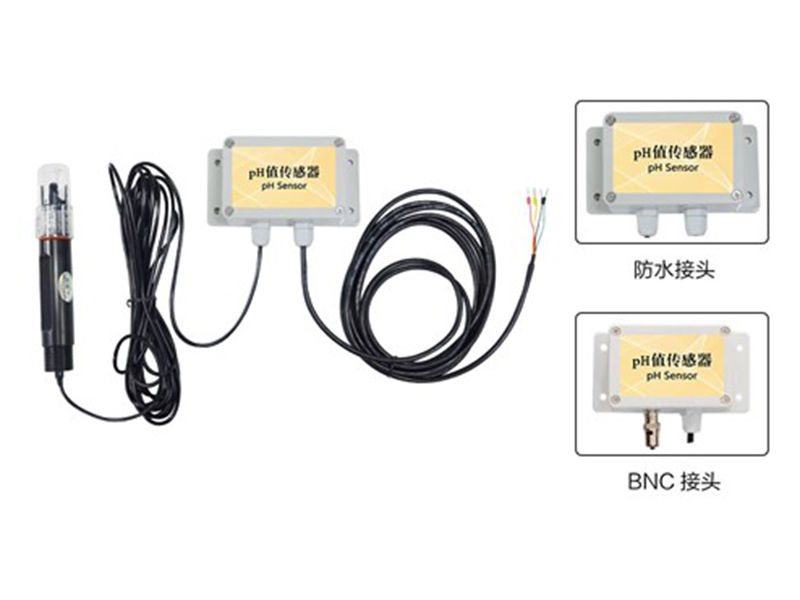

使用方法

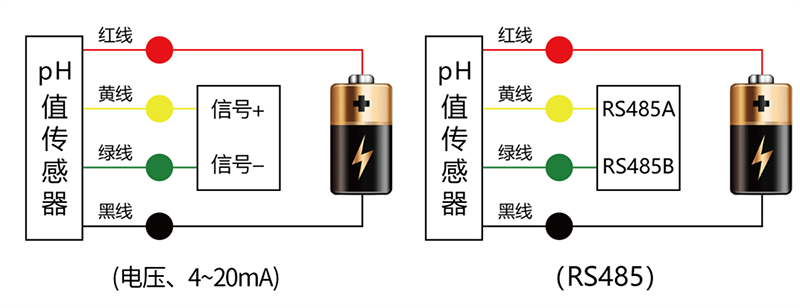

pH值傳感器可連接各種載有差分輸入的數據采集器、數據采集卡、遠程數據采集模塊等設備，接線方式如下圖：

7	數據轉換方法


pH值傳感器具有良好的線性特征，以下是典型的標定公式。
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；

輸出信號	pH值轉換方法
0～2V DC	pH值＝7*V
0～5V DC	pH值＝2.8*V
0～10V DC	pH值＝1.4*V
4～20mA	pH值＝0.875*A－3.5


RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機


原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若傳感器接收正確，數據按原路返回。

備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（pH值），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A


若傳感器接收正確，返回以下數據，從機→主機


地址		功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01		0X03	0X02	0X02	0XAE	0X38	0X98
				pH值：6.86
8	使用方法


（1）采樣：按采樣要求，采取具有代表性的水樣。

（2）測定水樣pH：先用蒸餾水沖洗電極，再用水樣沖洗，然后將電極浸入樣品中，小心搖動試杯或進行攪拌，以加速電極平衡，靜置，待讀數穩定時記下pH值。

（3）若不方便取樣，也可將電極放入被測溶液中，讀取輸出數據，一段時間之后要將電極取出清洗干凈。


9

校準方法


pH值傳感器在出廠前已經過嚴格校準，用戶不必再進行二次校準，若因為電極或其他原因造成傳感器出現誤差，可通過以下方法進行校準。

按照第6部分的接線圖將線接好后，使用本公司生產的RS485轉USB模塊或TTL轉USB模塊連接電腦，使用專用軟件校準，校準步驟如下：

（1）將電極放入蒸餾水中清洗干凈，放入9.18標準緩沖液中，待數據穩定后，在9.18自校輸入10，點擊設置，提示成功，即9.18校準完成。

（2）將電極放入蒸餾水中清洗干凈，放入6.86標準緩沖液中，待數據穩定后，在6.86自校輸入11，點擊設置，提示成功，即6.86校準完成。

（3）將電極放入蒸餾水中清洗干凈，放入4.00標準緩沖液中，待數據穩定后，在4.00自校輸入12，點擊設置，提示成功，即4.00校準完成。

以上三個步驟完成后，校準成功，三點校準相比于兩點校準的優勢是將電極在酸堿兩部分分別校準，從而實現全量程的精準校準，使測量數據更加準確。

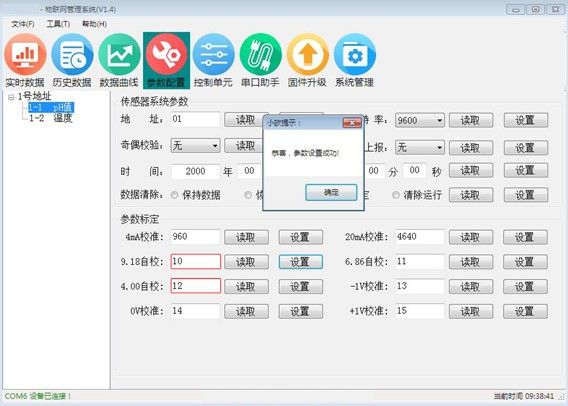

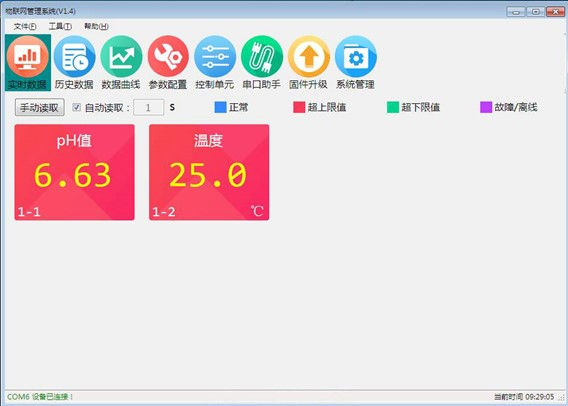

此軟件可通過PC端實時查看數據，參考界面如下：
此軟件的主要功能有：查看實時數據、數據列表及實時曲線、設置上下限、校準數據、修改設備地址等功能。

備注：軟件免費贈送，可配置本司生產的RS485轉USB設備。


10

使用上的注意事項


（1）為保證電極在管路上正確測量，應避免測量池間出現氣泡造成數據失準。
（2）請檢查包裝是否完好，并核對產品型號是否與選型一致。
（3）切勿帶電接線，接線完畢，檢查無誤后方可通電。
（4）使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€。
（5）傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品。


11	產品保修


本產品傳感器部分保修期為一年，電極保修期為三個月。從發貨之日算起，在規定保修期內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
