環保環境監測

S-CGQY古樹名木傾倒砍伐監測古建筑傾斜監測

關鍵詞：古樹名木,傾倒監測,砍伐監測,監測監測,古建筑監
●單/雙軸傾角測量
●DC9~36V 輸入
●IP67 防護等級
●寬溫工作-40~+85°C
●高抗振性能>3500g
●輸出方式 RS232/RS485/TTL
●小體積 55×37×24mm(可定制)
    S-CGQY傾斜監測產品是欣仰邦科技推出的新一代數字型小體積 MEMS 傾角傳感器，內置雙通道地球引力傾斜單元，通過測量靜態重力加速度，轉換成傾角變化。從而可以測量傳感器輸出相對于水平面道的傾斜和俯仰角度。輸出方式 RS232、RS485 或 TTL 電平接口標準可選。由于是內置 MCU 控制系統，使 傳感器輸出線性度得到二次修正，彌補了模擬型的因為修正不夠導致的精度下降。


    本產品采用非接觸式測量原量，能實時輸出當前的姿態傾角，使用簡單，無需找回相對變化的兩個面 安裝。是工業自動化控制、測量姿態的理想選擇，抗外界電磁干擾能力強、可適應在工業惡劣環境中長期工作。該產品主要適合靜態和慢速變化的動態測量，不適用于快速變化的動態測量。


一、主要特性
★ 單/雙軸傾角測量
★ DC9~36V 輸入
★ IP67 防護等級
★量程±10~±90°可選
★寬溫工作-40~+85°C
★高抗振性能>3500g
★ 分辨率 0.02°
★ 輸出方式 RS232/RS485/TTL
★ 小體積 55×37×24mm(可定制)


二、應用范圍

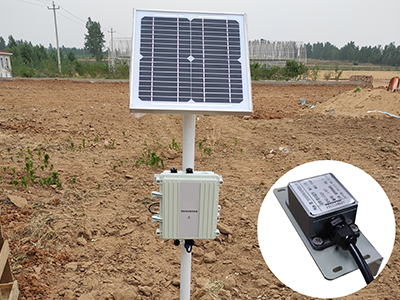

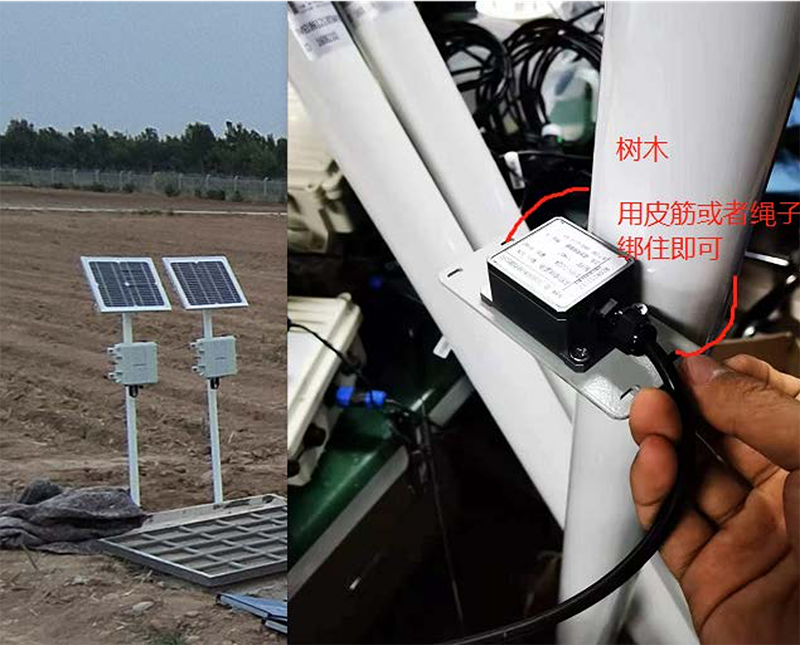

★古樹傾斜監測
★古樹防砍伐震動監測
★古建筑傾斜監測
★ 電動盲人椅測平
★ 汽車底盤測量
★ 云臺運轉監控
★ 四輪定位系統
★ 衛星天線定位
★ 醫療床調平
★ 各種工程機械角度控制

三、傾斜傳感器參數：
測量范圍   ±10 ±30 ±60 ±90 °
測量軸   XY XY XY XY 軸
分辨率   0.02 0.02 0.02 0.02 °
測量精度 @25°C 0.1 0.1 0.1 0.1 °
零點溫度系數 -40~85°C ±0.02 ±0.02 ±0.02 ±0.02 °/°C
靈敏度溫度系數 -40~85°C ≤150 ≤150 ≤150 ≤150 ppm/°C
上電啟動時間   0.5 0.5 0.5 0.5 S
響應時間   0.02 0.02 0.02 0.02 s
輸出速率 5Hz、15Hz、35Hz、50Hz 可設置
輸出信號 RS232/RS485/TTL 可定制
電磁兼容性 依照 EN61000 和 GBT17626
平均無故障工作時間 ≥45000 小時/次
絕緣電阻 ≥100 兆歐
抗沖擊 100g@11ms、三軸向(半正弦波)
抗振動 10grms、10~1000Hz
防水等級 IP67
電纜線 標配 1 米長度、耐磨、防油、寬溫、屏蔽電纜線 4*0.3mm2
重量 ≤135g(含 1 米電纜線)
*參數只列出±10°、±30°、±60°、±90°系列以作參考,其它測量范圍請以最相鄰參數為參考

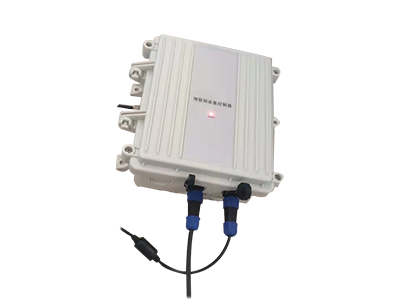

四、無線通信參數：
工作電壓：DC 12-24V
通訊方式：RS485、以太網/4G/MQTT
通訊協議：標準MODBUS協議+xmsiyb雙協議
波特率：9600
工作溫度：-40-80℃
工作濕度：0-95%RH
模擬采集通道：10路模擬量采集通道，默認4-20mA電流輸入
RS485接口：兩路RS485通訊接口，一路用于外接傳感器；另一路備用，用于其它設備通訊等
以太網/GPRS：默認配置以太網通訊，可選GPRS通訊，兩種方式二選一
數據存儲：支持本地8Mbit flash存儲
LED指示燈：一個電源指示，一個工作狀態指示，一個以太網或GPRS通訊指示
存儲溫度：-40-85℃
存儲濕度：0-100%RH


五、名詞解釋:
分辨率: 是指傳感器在測量范圍內能夠檢測和分辨出的被測量的最小變化值。
測量精度: 是指在常溫條件下對傳感器的線性度、重復性、遲滯、零點偏差、及橫軸誤差的綜合誤差。 長期穩定性:是指傳感器在常溫條件下，經過一年的長期工作下最大值與最小值之間的偏差。 響應時間: 是傳感器在一次的角度變化時，傳感器輸出達到標準值所需的時間。


六、機械參數：
連接器: 1m 直線引線(可定制)
防護等級:IP67
外殼材質:鋁合金磨沙氧化

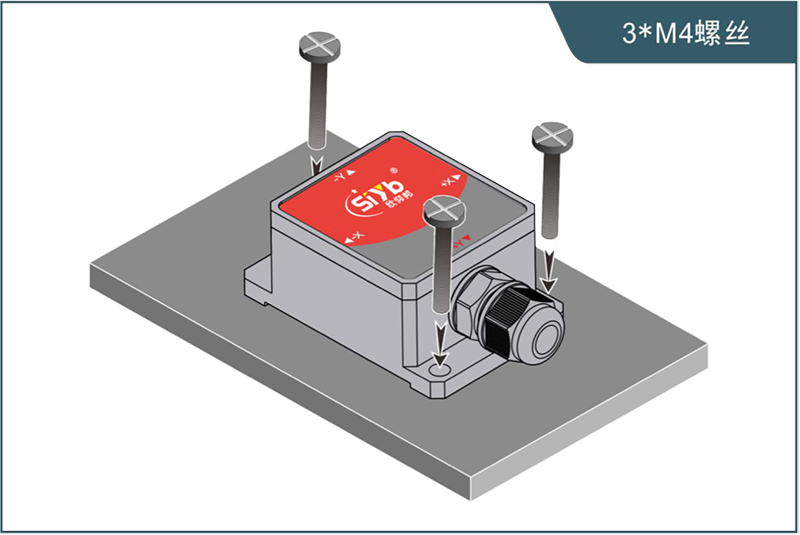

安裝: 三顆 M4 螺絲

七、工作原理：
采用進口核心控制單元，運用電容微型擺錘原理。利用地球重力原理，當傾角單元傾斜時，地球重力在相應的擺錘上會產生重力的分量，相應的電容量會變化，通過對電容量處量放大，濾波，轉換之后得出傾角。

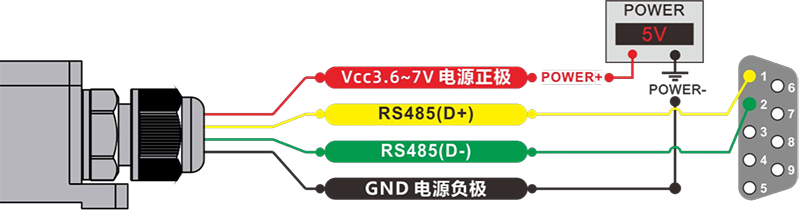

八、核心傳感器接線定義：
線 色 功 能 綠色 GREEN 黃色 YELLOW 黑色 BLACK 紅色 RED
RS232(TXD) TTL(TXD) RS485(D-) RS232(RXD) TTL(RXD) RS485(D+) GND 電源負極 Vcc 5V 電源正極

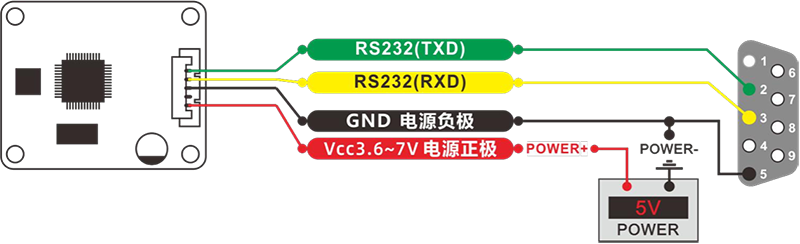

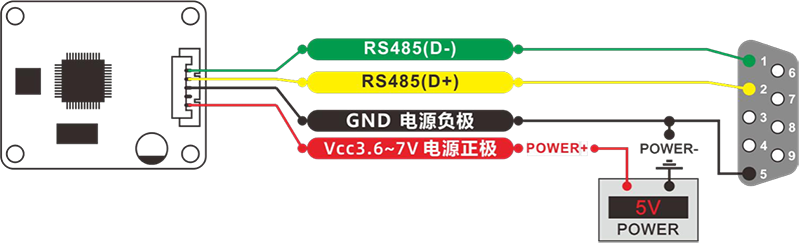

PCB 板接線定義

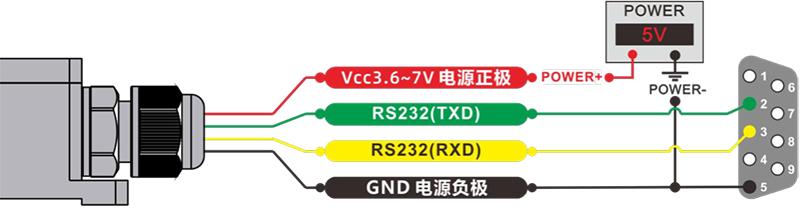

外殼封裝接線定義

九、傳感器尺寸圖 ：

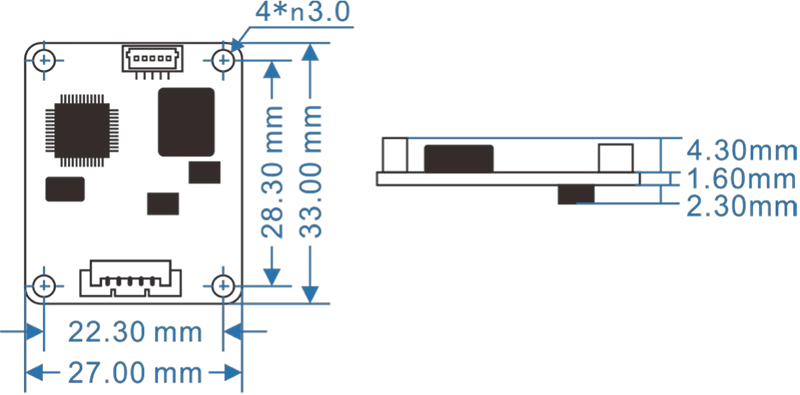

PCBA 板尺寸

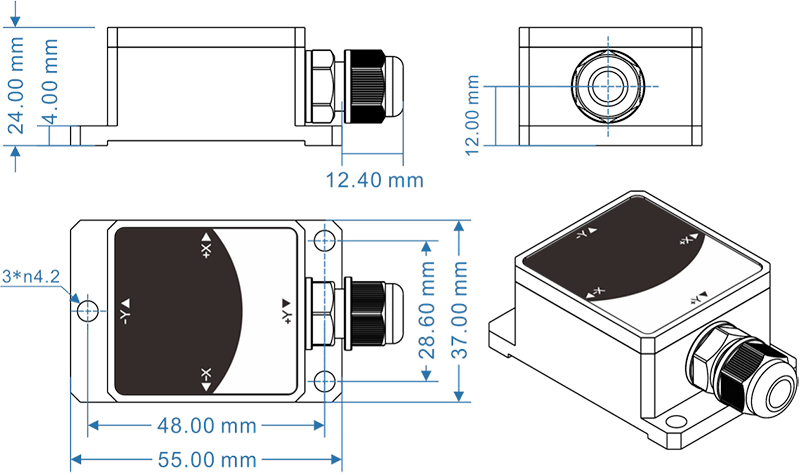

封裝尺寸

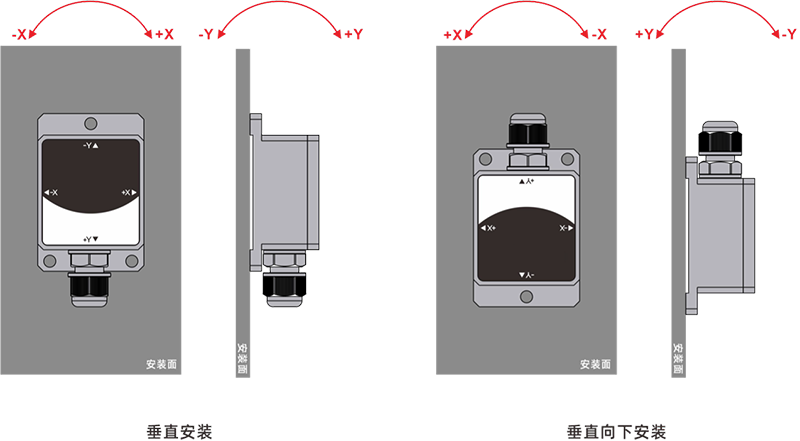

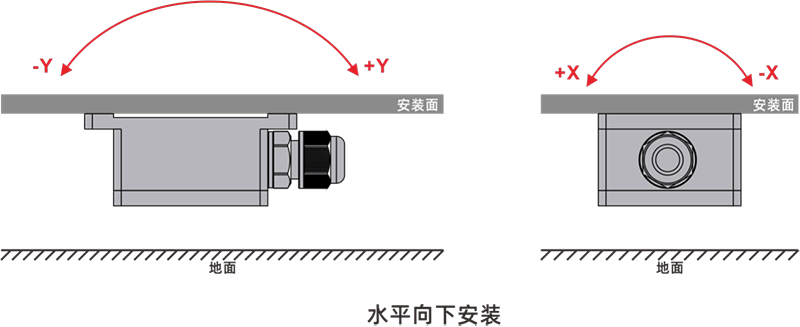

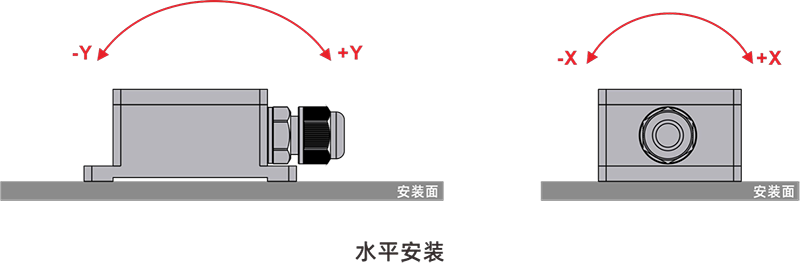

十、安裝方向
安裝時應保持傳感器安裝面與被測目標面平行，并減少動態和加速度對傳感器的影響。本產品可水平安裝
也可以垂直安裝，安裝方式請參考下面示意圖:

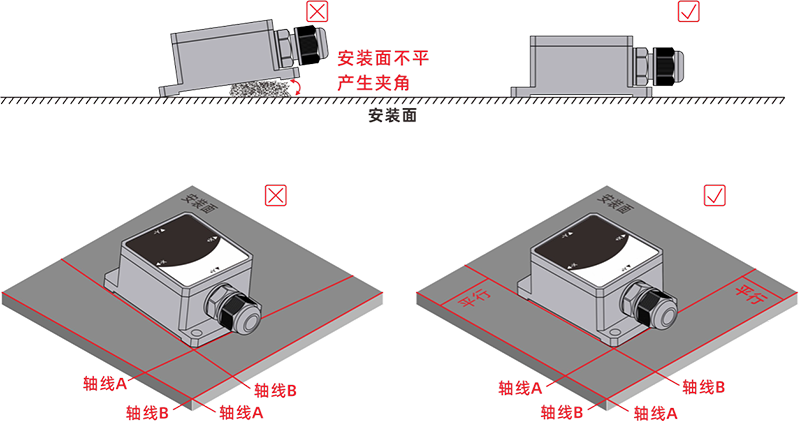

十一、安裝注意事項
請按照正確的方法進行安裝傾角傳感器，不正確的安裝會導致測量誤差，尤其注意一“面”，二“線”: 1)傳感器的安裝面與被測量面固定須緊密、平整、穩定，如安裝面出現不平容易造成傳感器測量夾角誤差。 2) 傳感器軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角。


十二、數據幀格式:(8 位數據位，1 位停止位，無校驗，默認速率 9600)
數據格式: 16 進制，
標示符:固定為 68， 數據長度:從數據長度到校驗和(包括校驗和)的長度， 地址碼:采集模塊的地址，默認為 00， 數據域根據命令字不同內容和長度相應變化， 校驗和:數據長度、地址碼、命令字和數據域的和不考慮進位。
十三、傾斜數據接口：
1、接口功能：改接口不需使用 token 即可調用，獲取 ID 號所屬設備上傳到平臺的最新一條數據
2、請求地址：http://47.105.215.208:8005/intfa/queryData/{deviceId}
* deviceId為設備id號，請在產品設備標簽上查看；
3、返回數據：
·       {
·         "statusCode": "200",
·         "message": "success",
·         "entity": [
·           {
·             "datetime": "2023-04-05 08:28:55",
·             "eUnit": "°",
·             "eValue": "-90.1",
·             "eKey": "e2",
·             "eName": "x軸",
·             "eNum": "101"
·           },
·           {
·             "datetime": "2023-04-05 08:28:55",
·             "eUnit": "°",
·             "eValue": "90.0",
·             "eKey": "e3",
·             "eName": "y軸",
·             "eNum": "102"
·           }
·         ],
·         "deviceId": 15112500
·       }
  • 返回字段
字段名 類型 描述
statusCode String 狀態碼 200-獲取成功 400-設備不存在
message String 提示信息
entity Array 要素數據信息
deviceId Integer 設備 ID 號
  • entity 數組中對象的字段信息
字段名 類型 描述
datetime String 數據更新時間
eUnit String 單位
eValue String 數值
eKey String 通道號 e1-e16
eName String 要素名稱
eNum String 要素索引，詳見附錄中的要素列表




十四、硬件對接上報協議Tcp/mqtt協議
協議說明
1）通用幀格式
序號 內容 字節數 說明 備注
1 設備ID 4 設備ID號 唯一
2 命令域 1 命令碼
3 數據長度域 1 數據域長度 發送數據域長度或需要獲得數據的數據域長度
4 數據域 N 數據
5 校驗域 2 CRC16檢驗碼 低前高后
2）協議命令碼
序號 命令碼 含義 備注
2 0XA2 發送實時數據

協議舉例：
10 08 21 44 A2 40 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C4 94
數據結構：ID+命令數據位+傾斜數據+聯動控制+CRC
收到數據舉例：
10 08 21 44 A2 40 07 D0 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C4 94
傳感器傾斜數據為：07 D0，解析后傾斜數據為20.0。

十五、傳感器二次開發通訊協議
標示符 (1byte) 數據長度 (1byte) 地址碼 (1byte) 命令字(1byte) 數據域 校驗和 (1byte)
68

命令字 含義/ 范例 說明
0X04 同時讀角度命令
例: 68 04 00 04 08		 數 據 域(0byte) 無數據域命令
0X84 傳感器應答回復
例: 68 0D 00 84 00 20 10 10 05 25 00 00 00 FB		 數 據 域(9byte)
AA AB BB CC CD DD EE EE EE
AA AB BB: 3 個字符表示 X 軸
CC CD DD:3 個字符表示 Y 軸
EE EE EE :3 個字符保留數據，固定為 000000 角度格式與 X 軸或 Y 軸相同解析方法。 左例中角度為: X 軸 020.10°,Y 軸-05.25°。
0X05 設置相對/絕對零點:
可設置當前角度為零度，進行相對測量，也 可設回絕對出廠零度，斷電保存。
例: 68 05 00 05 00 0A		 數 據 域(1byte) 00:絕對零點 01:相對零點
0X85 傳感器應答回復命令
例: 68 05 00 85 00 8A		 數 據 域(1byte) 數據域中的數表示傳感器回應的結果 00:設置成功 FF:設置失敗
0X0B 設置通訊速率
例: 68 05 00 0B 03 13 此命令設置須斷電后重啟生效,同時斷電保存 功能。		 數 據 域(1byte) 波特率:默認值為:9600
00 表示 2400 02 表示 9600 04 表示 38400
01 表示 4800 03 表示 19200 05 表示 115200
0X8B 傳感器應答回復命令 例: 68 05 00 8B 00 94 數 據 域(1byte) 數據域中的數表示傳感器回應的結果 00:設置成功 FF:設置失敗
0X0C 設置傳感器輸出模式
應答制: 需要上位機發讀角度命令，傳感器才 回應相對的角度。 自動輸出制:傳感器上電后自動輸出 X,Y 角 度，輸出頻率如右表所設定。 (此功能可斷電記憶)
例: 68 05 00 0C 00 11		 數 據 域(1byte)出廠默認值為: 00 00 應答制式
01 5Hz 自動輸出模式
02 15Hz 自動輸出模式
03 25Hz 自動輸出模式
04 35Hz 自動輸出模式
05 50Hz 自動輸出模式
注:RS485 只有應答制式無自動輸出模式
0X8C 傳感器應答回復命令 例: 68 05 00 8C 00 91 數 據 域(1byte) 數據域中的數表示傳感器回應的結果 00:設置成功 FF:設置失敗
0X0F 設置模塊地址命令
傳感器默認的地址為 00, 1、如將多個傳感器同時連接在一組總線上， 例 RS485，則需將每個傳感器設成不同的地 址，以達到分別控制與回應角度。 2、如成功更改了新的地址后，后續所有的命 令與回應數據包中的地址碼都要換成更改之 后的新地址碼才能有效，不然傳感器不會響 應命令。
此命令為斷電保存功能。
例: 68 05 00 0F 01 15
設成地址為 01 號。
68 05 FF 0F 00 13
用通用地址重設地址為 00 號。		 數據域
(1byte)XX 模塊地址,地址從 00 致 EF 范圍.
注: 所有產品均有一共通地址:FF, 如在操作 過程中忘記所設過的地址,可以用 FF 地址操作 該產品,仍能正常回應.
0X8F 傳感器應答回復命令 例: 68 05 00 8F 00 94 數 據 域(1byte), 數據域中的數表示傳感器回應的結果 00:設置成功 FF:設置失敗
0X0D 查詢相對/絕對零點
用來查詢傳感器當前的零度模式是相對零點 還是絕對零點。
例: 68 04 00 0D 11		 數 據 域(0byte) 無數據域命令
0X8D 傳感器應答回復命令 例:68 05 00 8D 00 92 數 據 域(1byte), 數據域中的數表示傳感器回應的結果 00:絕對零點 01:相對零點

十六、調試MODBUS 通訊協議
注意，使用前請仔細閱讀以下項目:
1)由于 MODBUS 協議規定兩條數據幀之間應至少大于 3.5 個字節時間(如 9600 波特率下，該時間 為 3.5×(1/9600)×11=0.004s)。但為了留下足夠余量，本傳感器將此時間提高到 10ms，所以請在 每條數據幀之間至少留下 10ms 的時間間隔。
主機發送命令--10ms 空閑--從機回覆命令--10ms 空閑--主機發送命令......
2)MODBUS 協議中規定了廣播地址----0 的相關內容，本傳感器同樣也能接受廣播地址內容，但一律 不會進行回覆。所以廣播地址 0 就可以作為以下用途，僅供參考。 1.將總線上掛載的所有本型號的傾角傳感器的地址全部設為某一個地址。 2.將總線上掛載的所有本型號的傾角傳感器全部設為相對/絕對零點。 3.對整條總線上的該型號傳感器進行測試，即主機向總線發送 0 地址詢問角度 命令，通信指示燈能閃 爍的即通信正常。 3)為了提高系統的可靠性，設置地址命令和設置絕對/相對命令，這兩種命令都必須連續兩次發送才會 有效。“連續兩次發送”是指兩次都發送成功(從機每次都有回覆)，且兩次問答必須前后連續，即主機 不能在兩次問答的中間插入其他數據幀，否則，該種命令就會被鎖定，直到斷電，設置過程參考如下: 發送設置地址命令--等待從機發送的設置成功命令--(不能出現其它命令)再次發送設置地址命令 --等待從機發送的設置成功命令--修改成功 4)上電后，上述兩種設置命令只能分別設置一次，如需再次設置，需重新上電。 5)當正常通信累計到一定次數后，通信指示燈才會閃爍一次。
一.數據幀格式: RTU 模式
通訊參數:波特率 9600 bps
數據幀:1 個起始位，8 位數據，偶校驗，1 個停止位
二.讀取角度數據: Modbus 功能碼 03H
主機查詢命令: 從機響應:
傳感器地址 01H 傳感器地址 01H
功能碼 03H 功能碼 03H
訪問寄存器 首地址 00H 數據長度 8 個字節 08H
02H 數據字 1 高 8 位 50H X 軸數據
數據長度 4 個字 00H 數據字 1 低 8 位 46H
04H 數據字 2 高 8 位 00H
CRC E5C9H 數據字 2 低 8 位 00H
    數據字 3 高 8 位 23H Y 軸數據
    數據字 3 低 8 位 20H
    數據字 4 高 8 位 00H
    數據字 4 低 8 位 00H
    CRC BD61H
讀取測量數據命令應用舉例 1:
主機發送 01 H 03 H 00 H 02 H 00 H 04 H E5H C9H

從機回復
01H 03 H 08 H 50 H 46 H 00 H 00 H 23H 20 H 00H 00 H BD H 61H

注:從機回復幀的數據域為 50H，46H，00H，00H，23H，20H，00H，00H
X 軸為數據域的第 1-4 字節，Y 軸為數據域的第 5-8 字節，低字節在前。角度的表示方法為點數表示法， 一個點對應 0.01o，0.01×(點數-偏移)即為角度。如測量范圍為+-90o，則總共點數為 18000 點。所以 0 對應-90o，18000 對應+90o，9000 對應 0o。
以上述數據幀為例:角度的轉換過程如下:
1)得到當前角度點數，注意，低字節在前，X 軸為 4650H，Y 軸為 2023H。
2)轉換為十進制，X 軸:4650H→18000，Y 軸:2023H→8227。
3)減去偏移量 9000(注意:該數值是與測量范圍相關的一個量)，X 軸:18000-9000=9000，Y 軸: 8227-9000=-773。
4)得到最終角度，X 軸:9000×0.01=90.00o，Y 軸:-773×0.01=-7.73o。
讀取測量數據命令應用舉例 2:
主機發送 01 H 03 H 00 H 02 H 00 H 04 H E5H C9H






從機回復
01H 03 H 08 H 00H 00 H 00 H 00 H 00H 23 H 00H 00 H 64 H 1DH

假設該例子的傳感器的測量范圍為+-45o，則總共點數為 9000 點。所以 0 對應-45o，9000 對應+45o， 4500 對應 0o，角度的轉換過程如下:
1)得到當前角度點數，注意，低字節在前，X 軸為 0000H，Y 軸為 2300H。
2)轉換為十進制，X 軸:0000H→0，Y 軸:2300H→8960。
3)減去偏移量 4500(注意:該數值是與測量范圍相關的一個量)，X 軸:0-4500=-4500，Y 軸:8960-4500 =4460。
4)得到最終角度，X 軸:-4500×0.01=-45.00o，Y 軸:4460×0.01=44.60o。
三.設置傳感器相對/絕對零點: Modbus 功能碼 06H
設置相對/絕對零點命令: 從機響應:
傳感器地址 01H 傳感器地址 01H
功能碼 06H 功能碼 06H
訪問寄存器 首地址 00H 寄存器 地址 00H
10H 10H
該字若為非零則為相對
零點，為零則為絕對零
    點		 00 H 該字若為非零則為相對
零點，為零則為絕對零
     點		 00H
FFH / 00H 相對 / 絕對 FFH / 00H 相對/ 絕對
CRC C84FH/ 880FH CRC C84FH/ 880FH
設置零點命令應用舉例:
主機發送 01 H 06 H 00 H 10 H 00 H FFH C8H 4FH

從機回復
01 H 06 H 00 H 10 H 00 H FFH C8 H 4FH

注:0010 為寄存器地址，該寄存器控制傳感器輸出為相對零點，還是絕對零點。若為非零(如上述例子中， 被寫入了 00FFH)，則輸出為相對零點。相反，若為零(將第 5，第 6 字節改為 00H)，則為絕對零點。最 后兩字節為 CRC 校驗和.
四.設置傳感器地址:
設置傳感器地址碼命令: 從機響應:
傳感器地址 01H 傳感器地址 01H
功能碼 06H 功能碼 06H
地址 00H 寄存器 地址 00H
11H 11H
傳感器的新地址 00 H 傳感器的新地址 00H
04H 04H
CRC D80C CRC D80C

設置傳感器地址命令應用舉例:
主機發送 01 H 06 H 00 H 11 H 00 H 04H D8H 0CH

從機回復
01 H 06 H 00 H 11 H 00 H 04H D8 H 0CH

注:0011H 為寄存器地址，該寄存器控制傳感器地址。上述例子中，傳感器的地址被改為了 0004H，最 后兩字節為 CRC 校驗和。
五.設置傳感器波特率: (出廠默認是 9600bps)
設置傳感器地址碼命令: 從機響應:
傳感器地址 01H 傳感器地址 01H
功能碼 06H 功能碼 06H
地址 00H 寄存器 地址 00H
08H 12H
傳感器的波特率 00H 傳感器的波特率 00H
XX XX
CRC CRC LH CRC CRC LH
XX : A0H:4800 A1H:9600 A2H:19200 A3H:38400 A4H:115200
命令都必須連續兩次發送才會有效
設置傳感器地址命令應用舉例:
主機發送 01 H 06 H 00 H 12 H 00 H A2H A8H 76H

從機回復
01 H 06 H 00 H 12 H 00 H A2H A8 H 76H


設置傳感器地址碼命令: 從機響應:
傳感器地址 01H 傳感器地址 01H
功能碼 06H 功能碼 06H
地址 00H 寄存器 地址 00H
13H 13H
傳感器的輸出頻率 00 H 傳感器的輸出頻率 00H
XX
CRC CRC LH CRC XX
XX: 0 詢問模式， 1:10HZ 2:25HZ 3:50HZ
設置傳感器地址命令應用舉例:
主機發送 01 H 06 H 00 H 13 H 00 H 00H 78H 0FH

從機回復
01 H 06 H 00 H 13 H 00 H 00H 78H 0FH



接口調用說明
接口調用說明
接口文檔地址
http://47.105.215.208:8005/swagger-ui.html。
僅需獲取實時數據
獲取設備最新數據
  • 接口功能
改接口不需使用 token 即可調用，獲取 ID 號所屬設備上傳到平臺的最新一條數據
  • 請求地址
http://47.105.215.208:8005/intfa/queryData/{deviceId}
  • 請求方式
GET
  • 請求參數
參數名 類型 必選 描述
deviceId Integer 是 設備 ID 號
  • curl
·       curl -X GET "http://47.105.215.208:8005/intfa/queryData/15112501" -H "accept: application/json;charset=UTF-8"
  • 返回數據
·       {
·         "statusCode": "200",
·         "message": "success",
·         "entity": [
·           {
·             "datetime": "2020-04-05 08:28:55",
·             "eUnit": "°C",
·             "eValue": "3.0",
·             "eKey": "e2",
·             "eName": "大氣溫度",
·             "eNum": "101"
·           },
·           {
·             "datetime": "2020-04-05 08:28:55",
·             "eUnit": "%RH",
·             "eValue": "68.7",
·             "eKey": "e3",
·             "eName": "大氣濕度",
·             "eNum": "102"
·           }
·         ],
·         "deviceId": 15112501
·       }
  • 返回字段
字段名 類型 描述
statusCode String 狀態碼 200-獲取成功 400-設備不存在
message String 提示信息
entity Array 要素數據信息
deviceId Integer 設備 ID 號
  • entity 數組中對象的字段信息
字段名 類型 描述
datetime String 數據更新時間
eUnit String 單位
eValue String 數值
eKey String 通道號 e1-e16
eName String 要素名稱
eNum String 要素索引，詳見附錄中的要素列表
提示：在接口文檔中可直接進行調試，具體位置在實時數據歷史數據->兼容老平臺實時數據接口
需獲取實時數據和繼電器控制
認證
  • 接口功能
根據用戶名和密碼獲取 token，token 是大部分接口的必選參數
注意：token 的有效期為 1 天
  • 請求地址
http://47.105.215.208:8005/login
  • 請求方式
POST
  • 請求參數
參數名 類型 必選 描述
username String 是 用戶名
password String 是 密碼
  • curl
·       curl -X POST "http://47.105.215.208:8005/login" -H "accept: */*" -H "Content-Type: application/json" -d "{ \"password\": \"123456\", \"username\": \"test\"}"
  • 返回數據
·       {
·         "token": "eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE1ODYxMzM1OTF9.SiBy7kQwgigCNG662KwvwDpmQhMzbw5SJ_IIfeP7Y6Gxto9m_ViWzf0Ug9cxQajG2N7MJcammB_ajg53vT0N9A",
·         "expiration": 86400,
·         "message": "認證成功",
·         "userId": null
·       }
  • 返回字段
字段名 類型 描述
token String token
expiration Integer 有效期，單位秒
message String 提示信息
userId Integer 用戶 ID，可忽略
提示：在接口文檔中可直接進行調試，具體位置在認證->獲取token
獲取用戶信息
  • 接口功能
獲取用戶詳細信息，包含分配到該用戶下的所有設備
  • 請求地址
http://47.105.215.208:8005/user/{username}
  • 請求方式
GET
  • 請求參數
參數名 類型 必選 描述
username String 是 用戶名
token String 是 認證時獲取的 token
keyword String 否 用于過濾設備列表的關鍵字
  • curl
·       curl -X GET "http://47.105.215.208:8005/user/test" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE1ODYxMzM1OTF9.SiBy7kQwgigCNG662KwvwDpmQhMzbw5SJ_IIfeP7Y6Gxto9m_ViWzf0Ug9cxQajG2N7MJcammB_ajg53vT0N9A"
  • 返回數據
·       {
·         "userType": 2,
·         "username": "test",
·         "devices": [
·           {
·             "id": 5071,
·             "facId": 15112504,
·             "createTime": "2020-01-15 13:54:45",
·             "remark": null,
·             "facName": "15112504",
·             "facType": 0,
·             "eleNum": "101/102/127/100/100/100/100/100/100/100/100/100/100/100/100/100",
·             "eleName": "-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-",
·             "relayNum": "1/2/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0",
·             "relayName": "J1/J2/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-",
·             "longitude": null,
·             "latitude": null,
·             "readInterval": 1,
·             "photo": false,
·             "creatorId": 1306,
·             "relayExtend": false,
·             "relayExtendCount": null,
·             "relayExtendNum": null,
·             "relayExtendName": null,
·             "coverUrl": "http://47.105.215.208:8081/images/device_cover/15112504.png",
·             "pestImei": null
·           }
·         ]
·       }
  • 返回字段
字段名 類型 描述
userType Integer 用戶類型，0-超級管理員 1-管理員 2-普通用戶
username String 用戶名
devices Array 用戶包含的設備列表
  • devices 數組中對象的字段信息
字段名 類型 描述
id Integer 設備編號，可忽略
facId Integer 設備 ID 號，以此 ID 號區分不同的設備
createTime String 設備創建時間
remark String 設備備注信息
facName String 設備名稱
facType Integer 設備類型，可忽略，暫時沒有用到
eleNum String 16 路要素通道的索引，以’/'分隔，需要解析為包含 16 個索引的數組，索引對應的具體要素見附錄
eleName String 16 路要素通道的名稱，以’/‘分隔，’-'則表示使用附錄要素列表中的默認名稱
relayNum String 32 路繼電器通道的索引，以’/'分隔，需要解析為包含 32 個索引的數組，索引對應的具體繼電器見附錄
relayName String 32 路繼電器通道的名稱，以’/‘分隔，’-'則表示使用附錄繼電器列表中的默認名稱
longitude String 經度，具體格式為百度地圖經緯度拾取中的格式
latitude String 緯度，具體格式為百度地圖經緯度拾取中的格式
readInterval Integer 平臺讀取實時數據的間隔，單位分鐘，默認為 1
photo Boolean 是否有網絡攝像頭，目前只支持海康及螢石云的攝像頭
creatorId Integer 創建該用戶的管理員 ID，可忽略
relayExtend Boolean 是否有擴展的繼電器，若為 false，以下三項可忽略
relayExtendCount Integer 擴展繼電器數量
relayExtendNum String 擴展繼電器通道的索引，以’/'分隔，具體個數為擴展繼電器數量
relayExtendName String 擴展繼電器通道的名稱，以’/'分隔，具體個數為擴展繼電器數量
coverUrl String 設備圖片地址
pestImei String 蟲情設備 IMEI
提示：在接口文檔中可直接進行調試，具體位置在用戶信息->獲取用戶詳細信息
獲取要素列表
  • 接口功能
獲取平臺支持的所有要素列表，不針對單一設備，設備信息中的要素索引為該表中的index字段.
  • 請求地址
http://47.105.215.208:8005/element
  • 請求方式
GET
  • 請求參數
參數名 類型 必選 描述
token String 是 認證時獲取的 token
lang String 否 語言類型 zh_CN-中文 en_US-英語
  • curl
·       curl -X GET "http://47.105.215.208:8005/element" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE1ODYxMzM1OTF9.SiBy7kQwgigCNG662KwvwDpmQhMzbw5SJ_IIfeP7Y6Gxto9m_ViWzf0Ug9cxQajG2N7MJcammB_ajg53vT0N9A"
  • 返回數據
·       [
·         {
·           "id": 4,
·           "index": "100",
·           "name": "未定義",
·           "unit": "-",
·           "min": "0",
·           "max": "10",
·           "prec": "1"
·         },
·         {
·           "id": 5,
·           "index": "101",
·           "name": "大氣溫度",
·           "unit": "℃",
·           "min": "-50",
·           "max": "100",
·           "prec": "0.1"
·         },
·         {
·           "id": 6,
·           "index": "102",
·           "name": "大氣濕度",
·           "unit": "%RH",
·           "min": "0",
·           "max": "100",
·           "prec": "0.1"
·         },
·         ...
·       ]
  • 返回字段
字段名 類型 描述
id Integer 序號，可忽略
index String 要素索引，對應設備信息中的eleNum
name String 要素名稱，設備信息中的eleName為’-’，且 eleNum 不為 100 時使用該值
unit String 單位
min String 最小值
max String 最大值
prec String 分辨率
提示：在接口文檔中可直接進行調試，具體位置在要素信息->獲取所有要素信息
獲取繼電器列表
  • 接口功能
獲取平臺支持的所有繼電器列表，不針對單一設備，設備信息中的繼電器索引為該表中的index字段.
  • 請求地址
http://47.105.215.208:8005/relay
  • 請求方式
GET
  • 請求參數
參數名 類型 必選 描述
token String 是 認證時獲取的 token
lang String 否 語言類型 zh_CN-中文 en_US-英語
  • curl
·       curl -X GET "http://47.105.215.208:8005/relay" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE1ODYxMzM1OTF9.SiBy7kQwgigCNG662KwvwDpmQhMzbw5SJ_IIfeP7Y6Gxto9m_ViWzf0Ug9cxQajG2N7MJcammB_ajg53vT0N9A"
  • 返回數據
·       [
·         {
·           "id": 1,
·           "index": 0,
·           "name": "-"
·         },
·         {
·           "id": 2,
·           "index": 1,
·           "name": "風機"
·         },
·         {
·           "id": 3,
·           "index": 2,
·           "name": "水泵"
·         },
·         {
·           "id": 4,
·           "index": 3,
·           "name": "增氧機"
·         },
·         ...
·       ]
  • 返回字段
字段名 類型 描述
id Integer 序號，可忽略
index Integer 繼電器索引，對應設備信息中的relayNum
name String 繼電器名稱，設備信息中的relayName為’-’，且 relayNum 不為 0 時使用該值
提示：在接口文檔中可直接進行調試，具體位置在繼電器信息及控制->獲取所有繼電器信息
獲取設備信息
  • 接口功能
獲取設備的詳細信息
  • 請求地址
http://47.105.215.208:8005/device/${deviceId}
  • 請求方式
GET
  • 請求參數
參數名 類型 必選 描述
token String 是 認證時獲取的 token
deviceId Integer 是 設備 ID 號
  • curl
·       curl -X GET "http://47.105.215.208:8005/device/15112501" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE1ODYxMzM1OTF9.SiBy7kQwgigCNG662KwvwDpmQhMzbw5SJ_IIfeP7Y6Gxto9m_ViWzf0Ug9cxQajG2N7MJcammB_ajg53vT0N9A"
  • 返回數據
·       {
·         "id": 2841,
·         "facId": 15112501,
·         "createTime": "2020-01-10 16:53:16",
·         "remark": "12",
·         "facName": "古宋路",
·         "facType": 0,
·         "eleNum": "108/101/102/150/151/100/109/100/100/100/100/100/100/100/100/100",
·         "eleName": "-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-",
·         "relayNum": "0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0/0",
·         "relayName": "-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-",
·         "longitude": null,
·         "latitude": null,
·         "readInterval": null,
·         "photo": null,
·         "creatorId": 152,
·         "relayExtend": null,
·         "relayExtendCount": null,
·         "relayExtendNum": null,
·         "relayExtendName": null,
·         "coverUrl": null,
·         "pestImei": null
·       }
  • 返回字段
字段名 類型 描述
id Integer 設備編號，可忽略
facId Integer 設備 ID 號，以此 ID 號區分不同的設備
createTime String 設備創建時間
remark String 設備備注信息
facName String 設備名稱
facType Integer 設備類型，0-為兼容 XPH 協議的設備，1-為蟲情相關的設備
eleNum String 16 路要素通道的索引，以’/'分隔，需要解析為包含 16 個索引的數組，索引對應的具體要素見附錄
eleName String 16 路要素通道的名稱，以’/‘分隔，’-'則表示使用附錄要素列表中的默認名稱
relayNum String 32 路繼電器通道的索引，以’/'分隔，需要解析為包含 32 個索引的數組，索引對應的具體繼電器見附錄
relayName String 32 路繼電器通道的名稱，以’/‘分隔，’-'則表示使用附錄繼電器列表中的默認名稱
longitude String 經度，具體格式為百度地圖經緯度拾取中的格式
latitude String 緯度，具體格式為百度地圖經緯度拾取中的格式
readInterval Integer 平臺讀取實時數據的間隔，單位分鐘，默認為 1
photo Boolean 是否有網絡攝像頭，目前只支持海康及螢石云的攝像頭
creatorId Integer 創建該用戶的管理員 ID，可忽略
relayExtend Boolean 是否有擴展的繼電器，若為 false，以下三項可忽略
relayExtendCount Integer 擴展繼電器數量
relayExtendNum String 擴展繼電器通道的索引，以’/'分隔，具體個數為擴展繼電器數量
relayExtendName String 擴展繼電器通道的名稱，以’/'分隔，具體個數為擴展繼電器數量
coverUrl String 設備圖片地址
pestImei String 蟲情設備 IMEI
提示：在接口文檔中可直接進行調試，具體位置在設備信息->獲取單個設備配置信息
獲取設備數據及繼電器狀態
  • 接口功能
獲取設備最新的數據和繼電器狀態，該接口獲取的數據較為原始，需做進一步解析
  • 請求地址
http://47.105.215.208:8005/data/{deviceId}
  • 請求方式
GET
  • 請求參數
參數名 類型 必選 描述
token String 是 認證時獲取的 token
deviceId Integer 是 設備 ID 號
  • curl 示例
·       curl -X GET "http://47.105.215.208:8005/data/15112501" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE1ODYxMzM1OTF9.SiBy7kQwgigCNG662KwvwDpmQhMzbw5SJ_IIfeP7Y6Gxto9m_ViWzf0Ug9cxQajG2N7MJcammB_ajg53vT0N9A"
  • 返回數據示例
·       {
·         "facId": 15112501,
·         "dataTime": "2020-04-05 14:27:56",
·         "e1": 0,
·         "e2": 888,
·         "e3": 18,
·         "e4": 35,
·         "e5": 32767,
·         "e6": 32767,
·         "e7": 32767,
·         "e8": 32767,
·         "e9": 32767,
·         "e10": 32767,
·         "e11": 32767,
·         "e12": 32767,
·         "e13": 32767,
·         "e14": 32767,
·         "e15": 32767,
·         "e16": 32767,
·         "j1": 0,
·         "j2": 0,
·         "j3": 0,
·         "j4": 0,
·         "j5": 0,
·         "j6": 0,
·         "j7": 0,
·         "j8": 0,
·         "j9": 0,
·         "j10": 0,
·         "j11": 0,
·         "j12": 0,
·         "j13": 0,
·         "j14": 0,
·         "j15": 0,
·         "j16": 0,
·         "j17": 0,
·         "j18": 0,
·         "j19": 0,
·         "j20": 0,
·         "j21": 0,
·         "j22": 0,
·         "j23": 0,
·         "j24": 0,
·         "j25": 0,
·         "j26": 0,
·         "j27": 0,
·         "j28": 0,
·         "j29": 0,
·         "j30": 0,
·         "j31": 0,
·         "j32": 0
·       }
  • 返回字段
字段名 類型 描述
facId Integer 設備 ID 號
dataTime String 數據更新時間
e1-e16 Integer 16 個要素通道的原始數據，需要乘以通道對應的要素分辨率得到實際值
j1-j32 Byte 32 個繼電器通道的原始數據，0-斷開 1-閉合
提示：
  1. 在接口文檔中可直接進行調試，具體位置在實時數據歷史數據->獲取實時數據
  2. 該接口數據需要配合設備信息中的 eleNum, eleName, relayNum, relayName 字段，和附錄中的要素列表，繼電器列表
  3. 所有的要素通道和繼電器通道都有默認值，只用處理有定義的通道即可
  4. 要素通道中出現數值 32767，若該通道有定義則表示該傳感器故障，若該通道為定義則可忽略
  5. 若存在擴展繼電器通道，則 32 路 Byte 型數值需要按位來解析，j1 的最低位表示第 1 路繼電器狀態，j2 的最低為表示第 2 路繼電器的狀態，j1 的次低位表示第 33 路繼電器狀態，j2 的次低位表示第 34 路繼電器狀態，依此類推
繼電器控制
  • 接口功能
實時控制設備上繼電器的狀態，需要設備在線才能操作成功
  • 請求地址
http://47.105.215.208:8005/relay
  • 請求方式
POST
  • 請求參數
參數名 類型 必選 描述
token String 是 認證時獲取的 token
deviceId Integer 是 設備 ID 號
relayNum Integer 是 繼電器序號，從 0 開始
relayState Integer 是 繼電器狀態，0-斷開 1-閉合
  • curl
·       curl -X POST "http://47.105.215.208:8005/relay" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE1ODYxMzM1OTF9.SiBy7kQwgigCNG662KwvwDpmQhMzbw5SJ_IIfeP7Y6Gxto9m_ViWzf0Ug9cxQajG2N7MJcammB_ajg53vT0N9A" -H "Content-Type: application/json" -d "{ \"deviceId\": 15112502, \"relayNum\": 0, \"relayState\": 1}"
  • 返回數據
true 或 false，true 為控制成功，false 為控制失敗
  • 返回字段
Boolean
提示：在接口文檔中可直接進行調試，具體位置在繼電器信息及控制->控制繼電器，若多次調用返回 false，很大可能是設備離線
蟲情測報
獲取蟲情設備信息
參數名 類型 必選 描述
token String 是 認證時獲取的 token
imei String 是 設備 IMEI
  • curl 示例
·       curl -X GET "http://47.105.215.208:8005/pest/config/864650052449862" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE2MTA0NDAwNzR9.N1eozvVQ8uaNMZDp3vbp9xMhEUIGg7tFrdhcV0MN1Zl2u-GNtCx48uKBWAruVJ5doOtYQFnypDj4nN2tB5Jkcw"
  • 返回數據示例
·       {
·         "id": 4,
·         "createTime": "2020-08-12 11:47:43",
·         "updateTime": "2021-01-11 15:25:00",
·         "creatorId": 38,
·         "facId": "864650052449862",
·         "facName": "蟲情測試1",
·         "facType": 1,
·         "eleNum": "124/101/112/219/219/219/219/219/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100/100",
·         "eleName": "電源電壓/管道溫度/照度/運行模式/蟲倉號/錯誤碼/電機方向/電機號/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-",
·         "mode": 0,
·         "interval": 28,
·         "recognition": true,
·         "time": "00:38,21:38",
·         "remark": null
·       }
  • 返回字段
字段名 類型 描述
createTime String 設備創建時間
createTime String 設備更新時間
creatorId Integer 創建者 ID
facId String IMEI，設備 ID 號，以此 ID 號區分不同的設備
facName String 設備名稱
facType Integer 設備類型
eleNum String 32 路要素通道的索引，以’/'分隔，需要解析為包含 32 個索引的數組，索引對應的具體要素見附錄
eleName String 32 路要素通道的名稱，以’/‘分隔，’-'則表示使用附錄要素列表中的默認名稱
mode Integer 工作模式 0-時控 1-光控
interval Integer 工作間隔 最低 20 分鐘
recognition Boolean 是否開啟圖像識別
time String 工作時段，最多四個時段 時段間以;分隔 時段內以,分隔
remark String 備注信息
提示：在接口文檔中可直接進行調試，具體位置在蟲情監測->獲取單個蟲情配置
獲取蟲情設備監測數據
參數名 類型 必選 描述
token String 是 認證時獲取的 token
imei String 是 設備 IMEI
  • curl 示例
·       curl -X GET "http://47.105.215.208:8005/pest/dataextend/864650052449862" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE2MTA0NDAwNzR9.N1eozvVQ8uaNMZDp3vbp9xMhEUIGg7tFrdhcV0MN1Zl2u-GNtCx48uKBWAruVJ5doOtYQFnypDj4nN2tB5Jkcw"
  • 返回數據示例
·       {
·         "imei": "864650052449862",
·         "dataTime": "2021-01-05 10:52:21",
·         "e1": 11724,
·         "e2": 855,
·         "e3": 569,
·         "e4": 1,
·         "e5": 1,
·         "e6": 0,
·         "e7": 2,
·         "e8": 0,
·         "e9": 32767,
·         "e10": 32767,
·         "e11": 32767,
·         "e12": 32767,
·         "e13": 32767,
·         "e14": 32767,
·         "e15": 32767,
·         "e16": 32767,
·         "e17": 1,
·         "e18": 1,
·         "e19": 0,
·         "e20": 1,
·         "e21": 0,
·         "e22": 0,
·         "e23": 0,
·         "e24": 0,
·         "e25": 1,
·         "e26": 0,
·         "e27": 0,
·         "e28": 1,
·         "e29": 0,
·         "e30": 0,
·         "e31": 0,
·         "e32": 0
·       }
  • 返回字段
字段名 類型 描述
imei String IMEI，設備 ID 號
dataTime String 數據更新時間
e1-e32 Integer 32 個要素通道的原始數據，需要乘以通道對應的要素分辨率得到實際值
提示：在接口文檔中可直接進行調試，具體位置在蟲情監測->獲取最新蟲情燈數據
獲取最新蟲情圖片
參數名 類型 必選 描述
token String 是 認證時獲取的 token
imei String 是 設備 IMEI
  • curl 示例
·       curl -X GET "http://47.105.215.208:8005/pest/image/864650058053254" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE2MTA0NDI1MDB9.fdzj-hn_4UwqJF-RucGChJ-M7GpfJSLYD5tW3kLWL12QFPvwTxUbIXapRdcjsCJ5V9qetmR-T9Xp9lIcHoXUGw"
  • 返回數據示例
·       {
·         "imei": "864650058053254",
·         "image": "http://47.105.215.208:8081/images/pest/864650058053254_20210111144144.jpg",
·         "resultImage": "http://47.105.215.208:8081/images/pest/864650058053254_20210111144144_result.jpg",
·         "result": "{\"kind\": 5, \"total\": 5, \"lougu\": 1, \"huachun\": 1, \"huangchong\": 1, \"jiaodunchun\": 1, \"tianniu\": 1}",
·         "dataTime": "2021-01-11 14:41:46"
·       }
  • 返回字段
字段名 類型 描述
imei String IMEI，設備 ID 號
image String 原始圖片地址
resultImage String 識別圖片地址，若未開啟圖像識別功能，則地址和原始圖片地址相同
result String 識別結果，json 字符串，kind 為種類，total 為總數，后面依次跟的是每個種類具體的數量，種類以漢語拼音表示。
dataTime String 圖片上傳時間
提示：在接口文檔中可直接進行調試，具體位置在蟲情監測->獲取最新蟲情圖片
獲取蟲情圖片列表
參數名 類型 必選 位置 描述
token String 是 header 認證時獲取的 token
imei String 是 path 設備 IMEI
pageNum Integer 是 query 頁碼
pageSize Integer 是 query 頁大小
startTime String 否 query 起始時間
endTime String 否 query 結束時間
sort String 否 query 排序 DESC(倒序)/ASC(正序)
  • curl 示例
·       curl -X GET "http://47.105.215.208:8005/pest/images/864650052449862?endTime=2021-01-12%2000%3A00%3A00&pageNum=1&pageSize=8&sort=DESC&startTime=2021-01-11%2000%3A00%3A00" -H "accept: */*" -H "token: eyJhbGciOiJIUzUxMiJ9.eyJzdWIiOiJ0ZXN0IiwiYXVkIjoiW1wiY29uc3VtZXJcIl0iLCJleHAiOjE2MTA0NDI1MDB9.fdzj-hn_4UwqJF-RucGChJ-M7GpfJSLYD5tW3kLWL12QFPvwTxUbIXapRdcjsCJ5V9qetmR-T9Xp9lIcHoXUGw"
  • 返回數據示例
·       [
·         {
·           "imei": "864650052449862",
·           "image": "http://47.105.215.208:8081/images/pest/864650052449862_20210111170804.jpg",
·           "resultImage": "http://47.105.215.208:8081/images/pest/864650052449862_20210111170804_result.jpg",
·           "result": "{\"kind\": 0, \"total\": 0}",
·           "dataTime": "2021-01-11 17:08:05"
·         },
·         {
·           "imei": "864650052449862",
·           "image": "http://47.105.215.208:8081/images/pest/864650052449862_20210111164802.jpg",
·           "resultImage": "http://47.105.215.208:8081/images/pest/864650052449862_20210111164802_result.jpg",
·           "result": "{\"kind\": 0, \"total\": 0}",
·           "dataTime": "2021-01-11 16:48:04"
·         },
·         {
·           "imei": "864650052449862",
·           "image": "http://47.105.215.208:8081/images/pest/864650052449862_20210111162806.jpg",
·           "resultImage": "http://47.105.215.208:8081/images/pest/864650052449862_20210111162806_result.jpg",
·           "result": "{\"kind\": 0, \"total\": 0}",
·           "dataTime": "2021-01-11 16:28:08"
·         },
·         {
·           "imei": "864650052449862",
·           "image": "http://47.105.215.208:8081/images/pest/864650052449862_20210111160747.jpg",
·           "resultImage": "http://47.105.215.208:8081/images/pest/864650052449862_20210111160747_result.jpg",
·           "result": "{\"kind\": 0, \"total\": 0}",
·           "dataTime": "2021-01-11 16:07:49"
·         },
·         {
·           "imei": "864650052449862",
·           "image": "http://47.105.215.208:8081/images/pest/864650052449862_20210111155740.jpg",
·           "resultImage": "http://47.105.215.208:8081/images/pest/864650052449862_20210111155740.jpg",
·           "result": "",
·           "dataTime": "2021-01-11 15:57:40"
·         },
·         {
·           "imei": "864650052449862",
·           "image": "http://47.105.215.208:8081/images/pest/864650052449862_20210111154741.jpg",
·           "resultImage": "http://47.105.215.208:8081/images/pest/864650052449862_20210111154741_result.jpg",
·           "result": "",
·           "dataTime": "2021-01-11 15:47:41"
·         },
·         {
·           "imei": "864650052449862",
·           "image": "http://47.105.215.208:8081/images/pest/864650052449862_20210111153741.jpg",
·           "resultImage": "http://47.105.215.208:8081/images/pest/864650052449862_20210111153741_result.jpg",
·           "result": "{\"kind\": 0, \"total\": 0}",
·           "dataTime": "2021-01-11 15:37:43"
·         },
·         {
·           "imei": "864650052449862",
·           "image": "http://47.105.215.208:8081/images/pest/864650052449862_20210111152741.jpg",
·           "resultImage": "http://47.105.215.208:8081/images/pest/864650052449862_20210111152741_result.jpg",
·           "result": "{\"kind\": 0, \"total\": 0}",
·           "dataTime": "2021-01-11 15:27:43"
·         }
·       ]
  • 返回字段
字段名 類型 描述
imei String IMEI，設備 ID 號
image String 原始圖片地址
resultImage String 識別圖片地址，若未開啟圖像識別功能，則地址和原始圖片地址相同
result String 識別結果，json 字符串，kind 為種類，total 為總數，后面依次跟的是每個種類具體的數量，種類以漢語拼音表示。
dataTime String 圖片上傳時間
提示：在接口文檔中可直接進行調試，具體位置在蟲情監測->獲取蟲情圖片列表
附錄
要素列表
id index name unit min max prec
4 100 未定義 - 0 10 1
5 101 大氣溫度 ℃ -50 100 0.1
6 102 大氣濕度 %RH 0 100 0.1
7 103 模擬氣壓 hPa 500 1500 0.1
8 104 雨量 mm 0 100 0.1
9 105 簡易總輻射 W/m2 0 1500 1
10 106 土壤溫度 ℃ -50 100 0.1
11 107 土壤濕度 % 0 100 0.1
12 108 風速 m/s 0 70 0.1
13 109 風向 ° 0 360 1
14 110 蒸發 mm 0 1000 0.1
15 111 雪量 mm 0 1000 0.1
16 112 照度 Lux 0 200000 10
17 113 日照時數 h 0 24 0.1
18 114 光合 W/m2 0 2000 1
19 115 雨量累計 mm 0 6000 0.1
20 116 輻射累計 MJ/m2 0 1000 0.01
21 117 有無雨雪   0 1 1
22 118 噪聲 dB 0 100 0.1
23 119 水位 cm 0 10000 0.1
24 120 二氧化碳 PPM 0 2000 1
25 121 曝輻量 cal/cm2 0 3 1
26 122 液位 mm 0 1000 0.1
27 123 光合有效輻射 W/m2 0 2000 1
28 124 電壓 V 0 15 0.001
29 125 紫外線 mW/m2 0 2000 1
30 126 粉塵 ug/m3 0 4 0.1
31 127 數字氣壓 hPa 10 1100 0.1
32 142 電流 mA 0 5000 0.1
33 129 最大風速 m/s 0 70 0.1
36 130 平均風速 m/s 0 70 0.1
37 131 經度 ° -180 180 0.1
38 132 緯度 ° -90 90 0.1
39 133 海拔高度 m -2000 9000 0.1
40 134 TBQ 總輻射 W/m2 0 2000 1
41 135 直接輻射 W/m2 0 2000 1
42 136 散射輻射 W/m2 0 2000 1
43 138 紫外輻射 W/m2 0 2000 1
44 139 貼片溫度 ℃ -50 100 0.1
45 140 露點溫度 ℃ -50 40 0.1
46 141 一氧化碳 PPM 0 1000 1
47 128 pH 值   0 14 0.01
48 143 超聲波風速 m/s 0 60 0.01
49 144 水溫 ℃ -50 100 0.1
50 145 PM2.5 ug/m3 0 10 0.1
51 146 PM10 ug/m3 0 10 0.1
52 152 能見度 m 0 50000 0.1
53 147 0.1   0 10000 0.1
54 148 0.01   0 10000 0.01
55 149 0.001   0 10000 0.001
56 150 PM2.5 ug/m3 0 2000 1
57 151 PM10 ug/m3 0 2000 1
58 153 負氧離子 個/cm3 0 5000 10
59 154 鹽分 mg/L 0 15000 1
60 155 電導率 mS/cm 0 20 0.01
61 156 SO2 ug/m3 0 20000 1
62 157 CO mg/m3 0 2000 0.01
63 158 NO2 ug/m3 0 2000 1
64 159 O3 ug/m3 0 2000 1
65 160 管道流量 m3/s 0 1000 0.01
66 161 流速 L/min 0 10000 1
67 162 管道壓力 KPa 0 10000 1
68 163 溫差 ℃ -150 150 0.1
69 164 溶解氧 mg/L 0 20 0.01
70 165 溶解氧差 mg/L -20 20 0.01
71 166 氨氮 mg/L 0 2000 0.1
72 167 負氧離子 個/cm3 0 50000 1
73 168 TSP ug/m3 0 2000 1
74 169 水位 m 0 300 0.01
75 170 濁度 NTU 0 20 0.1
76 171 0.016   0 1000 0.016
77 172 0.019   0 1000 0.019
78 173 0.2   0 1000 0.2
79 174 0.3   0 1000 0.3
80 175 0.5   0 1000 0.5
81 176 0.7   0 1000 0.7
82 177 0.8   0 1000 0.8
83 178 0.9   0 1000 0.9
84 179 0.022   0 1000 0.022
85 180 0.025   0 1000 0.025
86 181 SO2 ppb 0 20000 1
87 182 CO ppb 0 20000 1
88 183 NO2 ppb 0 20000 1
89 184 O3 ppb 0 20000 1
90 185 NH3 ppm 0 5000 0.01
91 186 H2S ppm 0 5000 0.01
92 187 氧氣 %Vol 0 1000 0.1
93 188 聲波液位 mm 0 30000 0.4
94 189 5min-PM25 ug/m3 0 2000 1
95 191 水位 m 0 10000 0.1
96 190 5min-PM10 ug/m3 0 2000 1
97 192 歸零 0 0 0 0
98 193 CO mg/m3 0 2000 0.1
99 194 CH4 %LEL 0 100 0.1
100 195 CH4S mg/m3 0 2000 0.001
101 196 能見度 m 0 60000 1
102 197 0.105 ℃ -500 10000 0.105
103 198 土壤鹽分   0 10000 1
104 199 累積流量 m3 0 60000 0.01
105 200 菌落總數 CFU 0 800 1
106 201 土壤熱通量 w/m2 -500 500 0.1
107 202 液位 mm 0 5000 1
108 203 液位 mm 0 20000 1
109 204 氨氮 ppm 0 300 0.1
110 205 1.2PM ug 0 1000 1.2
111 206 1.5PM ug 0 1000 1.5
112 207 毫米汞柱 mmHg 0 2000 0.1
113 208 照度 Lux 0 200000 1
114 209 電壓 V 0 100000 0.1
115 210 電流 A 0 100000 0.1
116 211 ORP mV -10000 10000 0.01
117 212 電壓 V 0 10000 1
118 213 電流 A 0 10000 1
119 214 電量 KW·h 0 10000 0.01
120 215 流量 m3/h 0 10000 0.01
121 216 累計流量 m3 0 30000 1
122 217 累計流量 L 0 30000 1
123 218 編碼   0 20000 1
124 219 1   0 30000 1
125 220 電導率 uS/cm 0 30000 1
126 221 路面狀況   0 100 1
127 222 直徑 mm 0 30000 0.1
128 223 100   0 30000 100
129 224 1000   0 30000 1000
130 225 流量 m3/h 0 30000 0.1
131 226 ppm ppm 0 30000 0.001
132 227 10   0 30000 10
133 228 濕度 %RH 0 100 0.001
134 229 輻射 W/m2 0 30000 1
135 230 0.0001   0 30000 0.0001
136 231 0.00001   0 30000 0.00001
137 232 0.000001   0 30000 0.000001
138 233 0.001 m/s 0 10000 0.001
139 234 0.1 m3 0 10000 0.1
140 235 0.001 m3/s 0 10000 0.001
141 236 0.1 風向 ° 0 360 0.1
142 237 0.01 大氣溫度 ℃ 0 100 0.01
143 238 0.01 大氣濕度 %RH 0 100 0.01
144 239 氮離子 mg/KG 0 500 1
145 240 鉀離子 mg/KG 0 500 1
146 241 磷離子 mg/KG 0 500 1
147 242 0.0001   0 30000 0.0001
148 243 0.00001   0 30000 0.00001
149 244 流量 mL 0 30000 1
150 245 流速 mL/s 0 30000 1
151 246 重量 g 0 30000 1
152 247 百分比 % 0 30000 0.01
153 248 分米 dm 0 30000 0.01
154 249 模式   0 30000 1
155 250 電機   0 30000 1
156 251 方向   0 30000 1
157 252 開關狀態   0 30000 1
158 253 PAR W/m2 0 30000 0.01
159 254 PPFD umol/m2/s 0 30000 0.1
160 255 YPFD umol/m2/s 0 30000 0.1
161 256 輻射 W/m2 0 30000 0.01
162 257 色溫 K 0 30000 1
163 258 輻照度 mW/m2 0 30000 0.01
繼電器列表
id index name
1 0 -
2 1 風機
3 2 水泵
4 3 增氧機
5 4 濕簾
6 5 遮陽
7 6 開窗
8 7 保溫
9 8 投食機
害蟲列表
類別 說明
yee 夜蛾
shidaoming 水稻螟
yumiming 玉米螟
doujiayeming 豆莢野螟
yeming 野螟
tiane 天蛾
lougu 螻蛄
cie 刺蛾
huachun 花蝽
ganshutiane 甘薯天蛾
denge 燈蛾
xiechun 蝎蝽
tanglang 螳螂
huangchong 蝗蟲
jiaodunchun 角盾蝽
tianniu 天牛
daofeishi 稻飛虱
zhanglang 蟑螂
piaochong 瓢蟲
longshi 龍虱
banyilachan 斑衣蠟蟬
yiling 蟻蛉
yinchichong 隱翅蟲
bujiachong 步甲蟲
yaying 蚜蠅
jinguizi 金龜子

  • 基于云的氣象遠程監控服務
    基于云的氣象遠程監控服務

    基于云的氣象遠程監控服務

    該服務可讓您輕松監控觀測數據，并通過互聯網自動更新到云服務器。這項服務可讓您輕松地從網絡上的遠程位置監控觀測數據。數據自動上傳至云服務器，可通過互聯網查看。無需特殊軟件，... ...

    查看詳情

  • 液體流量監控系統
    液體流量監控系統

    液體流量監控系統

    該系統監測流經現有管道、明渠、導管、臨時管道等的液體和氣體的流量。我們建議根據用途選擇測量儀器并為其建立統一的管理系統。... ...

    查看詳情

  • 風向和風速、溫度和濕度及降雪監測系統
    風向和風速、溫度和濕度及降雪監測系統

    風向和風速、溫度和濕度及降雪監測系統

    氣象觀測及圖像監控系統，除了觀測農田的基本氣象要素（溫度、濕度、風向風速、降雨量、太陽輻射、土壤濕度等）外，還可以添加圖像記錄來監測植物生長情況。天氣數據和圖像數據通過手... ...

    查看詳情

  • 物聯網風力監測系統
    物聯網風力監測系統

    物聯網風力監測系統

    如果超過預設閾值，您將通過電子郵件等方式收到通知。該系統是一個包括風向和風速計、由太陽能電池供電的低功耗通信設備和云的產品。發送到云服務器的風向和風速數據可以通過互聯網... ...

    查看詳情

  • 炎熱指數物聯網綜合天氣觀測系統
    炎熱指數物聯網綜合天氣觀測系統

    炎熱指數物聯網綜合天氣觀測系統

    該系統由各種傳感器、太陽能電池供電的低功耗通信設備和云服務器組成。您可以監測風向、風速、溫度、濕度、氣壓、降雨量和熱量指數。發送到云服務器的數據可以通過互聯網在PC、智能手... ...

    查看詳情

  • 地面液化沉降傾斜監測預防地震倒塌
    地面液化沉降傾斜監測預防地震倒塌

    地面液化沉降傾斜監測預防地震倒塌

    當地震時地面反復受到剪力作用時，土粒間的結合力變弱，土粒間存在的孔隙水壓力增大，稱為液化。這在東北太平洋海岸地震期間也成為一個問題，支撐建筑物的能力變弱，導致下沉等現象。... ...

    查看詳情

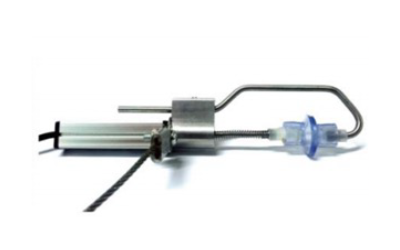

  • S-CGSG古樹名木粗度監測傳感器

    S-CGSG古樹名木粗度監測傳感器

    S-CGSG植物莖桿變化傳感器是高度精確的電子測量儀器，并且帶有溫度自動補償功能。利用該儀器可以很容易的監測環境因子對植物果實、莖桿生長變化的影響。數據采集器或計算機通過

    查看詳情

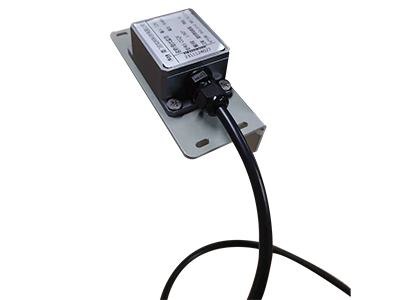

  • S-CL10古樹名木無線傾斜傳感器內置電池無需供電

    S-CL10古樹名木無線傾斜傳感器內置電池無需供電

    S-CL10 型是一款低功耗低成本無線傾角計；內置可充電鋰電池(容量 9000mA.H)，在不更換電池的情況下，工作時長可達 5年以上（每天采集一次數據）；產品配置太陽能電池板進行充電，同時

    查看詳情

    • Copyright © 2021 廈門欣仰邦科技有限公司 版權所有 備案號：閩ICP備18009268號-1
    在線咨詢
    索要樣機
    掃一掃

    掃一掃
    欣仰邦公眾號

    全國免費服務熱線
    0592-3564822

    返回頂部
    主站蜘蛛池模板： 亚洲色大成影网站www永久 | 一本大道无码人妻精品专区| 妖精色av无码国产在线看| 日韩国产丝袜人妻一二区| 性高湖久久久久久久久aaaaa| 亚洲精品一区久久久久久| 美女高清视频一区| 亚洲福利国产网曝| 亚洲 小说区 图片区 都市| 全国最大成人网| 成人性生交大免费看| 国产免费毛卡片| 亚洲精品国产av成拍色拍个| 日本亲与子乱人妻hd| 狠狠人妻久久久久久综合蜜桃| 国产蝌蚪视频一区二区三区| 日韩欧美亚洲一区二区| 少妇下蹲露大唇无遮挡| 国产精品日韩欧美一区二区三区| 亚洲国产成人片在线观看无码| 亚洲乱妇老熟女爽到高潮的片| 久久发布国产伦子伦精品| 在线最全导航精品福利av| 老熟女重囗味hdxx70星空| 国产精品va在线观看丝瓜影院| 国产精品久久久久久人妻精品| 久久99精品久久久久婷婷| 无码少妇精品一区二区免费| 国产精品无码a∨果冻传媒| 99热精品国自产拍天天拍| 川上优的av在线一区二区| 中文字幕av一区二区三区久久| 中国女人内谢69xxxx免费视频| 黑人一区精品视频| 激情综合 一区二区| 久久精品亚洲一区二区三区浴池介绍 | 日本在线观看| 粉嫩av在线一区二区| 欧美疯狂做受xxxx高潮| 国产精品一区二区久久久| 欧美激情在线播放一区二区|
