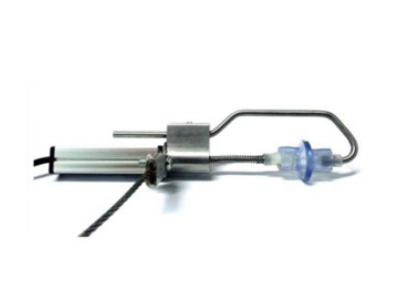

S-CGSG植物莖桿變化傳感器是高度精確的電子測量儀器，并且帶有溫度自動補償功能。利用該儀器可以很容易的監測環境因子對植物果實、莖桿生長變化的影響。數據采集器或計算機通過測徑器橋狀張力探頭的信號變化，實時測量植物的日生長與長期生長變化。

技術參數


供電電壓	DC12-24V
信號輸出	RS485/4-20mA/0-5V
測量范圍	0-150mm
通訊協議	標準MODBUS協議
波特率	9600
平均功耗	0.3W
壽命	大于1000000次
精度	±1%
行程	最大量程+3mm
工作溫度	-40-80℃
工作濕度	0-95%RH
標配線長	2.5m
防護等級	IP65



接線方法

（1）若配備本公司生產的采集器，直接使用傳感
     器線將傳感器與采集器上的相應接口相連
     即可。
（2）若單獨購買變送器，變送器配套線線序分別
為：


線顏色	輸出信號
	電壓型	電流型	通訊型
紅色	電源正	電源正	電源正
黑（綠）色	電源地	電源地	電源地
黃色	電壓信號	電流信號	A+
藍色			B-








電壓、電流型計算方法
電壓型：
舉例：0-100mm量程，0-5V輸出
計算公式：
L=(V/5*M)mm
（L為測量示數 ，V為輸出電壓，M為測量范圍）
電流型：
舉例：0-100mm量程，4-20mA輸出
計算公式：
L=(I-4)*M/16
（L為測量示數，I為輸出電流，M為測量范圍）
通訊協議
一、串口格式
數據位 8位
停止位 1或2位
校驗位 無
波特率 9600  兩次通信間隔至少1000ms以上
二、通訊格式
【1】寫入設備地址
發送： 00 10 Adress CRC     （5個字節）
返回： 00 10 CRC   （4個字節）
說明： 1.讀寫地址命令的地址位必須是00。
              2. Adress為1個字節，范圍為0-255.
例如：發送00 10 01 BD C0
返回00 10 00 7C

【2】讀取設備地址
發送： 00 20 CRC  （4個字節）
返回： 00 20 Adress CRC     （5個字節）
說明： Adress為1個字節，范圍為0-255
例如： 發送 00 20 00 68
返回 00 20 01 A9 C0

【3】讀取實時數據
發送：Adress 03 00 00 00 01 CRC
說明：如下圖所示：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
00  00	起始地址
00  01	讀取點數
CRC	CRC校驗碼，前低后高


返回：Adress 03 02 XX XX CRC
說明：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
02	讀單元字節
XX  XX	數據（前高后低）	十六進制
CRC	CRC校驗碼

計算CRC碼的步驟：
1、預置16位寄存器為十六進制FFFF（即全為1）。稱此寄存器為CRC寄存器；
2、把第一個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器；
3、把寄存器的內容右移一位（朝低位），用0填補最高位，檢查最低位；
4、如果最低位為0：重復第3步（再次移位）
   如果最低位為1：CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或；
5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理；
6、重復步驟2到步驟5，進行下一步8位數據的處理；
7、最后得到的CRC寄存器即為CRC碼；
8、將CRC結果放入信息幀時，將高低位交換，低位在前。

u  電氣連接注意事項
為了確保安全，電氣連接請由專業人員來完成。由于靜電能損傷儀器的內部電子器件，造成儀器性能降低或損壞。廠家建議采用如下措施防止儀器被靜電損壞：
在觸摸任何儀表的電子部件（諸如印刷線路板及其上的元件）之前，先從身體上釋放靜電。這可以通過觸摸一臺儀表機殼的接地金屬表面，或一根金屬導管或管子來實現；
為減少靜電聚集，避免過大的移動。把對靜電敏感的部件放在一個抗靜電的容器或包裝內運輸；
為從用戶身體上釋放靜電并保持靜電可以釋放，請佩戴一個與接地電線相連的肘節靜電捕集器；
如有可能，使用抗靜電的地面襯墊或工作臺襯墊
儀器維護
  維護日程

維護任務	周期	備注
清洗傳感器	每星期	清洗頻率可根據具體的應用場合而定
檢查傳感器是否損壞	每月
校準傳感器	出廠前已做3D標定，用戶無需校準，特殊情況下，可根據主管部門所要求的維護日程進行。
