S-CGRD系列粉塵濃度檢測儀測量塵埃粒子經過一個固定探頭的靜電荷感應量。塵埃粒子與探頭感應產生靜電荷，通過探頭進行信號放大并傳送進監測控制系統。靜電荷的大小與塵埃粒子的流量成比。本系統的高科技電子線路把這部分電荷轉換成為控制信號輸出，啟動粉塵超標排放警報，同時用于連續記錄粉塵粒子的總量或濃度。
S-CGRD系列裝置提供了目前世界最新交流耦合技術。這是現代最精確和穩定的監測技術，特別適合連續排放記錄和數據累積。本監測系統工作原理是運用塵埃粒子流經探針周圍所產生的電荷感應來確認塵埃粒子在線排放量（mg/sec）或排放濃度(mg/m3）。在燃燒工況相對穩定的情況下（ 即在同一個排放點上，流速、溫度、壓力、濕度和煙塵顆粒性質都沒有很大的變化，小于±90%的變動 ），本系統經直接校定后也可用于在線監測排放濃度（單位＝mg/M3）。

Ø 使用范圍
S-CGRD系列粉塵濃度檢測儀廣泛應用于各種工業用途，包括：煉鋼、發電、石油、化工、醫藥、建材加工、采煤和采礦、水泥制造和包裝等行業。典型用途包括布袋除塵器濾袋破損的探測，或粉狀材料回收、產品輸送總量監測，或各種大小、各種燃料的鍋爐煙塵排放濃度監測。


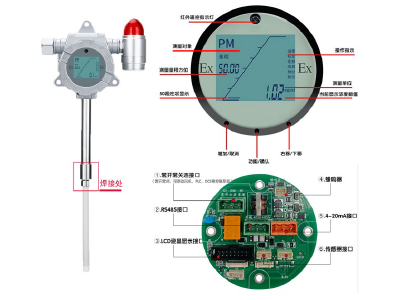

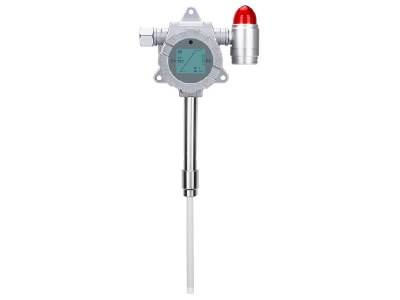

Ø  產品介紹
S-CGRD系列粉塵濃度檢測儀四大特點：
1、采用最先進的實用技術—專利改進型交流耦合技術，對粉塵的探測靈敏度高，線性度好，粉塵沾染探頭后不影響測量靈敏度，免維護免清理。
2、標準三線制4-20mA電流輸出，抗干擾能力強，易于遠距離信號傳輸，對信號傳輸導線無特殊要求，輸出電流與粉塵濃度成線性關系，方便后續的PLC數據處理。
3、安裝使用與三線制壓力變送器完全一致，現場工程技術人員無須任何特殊培訓即可正確使用，安裝方便運行可靠。
4、接線盒內置一體化變送器輸出的4-20mA電流與粉塵感應探針之間電氣隔離，實現信號的安全傳輸。


技術規范

操作環境溫度	-20℃～60℃ （電子部件）
操作環境濕度	濕度 90%
操作環境振動	最高連續震蕩量，任何方向、任何頻率：均方根值 2g (20m/s2)
操作環境電磁場	在50 赫茲時最高值=60X/m (相等于一個1 米×1 米正方形電磁線圈內有50XT 的磁場)
操作環境保護	保護等級：IP66/NEMX4 鋁合金殼體，適合非腐蝕性環境內安裝，不銹鋼探針
管道氣體壓力	-0.1 – 1MPX
管道氣體流速	1m/s～30m/s
管道氣體溫度	0℃～250℃（260℃-800℃可定制）
管道外徑	0.1米～4 米
探針結構	標準探針是φ16mm，長度100mm-1000mm，探針材質：稀土非晶合金,
塵埃顆粒大小范圍	標稱0.1μM～200 μM， 在標稱范圍外仍然能夠接收但信號特性有點不同。
粉體材料	包括：粉塵，煤粉，面粉，灰塵，煙塵，石墨，二氧化錳，生石灰等各種顆粒物
零點漂移	(時間) 每年低于量程的 1% 。
零點漂移	(溫度) 在指定的溫度范圍內，低于量程的 1%。
滿量程漂移	(時間) 每年低于量程的 1%
滿量程漂移	(溫度) 在指定的溫度范圍內，低于量程的 1%。
線路穩定性	系統所有部件均選用高穩定性電子組裝件。
噪音抵抗性	所有50 或60 赫茲音頻和諧波均在信號被接收之前全部濾掉
測量范圍	0-10mg/50mg/100mg/200mg/1000mg/30g/100g/m³

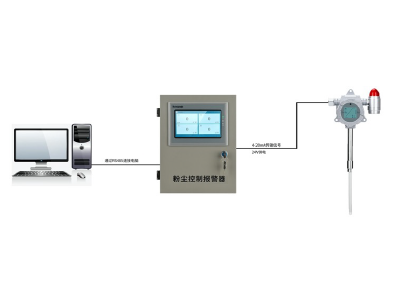

變送器輸出方式	三線制4-20mA 四線制RS485
變送器電源	24V(15V～32V范圍內可用)
測量精度	±5%
探針長度選擇	探針長度請按照公式選取，即 D/3 ≤  L  ≤ 2D/3 ( 其中： D – 管道內徑 ，L –探針長度)


Ø
Ø 安裝及注意事項
傳感器的安裝
①傳感器最好裝在垂直管道上，距閥門、彎頭5倍以上管徑處，需在水平管道取樣時，不得裝在底部。對多個箱體并聯運行的煤氣除塵系統，應在被測除塵箱體的出口處進入凈煤氣總管前的管道上開孔（開孔尺寸為φ32mm）,將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部。

粉塵濃度檢測儀管道安裝示意圖
②傳感器探棒的長度，根據用戶需測管徑由儀表廠家選配成套供應。底座應是傳感器探棒的絕緣套頂端與管道內 壁持平或突出管道內壁。底座由儀表廠家配套供應。
③傳感器與插座之間加紫銅墊，以絲扣連接并擰緊防止管內有毒氣體泄漏。
④傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的接線端子，然后壓緊密封膠圈，外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。


Ø  安裝時注意：
（1）傳感器底座及長度尺寸由廠家提供，底座在管道開孔尺寸φ32±2mm。
（2）傳輸導線請選用0.75mm2 --  1.5mm2普通三芯線（在干擾特別強的環境下，請使用帶屏蔽三芯電纜，并將屏蔽層良好接地）。

Ø  S-CGRD系列粉塵濃度檢測儀校準說明
利用等速取樣測試（Isokinetic sXmpling test）對S-CGRD系列粉塵濃度檢測儀進行校準后，可將其設置成為直接輸出總量單位mg/M3 數據。但如果等速采樣的取樣口處于探頭的上游，或者太接近探頭，取樣儀器插入時影響了探頭周圍氣流的穩定，就不能對S-CGRD系列粉塵濃度檢測儀進行有效校準。因此，必須把探頭安裝在取樣口的上游1 米以外的距離。在S-CGRD系列粉塵濃度檢測儀設備中，通常需要設置三條水平線，分別顯示代表三個不同的粉塵排放濃度。它們是正常操作水平線、報警線（說明過濾器中有破損的過濾袋）和超標排放線（說明在過濾系統中有重大故障）。這三條線被設置在4～20mX 的輸出數據范圍內，由于S-CGRD系列粉塵濃度檢測儀測量的粉塵濃度值和電流（4-20mA）輸出數據值之間是一種線性關系（注：0％＝4mX,100％＝20mX），所以在等速取樣測試中，可以建立一個換算系數（用K 來表示）來計算其它粉塵排放濃度值。


Ø  K換算系數的計算
X. 利用毫安表在上面的等速取樣測試中，假設從等速取樣測試中得到總量值為10mg/m³,若毫安表的讀數為8 mX，減去4 mX的基本電流所得的最終值為 4 mX。因此換算系數K 由毫安值讀數為：10/4＝2.5 mg/mX
如果變送器輸出為16mX，減去4mX 的基本電流值，所得的最終調整值為12mX。最后用系數K 所計算出的粉塵排放總量值為: 2.5×12 = 30 mg/m³在排放工況穩定狀態下（流速改變<±90％），重復以上步驟可直接計算排放濃度的 K系數，單位 mg/m³
B. 利用客戶的PLC(DCS或PC) 控制系統顯示           數值計算和調整過程參見X
注意：利用《抽樣稱重法》對設備進行校定時，必須符合中國國家環保局及屬下機構所認定的有關步驟以及使用經過認定的設備和工具。
Ø  安裝示例：

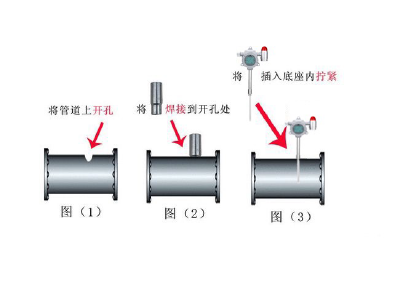

1.將變送器的底座接口取下，垂直焊接在直管段較長的水平管道頂部，管道開孔尺寸φ32±2mm。(如圖)

Ø  S-CGRD注意事項：

1.  避免用干布過猛擦拭探針，如需擦拭可用濕布進行勿用水或有機溶劑擦拭。
2.  遠離強電磁場，如果必須經過強電磁場，需用金屬套管套住探針。
3.  安裝好后盡量不要隨意移動設備，以免在移動過程中磕碰影響使用。
此設備需24V供電。
