產品簡介

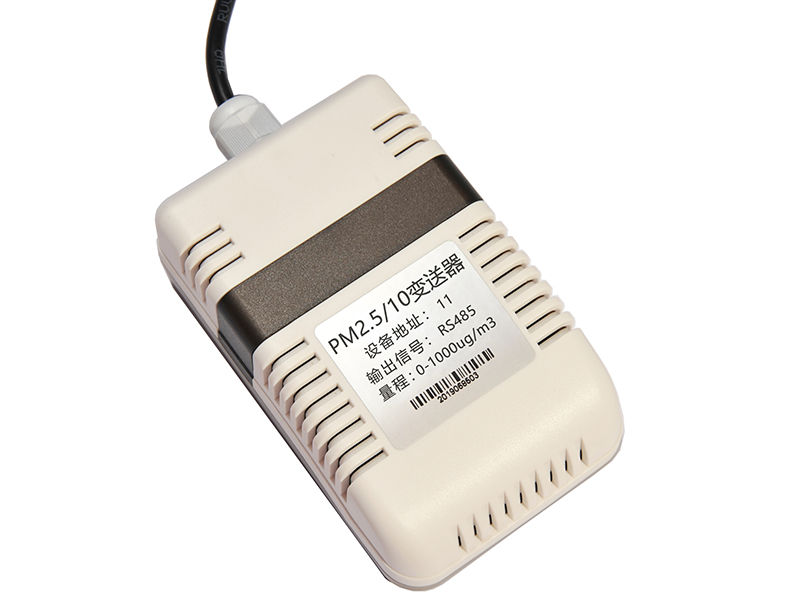

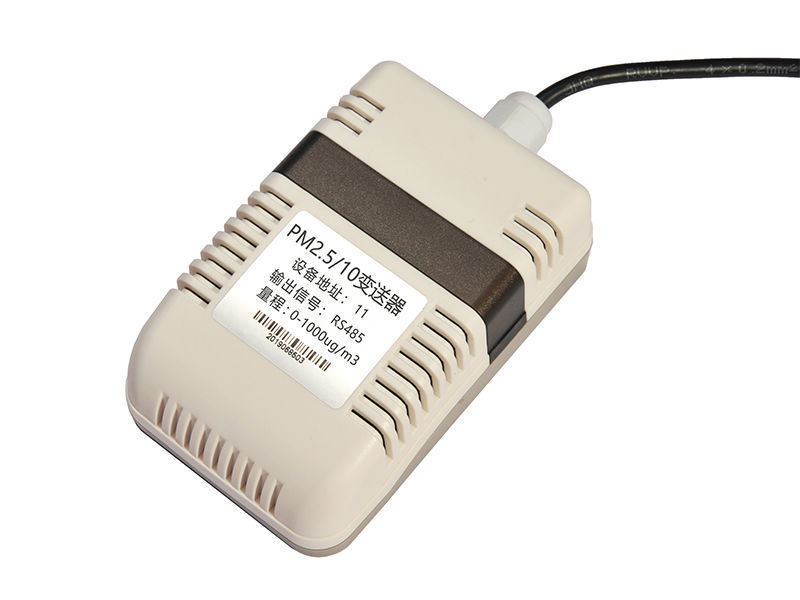

TSP傳感器，又稱全塵傳感器、揚塵傳感器或TSP傳感器，該傳感器采用激光散射原理得到空氣中1-100微米的懸浮顆粒物濃度，使用進口激光器與感光部件，數據穩定可靠；內置風扇，數字化輸出， 集成度高。由于風力風向等因素影響，很多情況下 TSP 濃度空間分布并不均勻，如工地、道路、石子加工廠等，此時更適合進行多布點測試。采用 RS485 接口。抗干擾能力強。為便于工程組網及工業應用，本變送器采用工業廣泛使用的 MODBUS-RTU 通訊協議。
主要參數
| 參數名稱 | 參數內容 |
| 直流供電 | 9 - 24V DC |
| 平均功耗 | 300mW |
| PM100測量范圍 | 0-20000ug/m3 |
| PM100分辨率 | 1ug/m3 |
| PM100測量精度 | ±30ug/m3 和土20%最大值（25°C、50%） |
| 工作溫度 | -10-50°C |
| 工作濕度 | 0-70% |
| 工作大氣壓 | 86-110kpa |
| 響應時間 | <6s |
| 使用壽命 | 1年（空氣中） |
| 輸出信號 | RS485 （Modbus 協議） |
使用方法
線序?qū)?yīng)的顏色如下表所示| 線色 | 說明 |
| 紅色 | 電源正(9-24V DC) |
| 黑/藍色 | 電源負 |
| 黃色 | 485-A |
| 綠色 | 485-B |
注意事項
本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可 以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通 過指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同 時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置助手進 行配置和測試。
本產品也可以多個傳感器組合在一條485總線使用。理論上一條總 線可以接16個以上的485傳感器。組合前用我司的助手軟件將傳感器配 置不同的地址。
通信協議
| 地址碼 | 功能碼 | 起始地址 | 請求寄存器數量 | 校驗碼 |
| 1 字節 | 1 字節 | 2 字節 | 2 字節 | 2 字節 |
應答幀
|
地址碼 |
功能碼 |
數據長度 |
回傳數據內容 |
校驗碼 |
| 1 字節 | 1 字節 | 1 字節 | N 字節 | 2 字節 |
寄存器地址
| 寄存器地址 | PLC 組態地址 | 內容 | 操作 |
| 0013 H | 40020 | TSP值(單位:ug/m³) | 只讀 |
讀取設備地址 0x01 的 TSP 值
問詢幀
|
地址碼 |
功能碼 |
起始地址 |
請求寄存器數量 |
校驗碼 |
| 0x01 | 0x03 | 0x00 0x13 | 0x00 0x01 | 0x75 0xCF |
應答幀
|
地址碼 |
功能碼 |
數據長度 |
TVOC值 |
校驗碼 |
| 0x01 | 0x03 | 0x02 | 0x00 0xD0 | 0xB9 0xD8 |
數據換算：
00 D0 H（十六進制）= => 208 TSP值 =208ug/m³
將設備地址 0x01 改為 0x02
問詢幀
| 地址碼 | 功能碼 | 起始地址 | 寫入寄存器數值 | 校驗碼 |
| 0x01 | 0x06 | 0x00 0x3E | 0x00 0x02 | 0x69 0xC7 |
應答幀
| 地址碼 | 功能碼 | 起始地址 | 寄存器數值 | 校驗碼 |
| 0x01 | 0x06 | 0x00 0x3E | 0x00 0x02 | 0x69 0xC7 |

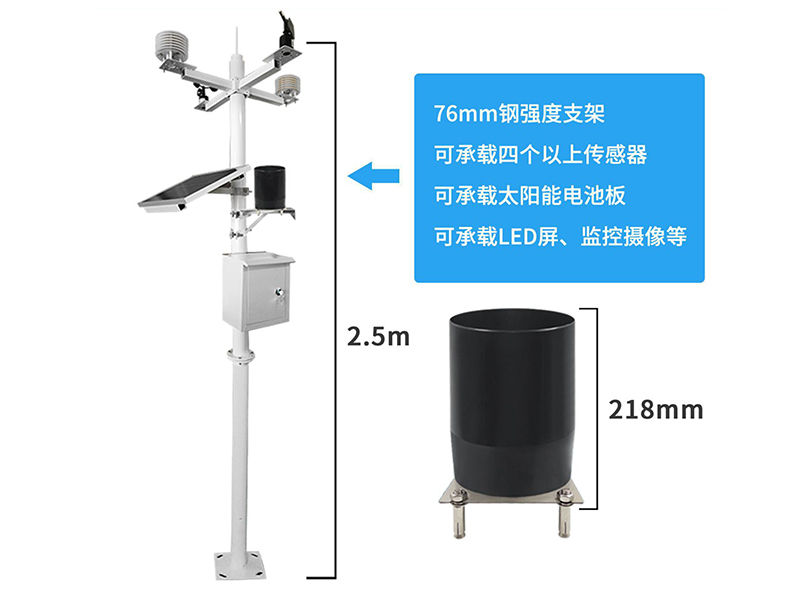

S-CG60專業環境監測氣象站6米支架安裝帶太陽能供電
