一、常見傳感器及設備

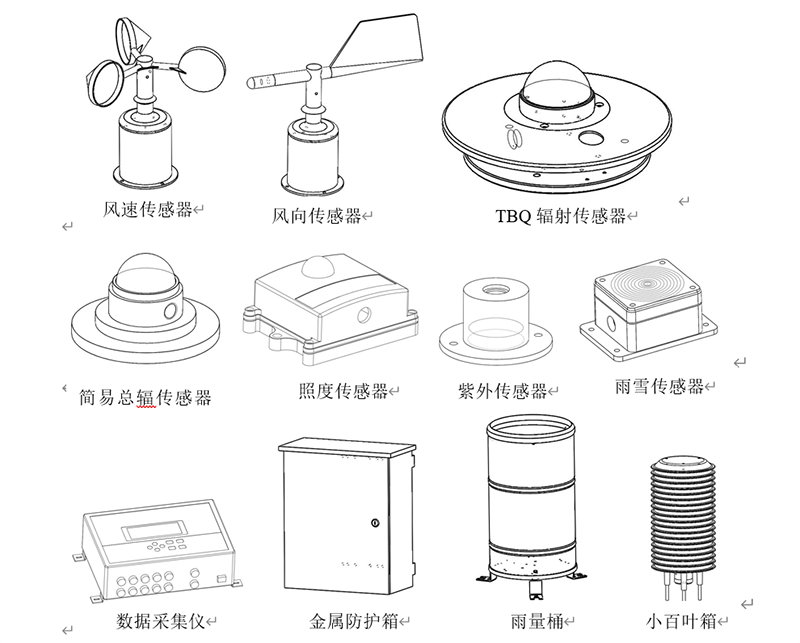

傳感器列表：
1、風速傳感器
2、風向傳感器
3、TBQ輻射傳感器
4、簡易總輻傳感器
5、照度傳感
6、紫外傳感
7、雨雪傳感器
8、數據采集儀
9、金屬防護箱
10、雨量桶
11、小百葉箱
以上傳感器客戶根據自己的實際情況配置，傳感器具體的工作原理請詳見S-CG自動氣象站說明書。

二、安裝示意圖

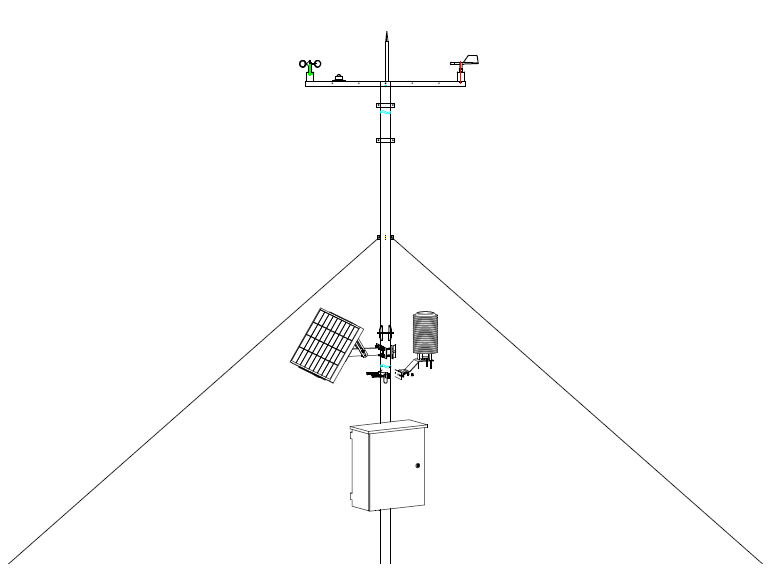

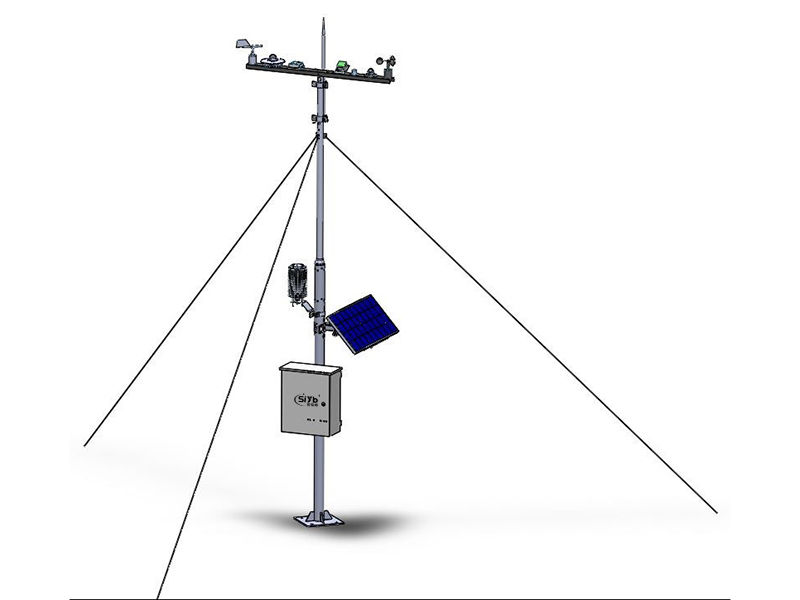

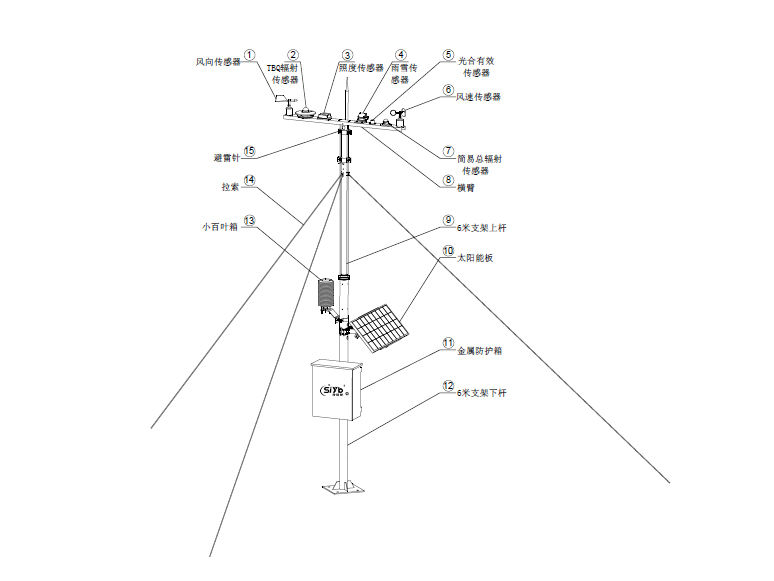

圖1   6米支架安裝示意圖
準備好安裝工具：
1、平口和十字螺絲刀
2、扳手，活動扳手，套筒
3、老虎鉗，尖嘴鉗，剝線鉗
4、萬用表，電烙鐵
5、沖擊鉆

三、安裝過程

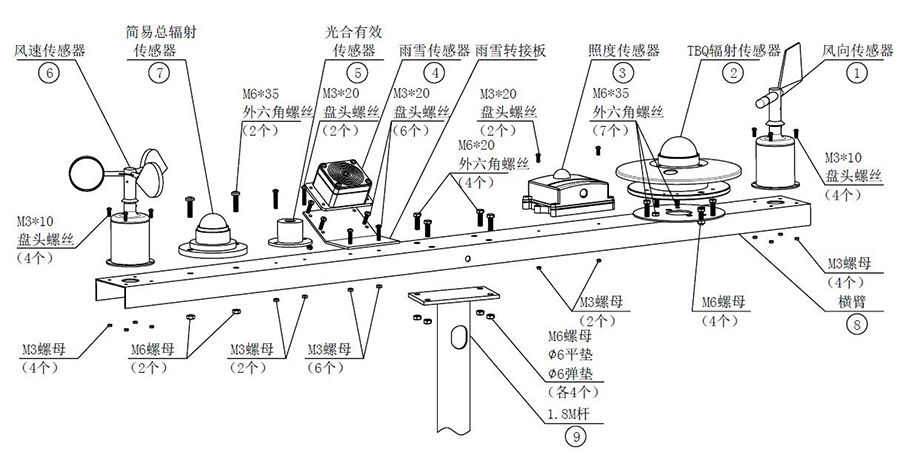

3.1  橫臂及相關傳感器安裝

1. 安裝前請檢查橫臂及相關傳感器是否正常。
2. 風速傳感器，使用M3*10盤頭螺絲及M3螺母將其固定于橫臂一端對應安裝位置上。
3. 風向傳感器，使用M3*10盤頭螺絲及M3螺母將其固定于橫臂另一端對應安裝位置上。
4. TBQ輻射傳感器，先將TBQ輻射盤使用M6*35外六角螺絲及螺母固定于橫臂上，并將調平螺絲鎖上，再將傳感器使用M6*35外六角螺絲及螺母與輻射盤固定。
5. 簡易總輻射傳感器，使用M6*35外六角螺絲及螺母固定。
6. 照度傳感器，使用M3*20盤頭螺絲及螺母固定。
7. 光合有效傳感器，使用M3*20盤頭螺絲及螺母固定。
8. 雨雪傳感器，使用M3*20盤頭螺絲及螺母連接固定雨雪支架及雨雪傳感器。
9. 橫臂，使用M6*20外六角螺絲及螺母、平墊、彈墊固定于1.8M桿上。
10. 將已安裝固定傳感器引線使用扎帶固定于橫臂有小孔一側。從上往下扎好傳感器的導線從穿線孔穿入加長桿內。

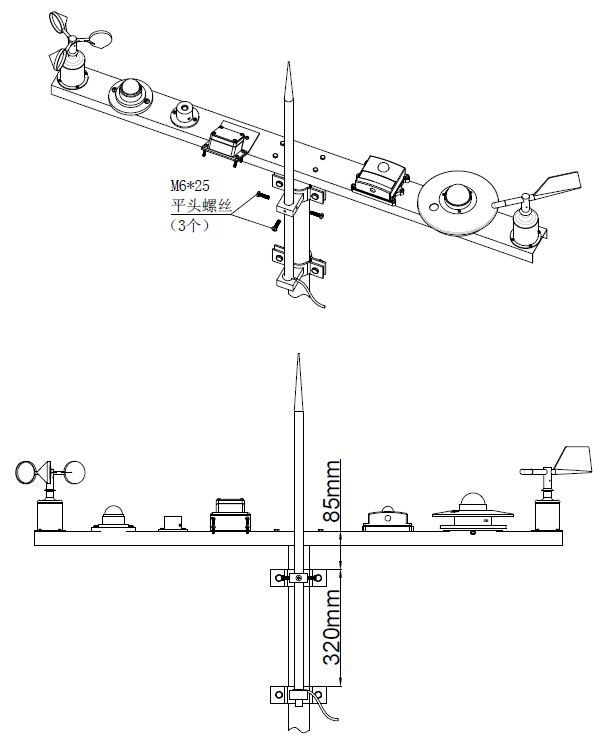

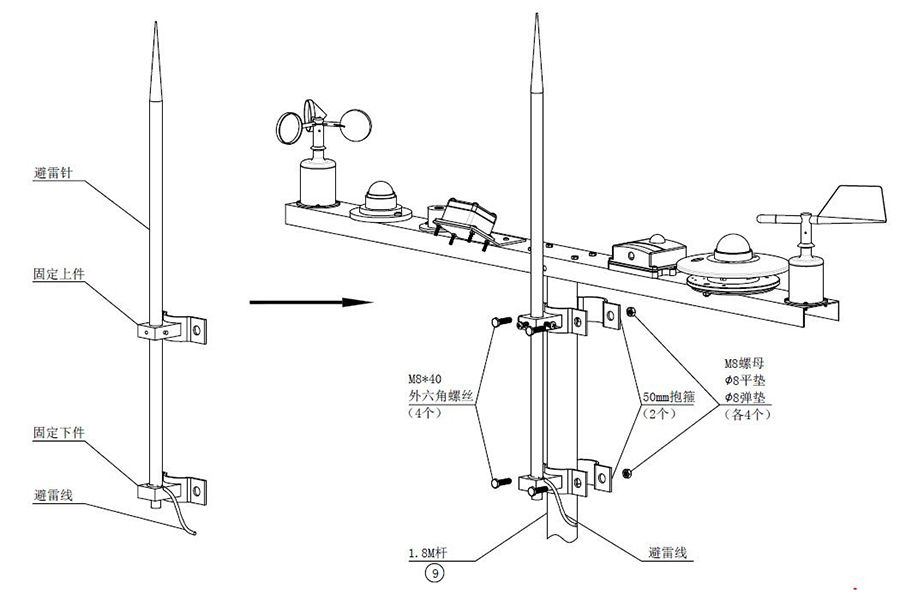

3.2  避雷針安裝

1、將避雷針穿過固定上件孔，避雷針螺紋桿頭旋入固定下件螺絲孔中扭緊；
2、將步驟①組裝完成后附著到6米支架上桿桿上，調整好位置后，按圖示安裝，用4個M8*40外六角螺絲、2個76mm抱箍、4個¢8平墊、4個彈墊、4個M8螺母固定；
備注：避雷針的安裝位置尺寸參考下頁尺寸附圖。
避雷線安裝：
1、取出M8*35的螺絲，Φ8彈墊、Φ8平墊各1個，將避雷線與外六角8*35的 螺絲纏繞2圈后，依次裝配好平墊、彈墊，最后將M8*35的螺絲擰入支架上桿的M8孔內。注意，一定要保證避雷線被螺絲夾緊，否則會影響避雷效果。
2、避雷線的另一頭需要與避雷針相連，最后可用錫焊將避雷線與避雷針焊接，確定其牢固相連，還可以使用膠布將避雷線纏繞幾圈，避免由于其他因素導致銅線脫落。
注：請確保支架主體、支架預埋件、扁鋼和角鋼，四個部件相連，否則將影 響避雷效果，嚴重時會損壞支架上的儀器。
3、 將3個M6*25平頭螺絲旋入固定上件螺孔中，用力扭緊將避雷針固定緊。

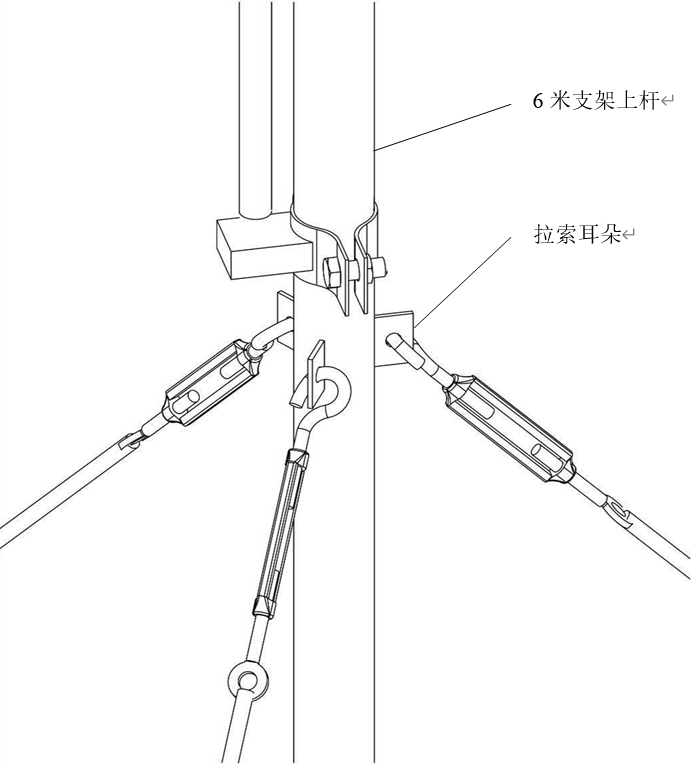

3.3  拉索安裝

1.將鋼絲拉索分別系在3花蘭螺絲圓孔上。
2.將3個花蘭螺絲掛鉤鉤在6米支架上桿拉索耳朵孔中。
備注：拉索另一端固定到地面，安裝方式及尺寸見下頁。

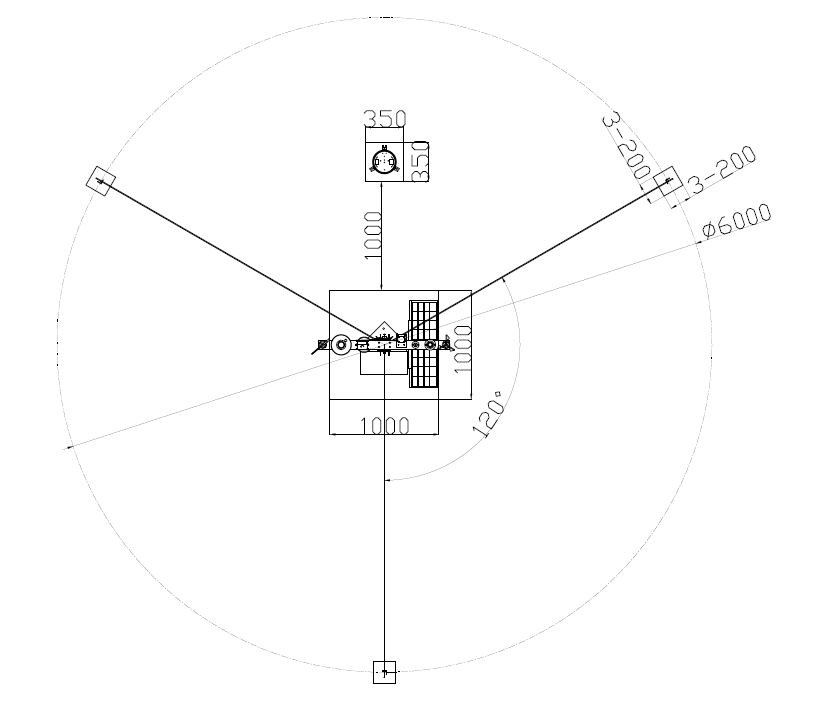

3.4  6米支架工程安裝

1. 如圖所示，將扁鋼和角鋼焊接成的防雷網安裝在距離地面深600mm處（防雷網結構俯視圖見下頁）。
2.      安裝好防雷網后，再將絲桿一端焊接在扁鋼上，另一端依次穿過土層和地基最終保證有80mm露出地面，用于固定支架底座。
3.      在離中心3M處360°等分安裝3個固定拉索的預埋件，用來安裝防風索。
如圖示安裝支架，用4個¢16平墊，4個¢16彈墊，4個M16螺母固定支架。
3.5  6米架上桿與6米支架下桿組裝 1.      參照步驟3.3完成防風拉索的安裝。

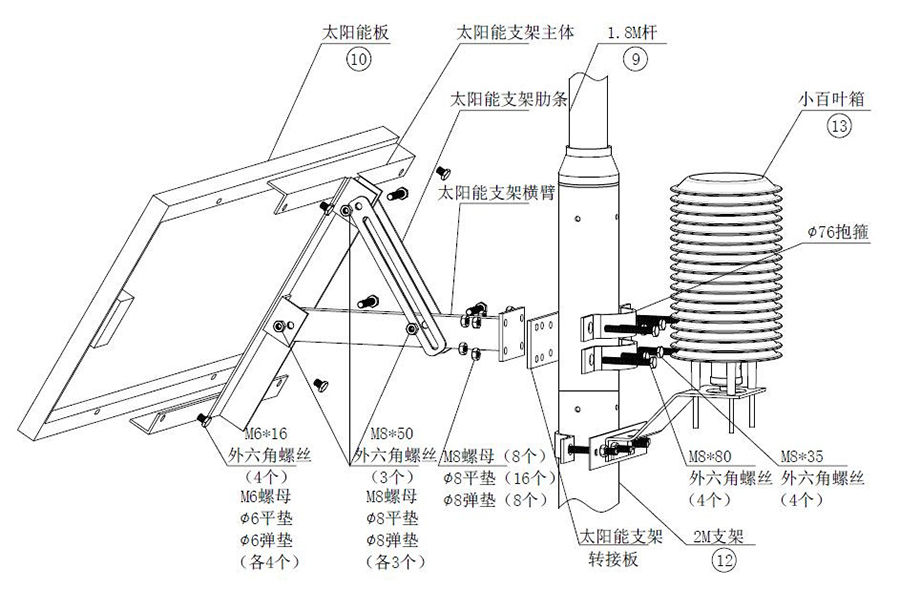

3.6  太陽能板安裝

1.如圖所示，用外六角M6*16螺絲、¢6平墊、彈墊、M6螺母各4個將太陽能板和太陽能方框固定（注意太陽能板安裝方向）。
2.用4個外六角M8*50螺絲、M8螺母、¢8平墊、¢8彈墊將76mm抱箍和太陽能斜桿固定在支架上。
3.太陽能框與斜桿固定（注意調整太陽能板的角度），使用1個外六角M8*80螺絲，2個¢8彈墊，3個M8螺母（1個在斜桿外面，兩個在斜桿里面）。
4.將太陽能電源線從抱箍下端的孔穿入支架管內。
備注：太陽能板必須朝向正南方.

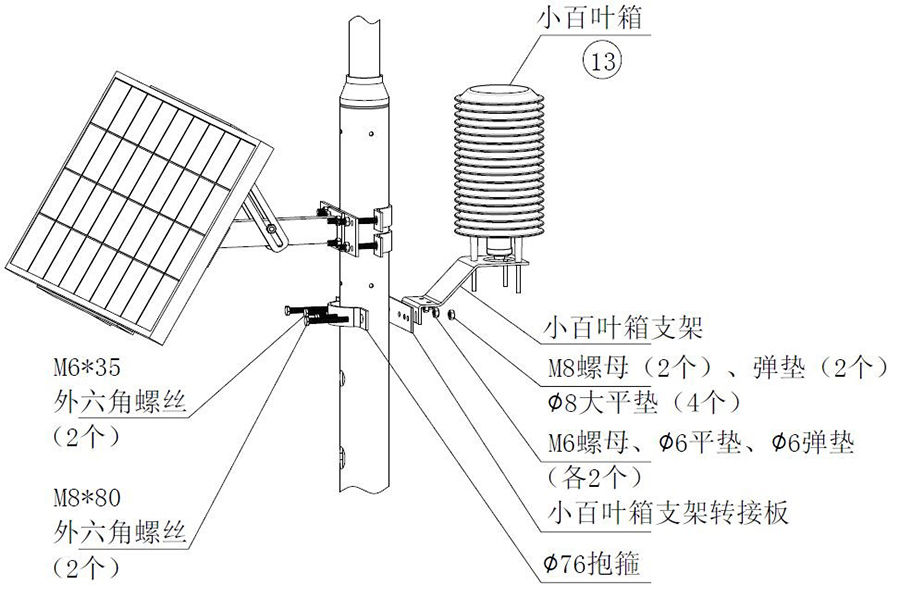

3.7  輕型百葉箱安裝

1. 安裝前請檢查小百葉箱及相關傳感器是否正常。
2. 小百葉箱支架，使用M6*35外六角螺絲、螺母、彈墊、平墊與小百葉箱支架轉接板固定。
3. 將小百葉箱絲桿穿入小百葉箱支架上并使用M5螺母緊固。
4. 使用φ76抱箍及M8*80外六角螺絲、螺母、彈墊、平墊固定已安裝小百葉箱支架及小百葉箱。

備注：在將百葉箱固定在百葉箱支架上時，只需將百葉箱固定緊，不會出現晃動的情況即可，切勿用力過大，導致百葉箱頂蓋破裂，影響產品的正常使用！！！

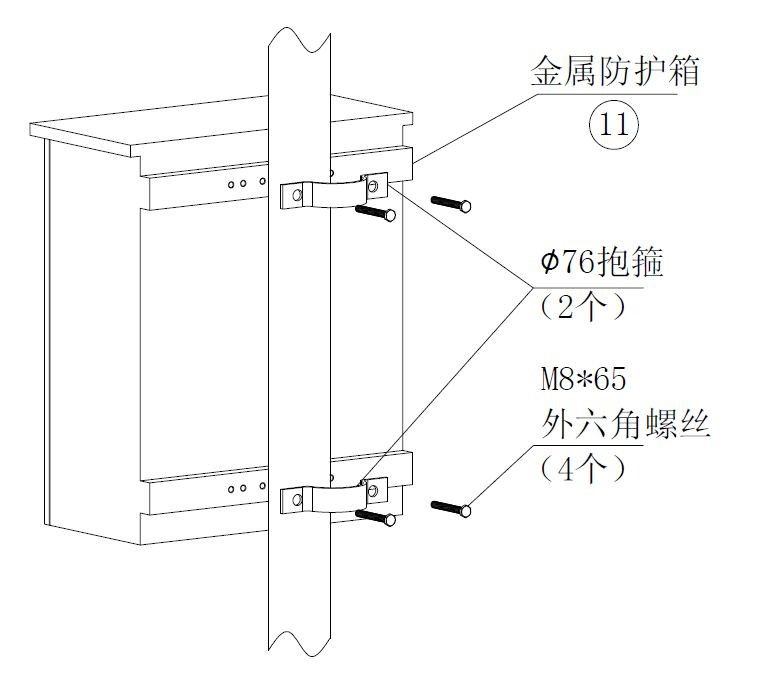

3.8  金屬防護箱安裝

1.方管是直接連接在金屬防護箱之上的，上面有對應的孔；
2.金屬防護箱與2米支架固定，使用76mm抱箍2個，外六角M8*80、Φ8大平墊、Φ8彈墊、M8螺母各4個。
3.太陽能供電線、采集儀負載線、從防護箱的底部引入，等待下一步繼續安裝；   備注：防護箱安裝在出線孔上方，距離地面高度約0.8米。

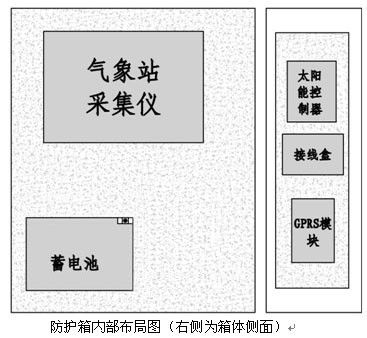

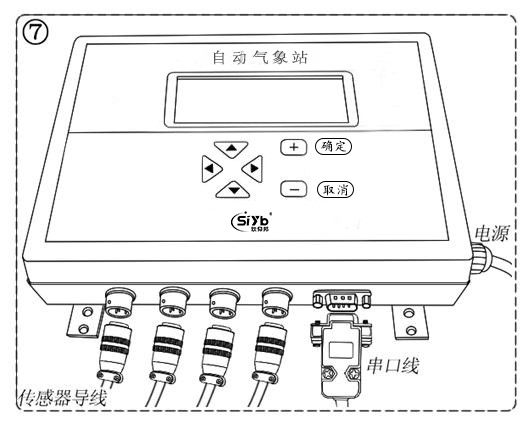

3.9  防護箱內部儀器安裝

1.防護箱內部按圖示布局，使用手電鉆打孔，M3螺絲螺母固定。
2.把數據線從防護箱下端孔中穿入防護箱.
3.按接口的芯數接好各個傳感器（針數對應，不會接錯）。
4.接好采集儀電源線，查看采集儀是否顯示正常，對應的傳感器顯示是否正常。
5.接上串口線，連接到電腦上，用普惠自動氣象站軟件查看，通訊是否正常。
    這里需要說明的是，我們的采集儀與氣象電腦之間的通訊方式分為有線通訊和無線通訊。       有線通訊根據通訊距離的遠近可選用RS232（20米內）,RS485（800米）通訊。無線通訊分為數傳電臺（300米）和GPRS通訊（移動通訊網絡覆蓋的區域。不同的通訊方式檢查通訊 的方法不同，具體請參看軟件操作說明。

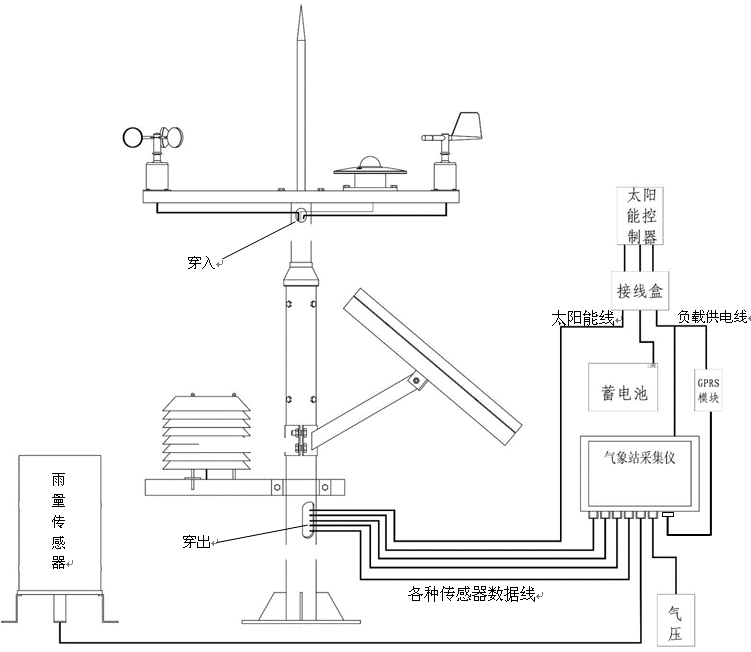

四、系統接線圖

五、注意事項說明

1. 選定好的安裝地點，如果是土地最好做好水泥基礎。支架和雨量桶需要安裝膨脹螺絲固定。最好是在上好膨脹螺絲之后再加上水泥基礎。
2. 在一些沿海地帶，在三腳架上還得拉上防風索，以保證其抗風能力。特別是安裝在樓頂的氣象站還得做好防雷措施,安裝避雷針。
3. 對于220V市電的走線問題，要兼顧用電安全和安裝地建筑外觀效果

1. 安裝過程中很可能有剪斷電線重新連線或者焊接的情況。

1. 對于一些傳感器接上去之后沒有正確顯示數據的情況，我們可以采用替換法和測量電壓法來判斷故障情況。
2. 對于以上的說明有不清楚的地方請聯系我們。
