1. 產品介紹

1.1產品概述

我司設計的二氧化氮變送器，采用進口一線大品牌電化學二氧化氮傳感器，具有反應迅速靈敏、抗干擾能力強的特點，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。適用于需要監測二氧化氮泄漏濃度的場合。

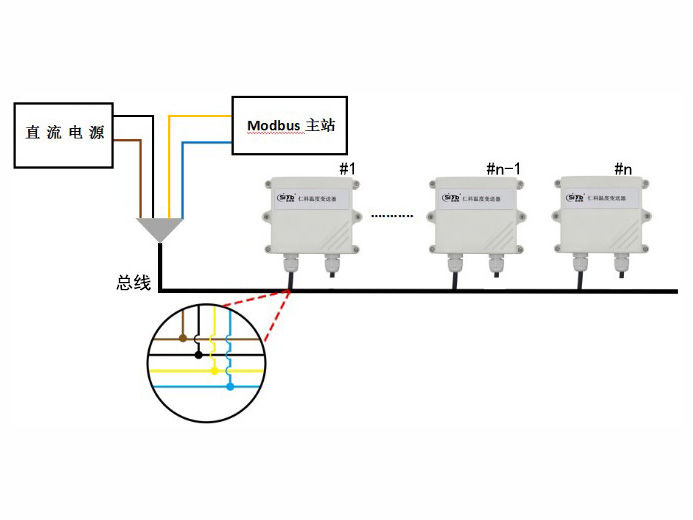

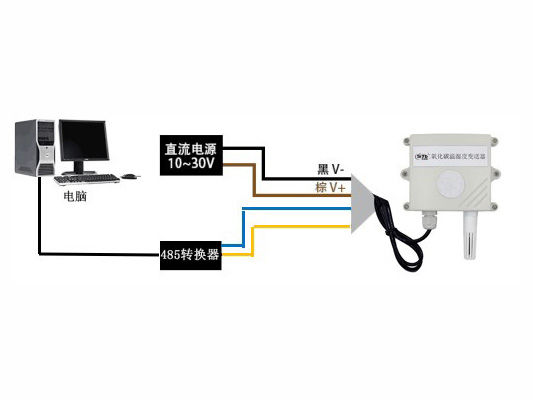

設備采用寬壓10-30V直流供電，485信號輸出，標準Modbus-RTU通信協議、ModBus地址可設置，波特率可更改，通信距離最遠2000米。

1.2功能特點

■采用進口一線大品牌電化學傳感器，穩定耐用。
■量程0-20ppm、0-2000ppm可選，其他量程亦可定做。
■測量精度高，可達±3%FS以內,重復性可達±2%以內。

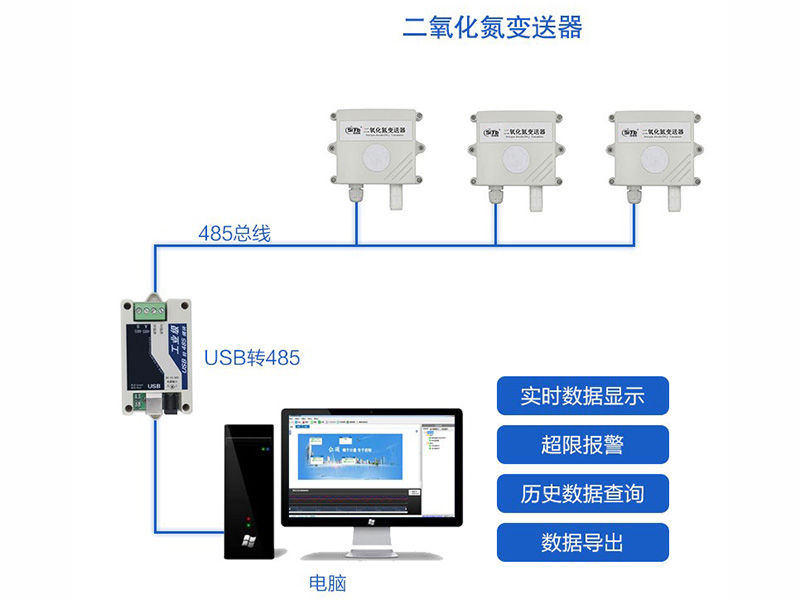

■485通信接口標準ModBus-RTU通信協議，地址、波特率可設置，通信距離最遠2000米。
■可選配高品質OLED顯示屏，現場可直接查看數值，夜晚亦可清晰顯示。
■現場供電采用10~30V直流寬壓供電，可適應現場多種直流電源。

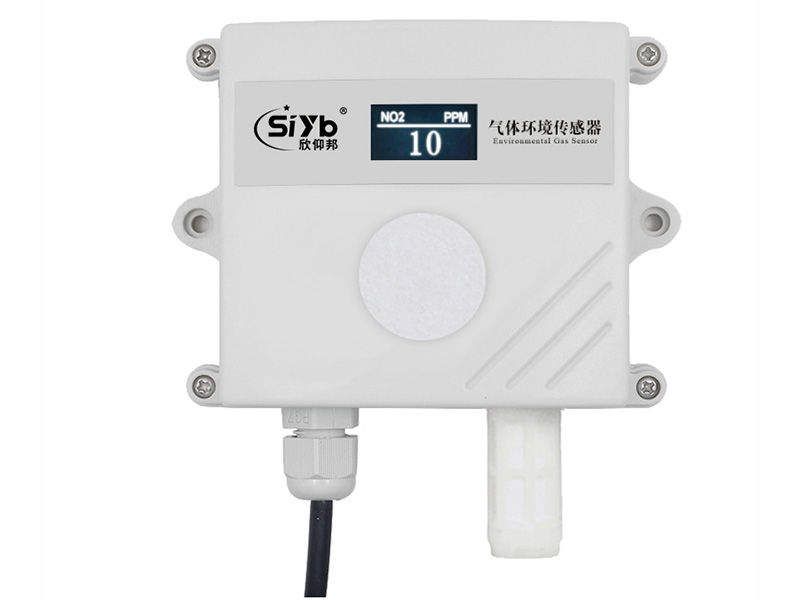

■產品采用壁掛式防水殼，安裝方便，防護等級高可應用于惡劣的現場環境。

1.3主要技術指標

供電電源	10~30V DC
平均功耗	0.18W
輸出信號	485
溫度測量范圍	-40℃~80℃
溫度精度	±0.5℃(25℃）
濕度測量范圍	0~100%RH
濕度精度	±3%RH（60%RH,25℃）
工作溫度	-20~50℃
工作濕度	15~90%RH 無冷凝
工作壓力	91~111Kpa
NO2分辨率	20ppm：0.1ppm
	2000ppm：1ppm
穩定性	≤2%信號值/月
響應時間	20ppm：≤30S
	2000ppm：≤60S
預熱時間	≥5分鐘
檢測精度	±3%FS
重復性	≤2%
零點漂移	20ppm：≤±0.5ppm
	2000ppm：≤±20ppm

以上所有規格參數均在環境條件：溫度20℃、相對濕度50%RH、1個大氣壓，待測氣體濃度最大不超過傳感器量程的環境下測得。

1.4產品選型

S-					公司代號
	SCNO				NO2變送傳感器

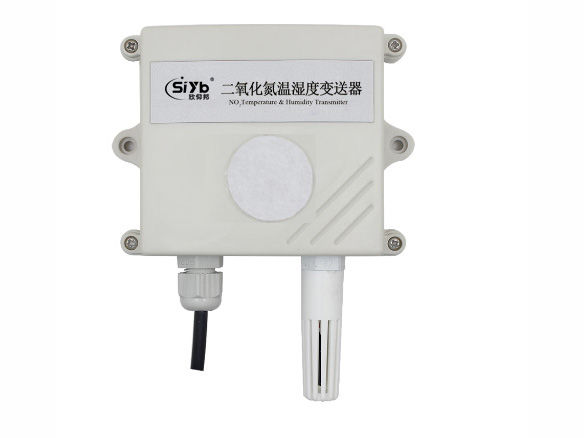

	SCNO2S				NO2濃度溫濕度三合一變送傳感器
		N01-			RS485（Modbus協議）
			2-		壁掛王字殼
			OLED -		王字殼帶OLED 屏幕（二氧化氮溫濕度一體無此型號）
				-20P	量程為20ppm
				-2000P	量程為2000ppm

4.通信協議

4.1通訊基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

4.2數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

4.3寄存器地址

單NO2設備 （其他寄存器相同）

寄存器地址	PLC或組態地址	內容	操作	范圍及定義說明
0000 H	40001	NO2濃度值	只讀	20ppm量程變送器擴大10倍值上傳，2000ppm變送器實際值上傳
0002 H	40003

NO2溫濕度一體設備

寄存器地址	PLC或組態地址	內容	操作	范圍及定義說明
0000 H	40001	濕度值	只讀	0~1000 （擴大10倍后的數值）
0001 H	40002	溫度值	只讀	-400~800 （擴大10倍后的數值）
0002 H	40003	二氧化氮濃度值	只讀	20ppm量程變送器擴大10倍值上傳，2000ppm變送器實際值上傳
0032 H	40051	溫度校準值	讀寫	擴大10倍后寫入
0035 H	40054	濕度校準值	讀寫	擴大10倍后寫入
0038 H	40057	NO2校準值	讀寫	量程為20ppm時，擴大10倍寫入，量程為2000ppm時，實際值寫入
07D0 H	42001	設備地址	讀寫	1~254（出廠默認1）
07D1H	42002	設備波特率	讀寫	0代表2400  1代表4800 2代表9600

4.4通訊協議示例以及解釋

4.4.1 讀取地址為0x01設備的地址以及波特率

問詢幀（例如：地址為0x01 波特率為4800）

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x07 0xD0	0x00 0x02	0xC4	0x86

應答幀

地址碼	功能碼	有效字節數	波特率	地址	校驗碼低位	校驗碼高位
0x01	0x03	0x04	0x00 0x01	0x00 0x01	0x6A	0x33

4.4.2 修改地址

問詢幀（假設修改地址為0x02  注意：修改地址后需斷電重啟設備）

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

應答幀

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

4.4.3 修改地址為0x01的波特率

問詢幀（假設修改波特率為9600  注意：修改地址后需斷電重啟設備）

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46

應答幀

地址碼	功能碼	起始地址	修改數值	校驗碼低位	校驗碼高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46

4.4.4讀取設備地址0x01的NO2值

  問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x02	0x00 0x01	0x25	0xCA

  應答幀（例如讀到NO2為5.0ppm）

地址碼	功能碼	返回有效字節數	NO2值	校驗碼低位	校驗碼高位
0x01	0x03	0x02	0x00 0x64	0xB8	0x53

NO2：
1F4 H(十六進制) =100 =>NO2=100 ppm

4.4.5讀取設備地址0x01的溫濕度及NO2值

  問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x03	0x05	0xCB

  應答幀

地址碼	功能碼	字節數	濕度值	溫度值	NO2值	校驗碼低位	校驗碼高位
0x01	0x03	0x06	0x01 0x67	0xFF 0xB5	0x00 0x64	0x34	0x89

溫度：低于0℃時溫度以補碼形式上傳。
FFB5 H(十六進制) = -75 => 溫度= -7.5℃
濕度：
167 H(十六進制)= 359 => 濕度= 35.9%RH
NO2值：當變送器為20ppm量程時
1F4 H(十六進制) =100 =>NO2=10 ppm
當變送器量程為2000ppm時：
1F4 H(十六進制) =100 =>NO2=100 ppm

4.5 NO2測量單位ppm與mg/m3換算關系

轉換公式是基于25℃和1個大氣壓：X ppm = (Y mg/m3)(24.45)/(分子量)或Y mg/m3 = (X ppm)(分子量)/24.45
僅適用于計算NO2：1ppm=1.88mg/m3   1mg/m3=0.53ppm
