• 項目背景

隨著中國經濟的快速發展，環境污染問題日易突出。雖然國家每年投入上千億元的資金進行治理環境，然而效果并不明顯。為了查清溯源，批量化、網格化的進行布局監測刻不容緩。然而，傳統國標監測站因價格太過昂貴，非常不利于批量推廣。



• 產品介紹

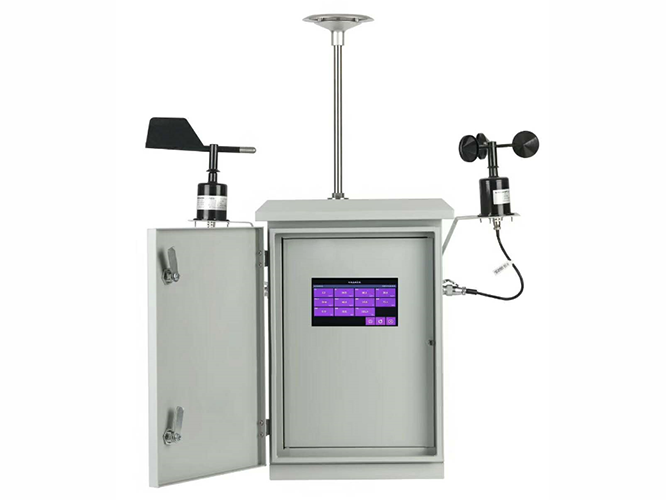

為了降低成本，適用于批量化、網格化的大氣監測需要，欣仰邦利用十多年氣體檢測儀生產經驗，聘請大氣監測的相關專家，歷年兩年多時間，終于研發出了S-SC900-AQI微型環境空氣質量監測儀。S-SC900-AQI微型環境空氣質量監測儀比基于分析儀構建的傳統型國標站相比，成本低5~10倍，監測氣體的性能卻同樣能達到PPB級別的精度；與市面上便宜的備選產品相比，S-SC900-AQI作為大氣網格化管理系統的終端設備，可以給網格化平臺提供強大的數據基礎，而且能根據現場進行校準，確保其具有最佳的可追溯性。

S-SC900-AQI微型環境空氣質量監測儀將各監測傳感器和分析儀將多路測試信號按序通過接口協議進入無線通訊節點設備DVR的獨立（DTU）傳輸通道，經避雷處理后輸入到單元內數據采集器，采集器將采集的數據經過無線數據傳輸終端通過 TCP/IP 網絡傳入到大氣在線監測系統，系統按照《國家空氣監測網子站監測數據報送傳輸協議》規定的內容接收和存儲子站上傳的監測數據，將接收到的數據進行解析、存儲、處理、審核及上傳等處理工作，以及在平臺上進行數據統計、分析和展示。


用戶可根據自身需求對S-SC900-AQI所測量的穩各參數進行增減。除常規參數的四氣（一氧化碳、二氧化硫、二氧化氮、臭氧）、兩塵（PM10、PM2.5）、溫度和濕度八項參數指標外，還可以選配一氧化氮（NO）、硫化氫（H2S）、揮發性有機化合物（VOC）、硫化氫（H2S）、二氧化碳（CO2）、氨氣（NH3）、噪聲、風速、風向、氣壓等氣象參數。

• 產品特點

1. 質量好，價格低，適合網格化，批量化推廣
2. 國外原裝進口四電極氣體傳感器，性能穩定、分辨率高；
3. 模塊化產品設計，方便后期維護
4. 內置大流量真空泵，反應時間比普通擴散式采集方式快1.5倍
5. 產品參數可根據客戶要求靈活訂制
6. 國內首創雙風扇內外循環設計，增加氣流流動，大幅增加性能穩定性；
7. 雙層保護箱設計，安全有保障
8. 內置大屏幕觸摸屏，完美展現各監測指數
9. 實時通過無線網卡上傳到云平臺上，進行大數據分析
10. 擴容性強，氣體，氣象五參數，噪音等都可選配
11. 配件齊全，太能陽供電，固定支架等應有盡有



• 各監測指數技術指標

1.NO₂、CO、SO₂、O₃監測設備參數
設備采用電化學的原理監測大氣因子濃度，檢測氣體的各項傳感器操作方便、測量準確、工作可靠，適用于工業現場或實驗室測量不同的要求。


氣體指標	一氧化碳	二氧化氮	二氧化硫	臭氧
檢測氣體	CO	NO2	SO2	O3
產品型號	S-SC700-CO	S-SC700-NO2	S-SC700-SO2	S-SC700-O3
檢測量程	0-10ppm	0-1ppm	0-1ppm	0-1ppm
分辨率	0.01ppm	0.001ppm	0.001ppm	0.001ppm
電源輸入	5V
信號輸出	TTL串口+0-5V電壓
采樣精度	±5%FS
重復性	±1%FS
工作溫度	-20~50℃
工作電流	≤50mA
響應時間	＜30s
工作溫度	0~95%RH(非凝結）

2.PM2.5、PM10監測設備參數
     S-SC900-AQI微型環境空氣質量監測儀使用激光散射法測量顆粒物濃度。用精密流量控制的真空泵吸入大氣中的測試氣體送至傳感器測量組件。當粒子經過聚焦激光所形成的光敏感區后，粒子散射的光被探測窗口上的微光電探測器收集，微光電探測器把接收的光強度信號快速、準確的轉化為等量電壓信號，信號的密集度對應于粒子的單位濃度值，揚塵濃度值進行系數轉換后通過數據接口實時輸出。


測定原理	光散射原理（光學粒徑切割，無需物理粒徑切割器）
監測粒徑	PM2.5, PM10
采樣流量	1L/min
濃度范圍	PM2.5:0-1000ug/m3   PM10:0-1000 ug/m3
監測精度	1 ug/m3
重現性	≤±2%
準確性	≤±10%
采樣周期	1分鐘（1-999秒可設,）



3.氣象參數
具備風速、風向、溫度、濕度、大氣壓環境氣象五參數的監測，可通過風向對顆粒物的運動趨勢做科學預測和報警；

3.1風向
測量范圍：0～360°
準 確 度：±3°
啟動風速：≤0.5m/s
供電方式： DC 12V
輸出形式：RS485
負載能力：電流型輸出阻抗≤250Ω
          電壓型輸出阻抗≥1KΩ
工作環境：溫度-40℃～50℃
             濕度≤100%RH
防護等級：IP45
線纜等級：額定電壓：300V 溫度等級：80℃
產品重量：210 g
產品功耗：5.5 mW

3.2風速
測量范圍：0～70m/s
準 確 度：±(0.3+0.03V)m/s（V:風速）
分 辨 率：0.1m/s
啟動風速：≤0.5m/s
供電方式：DC 12V
輸出形式：RS485
負載能力：電流型輸出阻抗≤600Ω
           電壓型輸出阻抗≥1KΩ
工作環境：溫度-40℃～50℃
          濕度≤100%RH
防護等級：IP45
線纜等級：額定電壓：300V 溫度等級：80℃
產品重量：130 g
產品功耗：50 mW

3.3溫度、濕度大壓力
溫度                濕度
測量范圍： -40～80℃          0～100%RH
準 確 度：±0.3℃             ±5%RH
分 辨 率： 0.1℃              0.1%RH
氣壓
測量范圍： 10～1100hPa
準 確 度：±0.3hPa
分 辨 率： 0.1hPa
供電方式：DC 12V
輸出形式：RS485
負載電阻：電壓型：RL≥1K
          電流型：RL≤300Ω
工作溫度：-50℃～80℃
相對濕度：0～100%
