1.產品簡介

1.1產品概述

S-SCRG是我公司自主研發的一款空氣環境多要素變送器，用于檢測空氣環境中的溫度、濕度、PM2.5、PM10、大氣壓力、光照、噪聲、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3等多種要素，基本涵蓋了反映空氣質量的各個指標。
變送器采用原裝進口的傳感器及控制芯片，具備高精度、高分辨率、穩定性好的特點。設備采用寬壓10-30V直流供電，485信號輸出，標準Modbus-RTU通信協議、ModBus地址可設置，波特率可更改，通信距離最遠2000米。廣泛應用于樓宇暖通、建筑節能、智能家居、學校、醫院、機場車站等場所。

1.2功能特點

• 集多種測量要素于一體，最多可同時集成11種測量要素。
• 可測量溫度、濕度、PM2.5、PM10、大氣壓力、光照、噪聲、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3等多種要素。

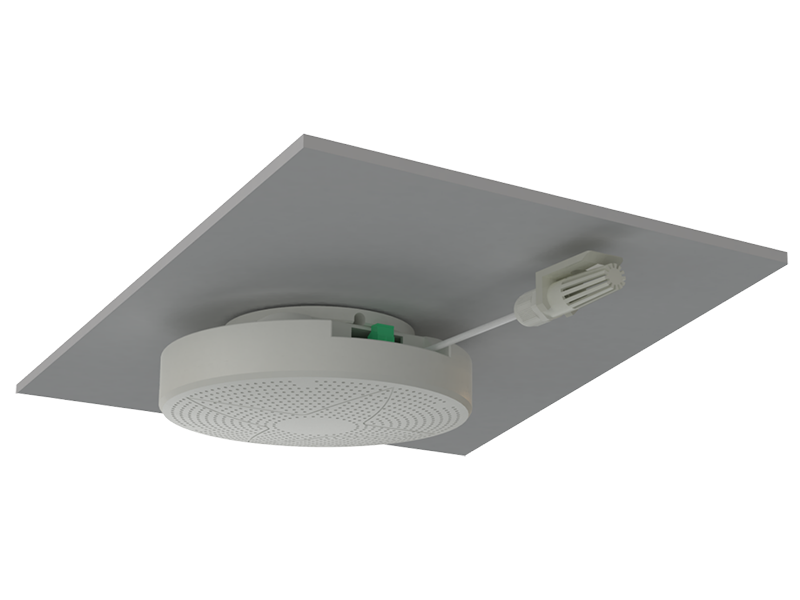

• 采用圓形弧面殼體，配合我們提供的底座可吸頂安裝也可壁掛安裝。
• 采用專用的 485 電路，通信穩定，10~30V 寬電壓范圍供電。

1.3技術指標

直流供電（默認）	DC 10-30V
最大功耗（11種要素含CH4）	1.5W（24V DC供電）
檢測參數	溫度、濕度、PM2.5、PM10、氣壓、光照、噪聲、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3
工作環境：	溫度-10℃-55℃；濕度0~95%RH 無冷凝
信號輸出	RS485輸出（標準Modbus-RTU協議）
產品材質	ABS
安裝方式	壁掛、吸頂



檢測參數	量程	分辨率	精度	預熱時間
PM2.5	0~1000ug/m3	1ug/m3	±10%	≤2min
PM10	0~1000ug/m3
溫度	-40℃~+120℃，默認-40℃~+80℃	0.1℃	±0.5℃(25℃）
濕度	0%RH-100%RH	0.1%RH	±3%RH（60%RH,25℃）
大氣壓力	0~120Kpa	0.1Kpa	±0.15Kpa@25℃75Kpa
光照度	0~20萬Lux	1Lux	±7%(25℃)
TVOC	0~60000ppb	1ppb	±8%FS±125ppb
二氧化碳	0~5000ppm	1ppm	±(40ppm+ 3%F·S)	2min(可用)、10min(最大精度)
甲醛	0~5ppm	0.01ppm	±10%FS	≥5 分鐘
臭氧	0~10ppm	0.01ppm	±6%FS	≥5 分鐘
O2	0~25%Vol	0.1%Vol	±2%FS	≥5分鐘
H2S	0~100ppm	1ppm	±2ppm或±10%	≥5分鐘
CH4	0~100%LEL	1%LEL	±5%FS	≥5分鐘
CO	0~1000ppm	1ppm	±5ppm或±10%	≥5 分鐘
NO2	0~20ppm	0.1ppm	±5%FS	≥5分鐘
SO2	0~20ppm	0.1ppm	±5%FS	≥5分鐘
H2	0~1000ppm	1ppm	±2ppm或±10%	≥5 分鐘
NH3	0~100ppm	1ppm	±5%	≥5分鐘
噪聲	30~130db	0.1db	±0.5dB（在參考音準，94dB@1kHz）

以上所有規格參數除去已經特殊說明的，均在環境條件：溫度20℃、相對濕度50%RH、1個大氣壓，待測氣體濃度最大不超過傳感器量程的環境下測得。

2.產品選型

要素種類說明：

11種可選檢測要素	編號			說明
PM2.5	A
PM10
溫度	B			空氣溫度、濕度
濕度
大氣壓力	C			0~120Kpa
光照度	D			0~20萬Lux
TVOC	E			總揮發性有機物
二氧化碳	F			CO2量程0-5000ppm
甲醛	G	5P		CH2O量程0~5ppm
臭氧	H	10P		O3量程0~10ppm
除上述檢測元素外，可從右側氣體選型中任選三種氣體	I	O2	25VOL	O2量程25VOL
	J	H2S	100P	H2S量程100 ppm
	K	CH4	100LEL	CH4量程100 LEL
	L	CO	1000P	CO量程1000 ppm
	M	NO2	20P	NO2量程20ppm
	N	SO2	20P	SO2量程20ppm
	O	H2	1000P	H2量程1000ppm
	P	NH3	100P	NH3量程100ppm
	Q	噪聲		量程30~130db

選型舉例：假如選擇的測量要素為PM2.5、PM10、溫度、濕度、甲醛、O2、CH4、CO。
          則對應的選型為 S-SCRG-N01-1-ABGIKL

3.設備安裝

3.1設備安裝前檢查

設備清單：
■多功能空氣質量檢測儀1臺

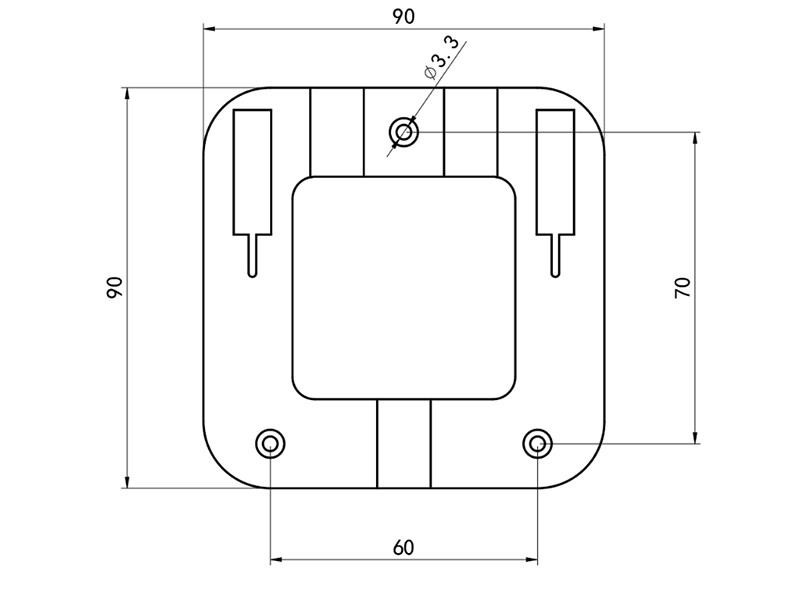

■安裝卡座一個（選配）
■安裝螺絲一包
■產品合格證、保修卡

6.通信協議

6.1通訊基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600bit/s可設，出廠默認為4800bit/s

6.2數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	數據二區	數據N區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

6.3寄存器地址

寄存器地址	PLC或組態地址	內容	操作	范圍及定義說明
0000 H	40001	PM2.5 (ug/m3)	只讀	實際值
0001 H	40002	PM10 (ug/m3)	只讀	實際值
0002 H	40003	濕度 (%RH)	只讀	擴大10倍上傳
0003 H	40004	溫度（℃）	只讀	擴大10倍上傳
0004 H	40005	大氣壓力 (KPa)	只讀	擴大10倍上傳
0005 H	40006	光照度 (Lux)	只讀	光照度實際值高位
0006 H	40007			光照度實際值低位
0007 H	40008	TVOC (ppb)	只讀	實際值
0008 H	40009	二氧化碳 (ppm)	只讀	實際值
0009 H	40010	甲醛 (ppm)	只讀	擴大100倍上傳
000A H	40011	臭氧 (ppm)	只讀	擴大100倍上傳
000B H	40012	氧氣 (%Vol)	只讀	擴大10倍上傳
000C H	40013	硫化氫(ppm)	只讀	實際值
000D H	40014	甲烷 (%LEL)	只讀	實際值
000E H	40015	一氧化碳 (ppm)	只讀	實際值
000F H	40016	二氧化氮 (ppm)	只讀	擴大10倍上傳
0010 H	40017	二氧化硫 (ppm)	只讀	擴大10倍上傳
0011 H	40018	氫氣 (ppm)	只讀	實際值
0012 H	40019	氨氣 (ppm)	只讀	實際值
0013 H	40020	噪聲 (db)	只讀	擴大10倍上傳
0050 H	40081	PM2.5校準值	讀寫	實際值
0051 H	40082	PM10校準值	讀寫	實際值
0052 H	40083	濕度校準值	讀寫	擴大10倍上傳
0053 H	40084	溫度校準值	讀寫	擴大10倍上傳
0054 H	40085	大氣壓力校準值	讀寫	擴大10倍上傳
0056 H	40087	光照度校準值	讀寫	實際值
0057 H	40088	TVOC校準值	讀寫	實際值
0058 H	40089	二氧化碳校準值	讀寫	實際值
0059 H	40090	甲醛校準值	讀寫	擴大100倍上傳
005A H	40091	臭氧校準值	讀寫	擴大100倍上傳
005B H	40092	氧氣校準值	讀寫	擴大10倍上傳
005C H	40093	硫化氫校準值	讀寫	實際值
005D H	40094	甲烷校準值	讀寫	實際值
005E H	40095	一氧化碳校準值	讀寫	實際值
005F H	40096	二氧化氮校準值	讀寫	擴大10倍上傳
0060 H	40097	二氧化硫校準值	讀寫	擴大10倍上傳
0061 H	40098	氫氣校準值	讀寫	實際值
0062 H	40099	氨氣校準值	讀寫	實際值
0063 H	40100	噪聲校準值	讀寫	擴大10倍上傳
07D0 H	42001	485地址	讀寫	1~254（出廠默認1）
07D1 H	42002	485波特率	讀寫	0代表2400bit/s 1代表4800bit/s 2代表9600bit/s

6.4通訊協議示例以及解釋

6.4.1讀取設備地址0x01的PM2.5實時值（實際值）
  問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x01	0x84	0x0A

  應答幀

地址碼	功能碼	返回有效字節數	PM2.5值	校驗碼低位	校驗碼高位
0x01	0x03	0x02	0x00 0x12	0x38	0x49

PM2.5：
0012 H(十六進制) =18 => PM2.5 =18 ug/m3
6.4.2讀取設備地址0x01的SO2（20ppm）實時值（擴大10倍上傳）
  問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x10	0x00 0x01	0x85	0xCF

  應答幀

地址碼	功能碼	返回有效字節數	SO2值	校驗碼低位	校驗碼高位
0x01	0x03	0x02	0x00 0x64	0xB9	0xAF

SO2：
0064 H(十六進制) =100 => SO2=10ppm
6.4.3寫入設備地址0x01的SO2校準值（擴大10倍寫入）
問詢幀

地址碼	功能碼	起始地址	寫入數據區	校驗碼低字節	校驗碼高字節
0x01	0x06	0x00 0x60	0x00 0x14	0x45	0xDB

應答幀

地址碼	功能碼	起始地址	寫入數據	校驗碼低字節	校驗碼高字節
0x01	0x06	0x00 0x60	0x00 0x14	0x45	0xDB

寫入SO2校準 (設置校準值為2ppm)：
SO2 2ppm 擴大十倍寫入=20 =>0014 H(十六進制)
