1. 產品介紹

1.1 產品概述

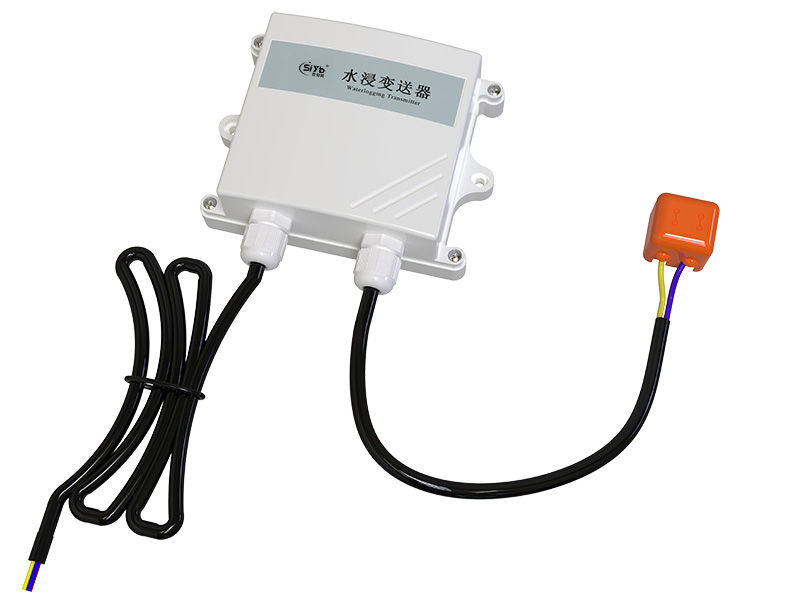

該水浸傳感器廣泛適用于通訊基站、賓館、飯店、機房、圖書館、檔案庫、倉庫、設備機柜以及其它需積水報警的場所。采用獨有的交流檢測技術，有效避免了浸水電極長時間工作氧化導致漏水靈敏度下降的問題。該設備可選485輸出、開關量干接點輸出。485輸出為標準ModBus-RTU，最遠通信距離2000米，可直接接入現場的PLC、工控儀表、組態屏或組態軟件。外接漏水電極最遠可達30米，亦可外接長達30米漏水繩。該設備采用防水外殼，防護等級高，可長時間應用于潮濕、高粉塵等惡劣場合。
1.2 功能特點
我公司采用交變電流采集積水的電感參數，準確區分是否發生水浸，甚至可以區分純凈水與自來水（默認以自來水為檢測對象，若要檢測純凈水請特殊說明）。因為采用交變電流檢測，電極即使長時間浸泡也不會產生電泳極化，不依賴特殊電極，做到壽命長、檢測可靠。---此技術為我公司專利，已獲專利局授權，凡仿冒者我公司保留追究其法律責任的權利。
1.3 主要技術指標

供電	DC10-30V
最大功耗	繼電器輸出	1.2W
	RS485輸出	0.4W
檢測對象	自來水、純凈水
變送器電路工作溫度	-20℃~+60℃，0%RH~95%RH（非結露）
輸出信號	繼電器輸出	常開觸點
	RS485輸出	ModBus-RTU協議
繼電器帶負載能力	250VAC 1A/30VDC 1A



2. 產品選型

S-				公司代號
	SCSJ-			水浸傳感器
		N01R01-		485+繼電器常開點
		N01-		485（Modbus-RTU）
		R01-		繼電器常開點
			2	壁掛王字殼

3. 安裝使用

3.1 設備安裝前檢查
設備清單：
■水浸傳感器設備1臺
■自攻螺絲（2個）、膨脹塞（2個）
■合格證、保修卡、接線手冊等
■USB轉485（選配）

5. 通信協議

5.1 通訊基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

5.2 數據幀格式定義
采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低字節	校驗碼高字節
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	數據二區	數據N區	校驗碼低字節	校驗碼高字節
1字節	1字節	1字節	2字節	2字節	2字節	1字節	1字節

5.3 寄存器地址

寄存器地址	PLC或組態地址	內容	操作	功能碼	默認值	定義說明
0000 H	40001 (十進制)	實時水浸狀態	只讀	03	0	0表示正常，1表示有水
0002 H	40003 (十進制)	實時水浸狀態	只讀	03	1	1表示正常，2表示有水
0033 H	40052十進制）	報警延時	讀/寫	03/06	0S	16位無符號，默認為0s 0~65535s可設
0034H	40053(十進制）	當前靈敏度	讀/寫	03/06	102	16位無符號，0~1024可設

5.4 通訊協議示例以及解釋
5.4.1讀取設備地址0x01的設備0號寄存器水浸狀態
問詢幀：

地址碼	功能碼	起始地址	數據長度	校驗碼低字節	校驗碼高字節
0x01	0x03	0x00 0x00	0x00 0x01	0x84	0x0A

   應答幀： 水浸狀態正常的應答

地址碼	功能碼	返回有效字節數	數據區	校驗碼低字節	校驗碼高字節
0x01	0x03	0x02	0x00 0x00	0xB8	0x44

應答幀： 水浸狀態有水的應答

地址碼	功能碼	返回有效字節數	數據區	校驗碼低字節	校驗碼高字節
0x01	0x03	0x02	0x00 0x01	0x79	0x84

5.4.2讀取設備地址0x01的設備2號寄存器水浸狀態
問詢幀：

地址碼	功能碼	起始地址	數據長度	校驗碼低字節	校驗碼高字節
0x01	0x03	0x00 0x02	0x00 0x01	0x25	0xCA

   應答幀： 水浸狀態正常的應答

地址碼	功能碼	返回有效字節數	數據區	校驗碼低字節	校驗碼高字節
0x01	0x03	0x02	0x00 0x01	0x79	0x84

應答幀： 水浸狀態有水的應答

地址碼	功能碼	返回有效字節數	數據區	校驗碼低字節	校驗碼高字節
0x01	0x03	0x02	0x00 0x02	0x39	0x85

5.4.3 修改報警延時
問詢幀：修改延時時間為10s

地址碼	功能碼	起始地址	數據長度	校驗碼低字節	校驗碼高字節
0x01	0x06	0x00 0x33	0x00 0x0A	0xF9	0xC2

應答幀：

地址碼	功能碼	起始地址	數據長度	校驗碼低字節	校驗碼高字節
0x01	0x06	0x00 0x33	0x00 0x0A	0xF9	0xC2

若10s內連續監測到浸水、設備報警。
5.4.4 設置水浸靈敏值（以300為例）
問詢幀：

地址碼	功能碼	起始地址	數據長度	校驗碼低字節	校驗碼高字節
0x01	0x06	0x00 0x34	0x01 0x2C	0xC8	0x49

應答幀：當前靈敏度為300

地址碼	功能碼	起始地址	數據長度	校驗碼低字節	校驗碼高字節
0x01	0x06	0x00 0x34	0x01 0x2C	0xC8	0x49

靈敏度設置說明
靈敏度值和實際靈敏度成反比，既設置值越大設備檢測越不敏感，靈敏度值越小設備檢 測越敏感。但應注意：靈敏度值過小，容易造成誤報，建議使用出廠默認值。
默認值：102
范圍：0-1024
