1. 產品介紹

1.1產品概述

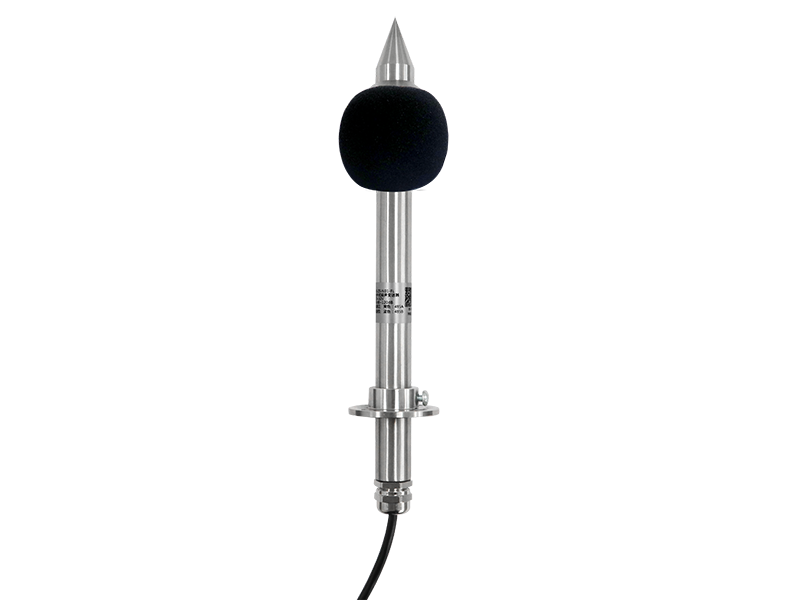

S-SCZL噪聲傳感器是一款高精度的聲音計量儀器，量程高達30dB~130dB，滿足日常測量需求，廣泛應用于家庭、辦公、車間、汽車測量、工業測量等各種領域。
1.2功能特點
本產品采用高靈敏度的電容式麥克風，信號穩定，精度高。具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
1.3主要技術指標

直流供電（默認）	10~30V DC
功率	0.1W
變送器電路工作環境	-20℃~+60℃，0%RH~95%RH （非結露）
輸出信號	TTL輸出	輸出電壓：低電壓時≤0.7V，高電壓時3.25~3.35V 輸入電壓：低電壓時≤0.7V，高電壓時3.25~3.35V
	RS-485輸出	ModBus-RTU 通信協議
UART 或 RS-485 通信參數	N 8 1
分辨率	0.1dB
測量范圍	30dB~130dB
頻率范圍	20Hz~12.5kHz
響應時間	≤3s
穩定性	使用周期內小于2%
噪聲精度	±0.5dB（在參考音準，94dB@1kHz）

1.4產品選型

S-				公司代號
	SCZL			噪聲變送器
		N01-		485接口輸出
		TTL-05		TTL輸出（5V DC供電）
		TTL-12		TTL輸出（10-30V DC供電）
			FL	法蘭安裝

注意：選擇TTL型號供電方式按選型，下文不再做特殊說明

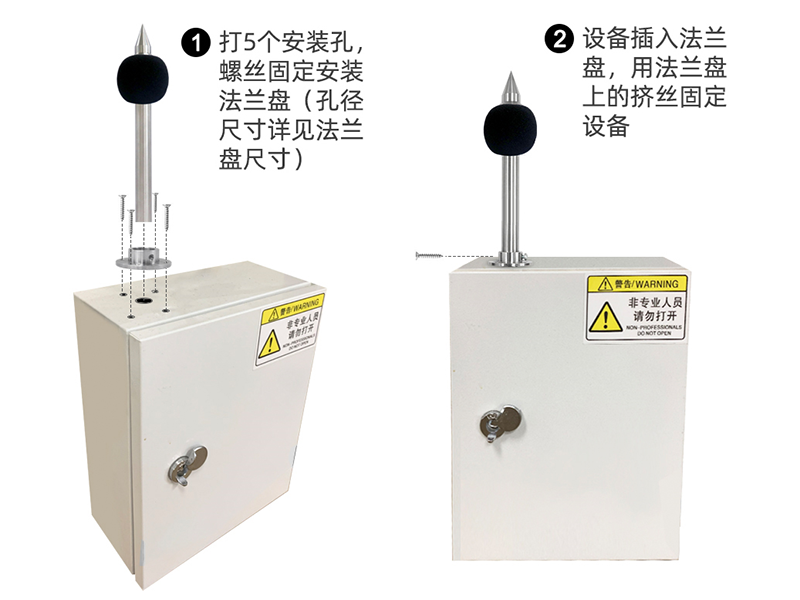

2. 設備安裝說明

2.1 設備安裝前檢查
設備清單：
■變送器設備1臺（帶安裝法蘭）
■安裝螺絲一包
■合格證、保修卡

4. 通信協議

4.1 通訊基本參數

編碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

4.2 數據幀格式定義
TTL接口或 485 接口均采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	數據二區	數據N區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

4.3 寄存器地址

寄存器地址	PLC或組態地址	內容	操作	定義說明
0000 H	40001	瞬時噪聲值	只讀	擴大10倍上傳
07D0 H	42001 (十進制)	設備地址	讀寫	1~254（出廠默認1）
07D1 H	42002 (十進制)	設備波特率	讀寫	0代表2400 1代表4800 2代表9600
