1. 產品介紹

1.1產品概述

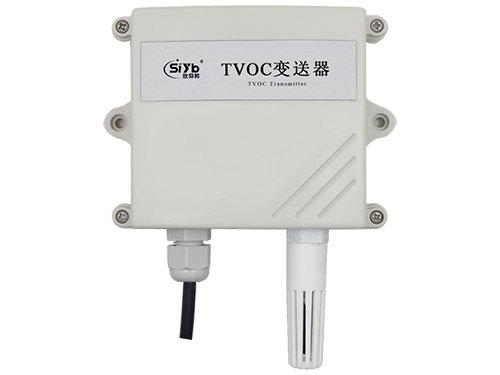

隨著家建筑行業、實驗室的普及發展，室內裝修和實驗室測試帶來的室內環境污染也越來越受到關注，TVOC是空氣中三種有機污染物（多環芳烴、揮發性有機物和醛類化合物）中影響較為嚴重的一種。VOC是指室溫下飽和蒸氣壓超過了133.32pa的有機物，其沸點在50℃至250℃，在常溫下可以蒸發的形式存在于空氣中，它的毒性、刺激性、致癌性和特殊的氣味性，會影響皮膚和黏膜，對人體產生極大損害。我司推出的STVOC-N01變送器，能有效監測環境中的TVOC含量，產品采用485通信接口，標志ModBus-RTU通信協議，可與PLC、用戶主機、組態軟件等直接進行通信，方便二次開發。

1.2功能特點

■采用國外進口高靈敏度的氣體檢測探頭，技術成熟，并且使用高性能信號采集電路，信號穩定，準確度高。
■TVOC測量量程0~60000ppb。
■485通信，標準ModBus-RTU通信協議，通信地址及波特率可設置，最遠通信距離可達2000米。
■產品采用壁掛式防水殼，安裝方便，防護等級高。

1.3主要技術參數

直流供電（默認）	DC 10-30V
最大功耗	0.5W
工作環境	-40℃~+80℃，0%RH~95%RH 非結露
TVOC測量量程	0~60000ppb
測量對象	揮發性有機物
TVOC顯示分辨率	1ppb
數據刷新時間	1s
TVOC測量精度	±8%FS±125ppb（@20000ppb 異丁烯標準氣體，60%RH，25℃）
輸出信號	RS485(Modbus協議)
安裝方式	壁掛式安裝
預熱時間	≤24h

1.4應用方案

1.5產品選型

S-					公司代號
	SCOC-				TVOC變送傳感器
		N01			485通訊（Modbus-RTU協議）
			-2		壁掛王字殼
				4	內置精裝探頭

2．設備安裝說明

2.1設備安裝前檢查

設備清單：
■ TVOC變送器設備1臺
■ 合格證、保修卡、校準報告等
■ 膨脹塞2個、自攻螺絲2個
■ USB轉485（選配）
■ 485終端電阻(多臺設備贈送)

直流供電（默認）	DC 10-30V
最大功耗	0.5W
工作環境	-40℃~+80℃，0%RH~95%RH 非結露
TVOC測量量程	0~60000ppb
測量對象	揮發性有機物
TVOC顯示分辨率	1ppb
數據刷新時間	1s
TVOC測量精度	±8%FS±125ppb（@20000ppb 異丁烯標準氣體，60%RH，25℃）
輸出信號	RS485(Modbus協議)
安裝方式	壁掛式安裝
預熱時間	≤24h
