產品簡介

    S-CG土壤墑情監測是指定點定時對土壤含水量及水勢進行測定，及時了解土壤水分過多、適宜、缺少與嚴重缺乏等情況的一項經常性的農業基礎工作，是農作物“三情”（苗情、蟲情、水情）監測的重要內容之一，適時掌握土壤墑情，對于合理灌溉、節約用水、抗旱保收、因土施肥具有重要的指導意義。

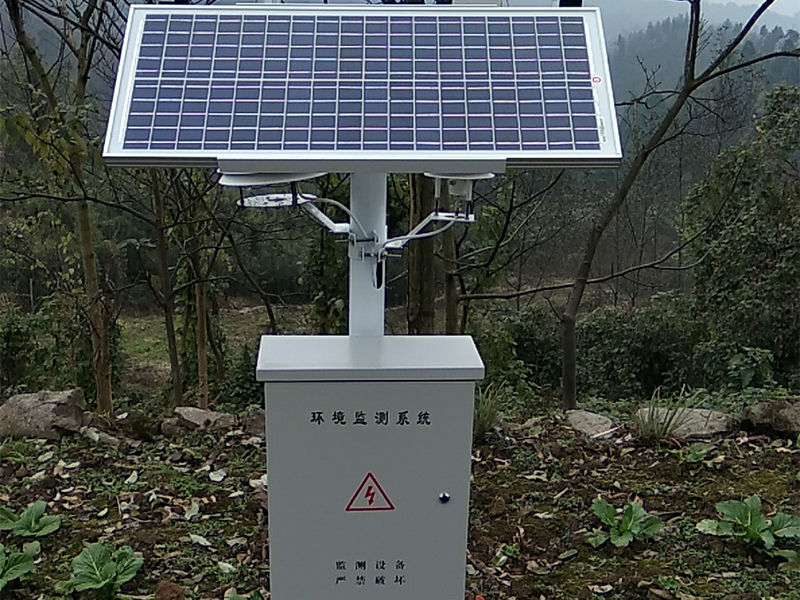

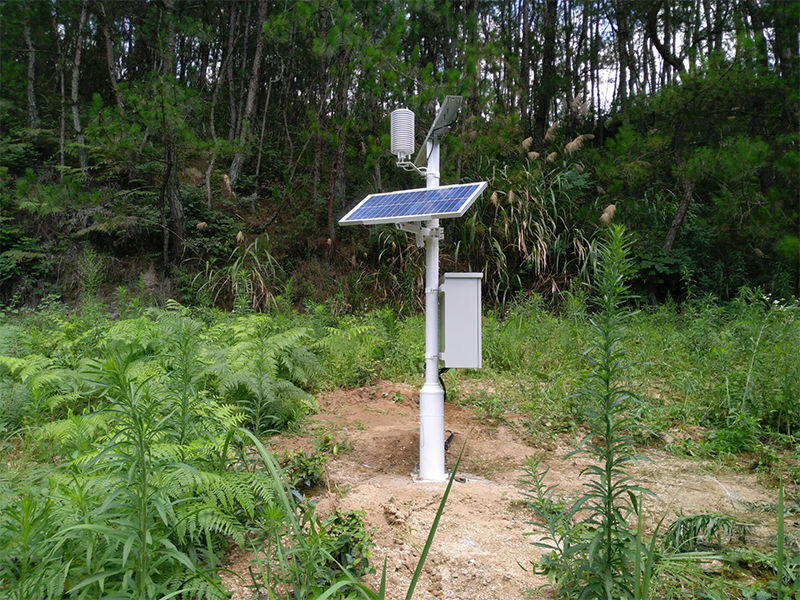

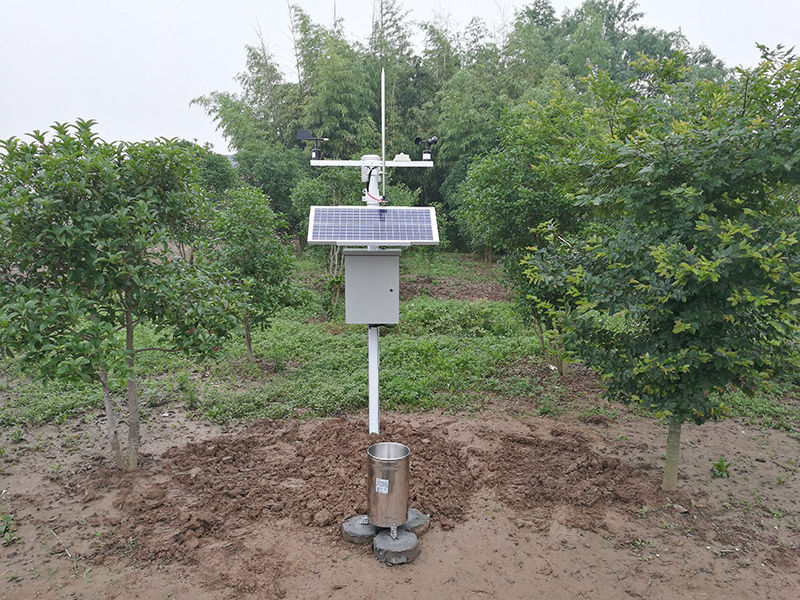

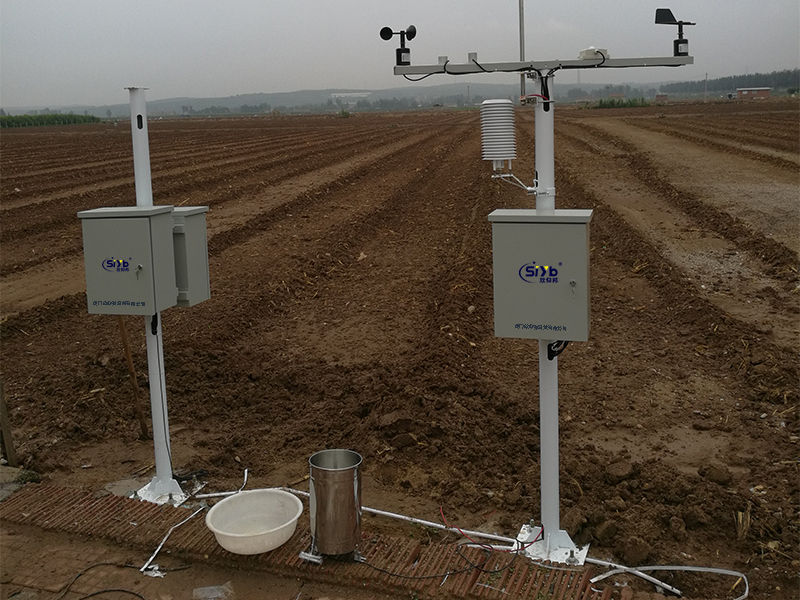

    S-CG土壤墑監測站是一款集土壤濕度、土壤溫度、土壤ph值、土壤鹽分電導率等土壤要素的智能采集、存儲、傳輸和管理于一體的無人值守的檢測設備，用戶可以通過與儀器配套的功能強大的上位機軟件遙測和管理土壤水分情況。實現溫室環境監測、土壤墑情采集、自動灌溉控制等系統集成，實現水分的長期動態連續監測。它在工農業生產、旅游、城市環境監測和其它專業領域都有廣泛的用途。

產品功能

1. 實時監測土壤濕度、土壤溫度、土壤PH值、土壤鹽分電導率等要素氣象參數；
2. 微電腦氣象數據采集儀具有氣象數據采集、實時時鐘、定時存儲、參數設定、參數和氣象歷史數據掉電保護等功能；
3. 漢字液晶鍵盤人機界面，人機界面友好；
4. 數據瀏覽功能。能提供局域網數據瀏覽、互聯網數據瀏覽、手機數據瀏覽等多種數據瀏覽途徑供用
5. 戶選擇；
6. 靈活的系統組網方式。通訊功能支持MODBUS通訊協議。提供標準有線（485、232/ USB）、無線（GPRS/
7. LAN/電臺/WIFI/衛星）等多種通訊方式供用戶選擇。靈活與氣象計算機組成氣象監測系統；
8. 可靠供電系統。提供市電、直流和太陽能系統等多種供電方式供用戶選擇；
9. 采用全不銹鋼、金屬噴漆支架和野外防護箱，外形美觀、耐腐蝕、抗干擾；

系統特點

1. 電源系統:光電互補供電系統、交流220V、直流5V、12V、太陽能等,根據用戶需要選配。
2. 可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。
3. 完善的防雷擊、抗干擾等保護措施。
4. 硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。
5. 監測要素可按實際需求選配。模塊化設計極大的方便了后期設備的調試和升級。
6. 通訊方式可根據傳輸距離來按需要選配，為方案提供最高的性價比。
7. 氣象WEB發布系統可以讓用戶在局域網和互聯網上隨時使用瀏覽氣象站現場氣象數據。
8. 客戶端瀏覽：可以通過軟件客戶端，實現局域網、互聯網上查詢、統計氣象站現場氣象數據.

系統設計依據

    本系統主要以《土壤墑情監測規范SL 364-2006》、《土壤水分測定法GB 7172-87》《灌溉試驗規范SL 13-2004》、《水文自動測報系統技術規范SL 61-2003》、《地下水監測規范SL 183-2005》等文件為依據，根據實際需要進行適當修改，并整合若干組件而形成的土壤墑情監測系統。

系統設計原則
1）兼容性原則。
系統提供靈活的設置，可兼容國內外各種傳感設備，進行數據采集與處理，在保證功能的前提下，可以最大限度降低系統成本。
2）易用性原則。
 系統使用人員范圍廣，使用人員的計算機水平層次不一，很多地方缺少計算機專業人員，該系統做到操作簡便，維護簡單，易學易懂。
3）可靠性原則。
硬件設計時具備操作與安全保護機制，最大限度減小用戶誤操作導致的錯誤或損失。采用可靠穩定的數據傳輸系統，采集中心以查詢方式主動調取采集器數據，具備心跳機制，斷線重連機制等，保證各項性能可以長時間穩定運行。
4）安全性原則。
系統的用戶根據業務的需要，具有不同的安全級別及操作權限，系統能充分發揮操作系統、數據庫、應用軟件三層安全保證措施，以保證數據的安全性。
5）易二次開發、易維護性原則。
采用封裝技巧，建立穩定的底層工具，核心技術文檔隨系統發布等手段，使具有基本技術水平的系統維護人員可以在一定程度上對系統進行較復雜的維護及一般性擴充。
6）環保節能原則。
采用無污染優化的電源管理設備，可控的系統功耗。高效節能，以較小的太陽能電源系統即可實現應有功能。

產品配置

土壤墑情監測點布局

首先，要充分考慮在山、丘、崗、平4種地貌類型布點，其中作物面積大、容易發生干旱的地區多布點，反之，則少布點。純山區和純平原區則考慮布點的相對均勻性。
具體到一個監測區域有以下幾種情況：
一是單一性的定位監測，適合地形條件單一、主要為平地或緩坡地，土壤種類相同，選相對中心部位布點。
二是多點性定點監測，地形條件比較復雜、土壤種類不同的區域，應選擇平地（坡度＜3°）、緩坡地（坡度15°左右）、坡地（坡度20～25°）分別設點監測。
三是有試驗的地方，包括土壤肥力長期定位監測點、旱作節水技術效果觀測場和其他有關試驗，應對各處理進行定期監測。
四是隨機布點監測，適宜于旱災發生期間，對發生和即將發生干旱的地塊進行監測。以上前3種屬于地點固定的長期性監測點，第4種屬于臨時性的監測點。

監測點數目
通過垂向測點布設視觀測目的、水文地質條件及土層的厚度來確定監測土層的深度、監測點的數目。垂向測點的數目可根據監測區域的具體情況采用以下的方法。
一點法：  垂向深度：20cm  適用于臨時墑情監測站；
二點法：  垂向深度：20cm、40cm 適用于臨時墑情監測站；
三點法：  垂向深度：10cm、20cm、40cm 適用于基本墑情監測站；
特殊要求可以在10cm、20cm、40cm、60cm、80cm、100cm處設測點；

硬件簡介

數據采集儀介紹
    S-CG數據采集儀是一種集氣象數據采集、存儲、傳輸和管理于一體的無人值守的氣象采集系統。它在工農業生產、旅游、城市環境監測和其它專業領域都有廣泛的用途。
S-CG數據采集儀具有氣象數據采集、實時時鐘、氣象數據定時存儲、參數設定、友好的人機界面和標準通信功能，可以根據用戶的需求很方便的與計算機建立有線（RS485、RS232、USB等）、無線通訊（GPRS、WIFI、LAN、Zigbee等）連接。

主要技術參數
環境溫度：-30~85℃
采樣頻率：0.5s/次
標準工作電源：220VAC /DC12V
寬電壓輸入：8~40V
顯示形式：192*64全點陣液晶顯示，
可以顯示12*4個漢字，整體界面清晰美觀；
功耗：整機功耗不大于 2W
數據儲存容量： 4M

產品功能
1．功能要求：智能采集、轉發、存儲，具有自動、人工召測功能；
2．存儲容量：每4小時存儲一次數據，可存儲6年多氣象數據；
3．具有標準USB/RS232/RS485端口，可方便接入PC機或筆記本電腦；
4．可提供標準MODBUS協議，供用戶實現上位機軟件二次編程；
5．通信方式：具有GPRS/GSM短信通訊方式，支持LAN/WIFI/Zigbee方式的擴展；
6．具有外部接口擴展功能：可實現U盤存儲功能，實現大量數據的存儲；
7．可現場和遠程對設備進行各項參數設置或讀取的編程操作；
8．電路設計合理，抗外界干擾能力強；

傳感器
土壤溫度傳感器
產品簡介
S-CGTW土壤溫度傳感器（變送器）采用高精度熱敏電阻作為感應部件，具有測量精度高、穩定性好等特點。信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將溫度轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強?？蓮V泛用于氣象、環境、實驗室、工農業等領域的溫度測量。

技術參數
測量范圍：-50～80℃
準 確 度：±0.5℃
供電方式：DC2.5V
輸出形式： 0～2.5V
負載能力：電流型輸出阻抗≤300Ω
          電壓型輸出阻抗≥1KΩ
工作環境：溫度-50℃～80℃，濕度≤100%RH
產品重量：探頭 145 g ，帶采集儀 550 g
產品功耗：0.5 mW


土壤濕度傳感器
產品簡介
S-CGTS土壤濕度傳感器(變送器)是一款高精度、高靈敏度的土壤水分測量儀器。本傳感器采用電磁脈沖原理測量土壤的表觀介電常數，從而得到土壤真實水分含量，具有快速準確、穩定可靠、不受土壤中化肥和金屬離子的影響等特點。本儀器可廣泛應用于農業、林業、地質、建筑等行業。

技術參數
測量范圍：0～100%
準 確 度：±3%
供電方式： DC5V
輸出形式:0～2.5V
負載電阻: 電壓型：RL≥1K，電流型：RL≤300Ω
工作溫度：-50℃～80℃
相對濕度：0～100%
產品重量：探頭 220 g，帶變送器 570 g
產品功耗：275 mW

 PH值傳感器
新一代TRSJ型土壤PH值傳感器，很好的解決了傳統土壤S-CG需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點。

1. 新款土壤PH值傳感器，真正實現土壤S-CG在線實時監測；
2. 采用國際最先進的固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護；
3. 集成度高、體積小、功耗低、攜帶方便；
4. 真正實現低成本、低價格、高性能；
5. 集成度高、壽命長、便利性、高可靠性；
6. 操作簡單、可實現遠程一鍵標定；
7. 支持二次開發；

• 電極采用優質低噪聲電纜線，可使信號輸出長度達20米以上無干擾。

本產品可廣泛適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。
技術參數
測量范圍： 0-14S-CG
準 確 度： ±0.1S-CG
分 辨 率： 0.01S-CG
反應時間：＜10秒(水中)
供電方式：□ DC 12V
輸出形式：□ RS485
儀器線長： 10米
工作環境：溫度0~80℃，濕度0~95%RH
功耗：0.2W

土壤鹽分傳感器
新一代土壤鹽分傳感器吸取了國外同類儀器的先進技術，結合我國的情況和使用要求研制而成。

1. 結構簡單、性能穩定、操作方便；
2. 采用先進的陶瓷技術，直接埋入土中，免維護；
3. 集成度高、體積小、功耗低、攜帶方便，將采樣電路板集成到探頭部分，減少信號傳輸距離避免很多的干擾信號；
4. 真正實現低成本、低價格、高性能；
5. 壽命長、便利性、高可靠性；
6. 支持二次開發；

本產品適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域，同時也可以用作地下輸油、輸氣管道及其它管線的防腐監測。

技術參數
測量范圍：0～8000mg/L
分 辨 率：1mg/L
準 確 度：0~1000mg/L，＜+9%
                     1000~3000mg/L，＜+3%
3000~5000mg/L，＜+4%
5000~8000mg/L，<+2%
供電方式：□ DC 12V
輸出形式：□ 電壓：0~2.5V
工作環境：溫度：-10℃～60℃，濕度：0~95%RH
支架配置：根據客戶的需求可配置一下支架：2.5米支架.


太陽能供電系統
整個系統選用低功耗產品，并配置優質大功率太陽能電池板及高容量蓄電池，保證系統穩定運行。
整個系統主要由太陽能電池板、蓄電池、太陽能控制器；主要功能如下：
1.過度沖電保護功能：針對太陽能電池板；
2.深度放電保護、負載過載、短路保護功能：針對負載；
3.放電保護功能：針對蓄電池，即低電壓自動切斷功能；
4.自動調節充電電壓：根據蓄電池充電特性，自動調節蓄電池充電電壓；

雙電源供電
系統可實現雙電源供電，即太陽能和市電雙電源供電。整個系統主要由太陽能電池板、蓄電池、太陽能控制器、雙電源供電盒組成；
使用雙電源供電時，只要其中一方有電就可以實現系統的正常運行；
當太陽能和市電都有電的時候，優先使用太陽能的電量，以節省市電的使用，經濟環保；
當蓄電池電量偏低時，自動切換使用市電供電；
當任意一方突然斷電時，可無縫切換到另一方的供電，可最大限度的保證系統的穩定供電；

技術指標
1．太陽能板技術指標為：
輸出功率：25W/30W
30w太陽能電池板：
開路電壓：21.5V
短路電流：1.97A
最大功率點電壓：17V
最大功率點電流：1.76A
最大系統電壓：50V

蓄電池指標
    蓄電池選用高品質、高性能、長壽命閥控式密封鉛酸蓄電池，設計壽命10年（20℃）。適合于高精密度、高效能UPS、EPS等緊急備用電源設備和不間斷電源設備。
主要技術指標為：
額定電壓：12v
標準容量：25AH/40AH/60AH等

12V  25AH蓄電池:
最大放電量：250A（5ec）
最短周期放電電流：750A(0.1sec)
內阻：（25°C，77°F）:15m
最大充電電流：7.5A
待機使用：2.275±0.025V/CELL
循環使用：2.45±0.05 V/CELL

12V  40AH蓄電池:
最大放電量：440A（5ec）
最短周期放電電流：1100A(0.1sec)
內阻：（25°C，77°F）:10m
最大充電電流：16.5A
循環使用：2.45±0.025V/CELL
待機使用：2.275±0.025 V/CELL

系統組網
現場自動氣象站與中心氣象計算機之間的組網方式大致可分為有線和無線兩種組網方式。有線通訊方式有RS232通訊、RS485通訊、RJ45通訊；無線通訊方式有WIFI通訊、Zigbee通訊、GPRS無線通訊；


GPRS無線通訊
概述
GPRS無線通訊方式。在自動氣象站直接布線不方便的情況下，可以采取GPRS無線數據通信網絡的方式來傳輸氣象數據，中心氣象計算機可以與多臺S-CG自動氣象站通過移動GPRS無線數據通信網絡組成氣象監測網絡。

產品簡介
GPRS模塊利用GPRS/CDMA 1x網絡平臺，實現數據信息的透明傳輸，在網絡結構上實現虛擬數據專用網，具備RS232/422/485或TTL電平接口，高性能、工業級，外置式，適用于使用環境惡劣的各種工業監控、交通管理、氣象等應用場合。

技術指標
1.GPRS數據：
GPRS Class 10
編碼方案：CS1 - CS4
符合SMG31bis技術規范
2.CDMA 1x 數據：
支持IS 707數據業務
支持153kbps的包數據速率
支持Class 2.0 Group 3傳真
CDMA 2000擴頻機制
符合IS-95A、IS-95B CDMA空中接口標準
3.功耗：待機：80mA@+5VDC ，30mA@+12VDC
數傳：120～350mA@+5VDC ，50～140mA@+12VDC


物聯網云平臺

    物聯網監測平臺基于物聯網及云計算技術，能夠為用戶提供多終端（PC端、web物聯網瀏覽終端、手機客戶端等）數據瀏覽功能，同時提供監測設備遠程交互、數據處理、儲存、統計、分析、報警、信息發布等服務。
該平臺以集中式分區化的方式為用戶提供便捷、經濟、有效的遠程監控整體解決方案。通過這種方式，用戶可以不受時間、地點限制對監控目標進行實時監控、管理、觀看和接收報警信息。

1. 完善的用戶登錄管理方式，支持用戶名、密碼、驗證碼登錄，即方便又安全；
2. 監測站站點數據總覽、分站點設備運行狀態、記錄時間、詳細數據實時顯示.
3. 可視化數據查詢，方便分析及保存，人性化曲線顯示，分析清晰明了.
4. 多種曲線人性化顯示，符合各種分析查詢需求.


基于手機微信端應用
手機登錄微信公眾號，實時與監測設備遠程交互、利用平臺獲得基礎性功能服務，實現遠程數據查詢、曲線分析等定制功能服務。
