方案需求

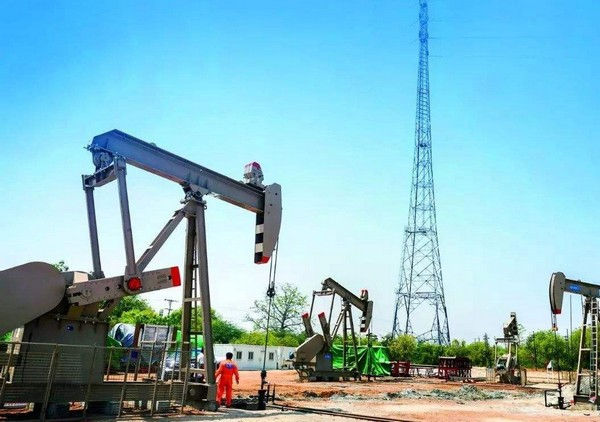

油田是一個以油氣生產為主，在油田、氣田的生產過程中，勘探、開發、施工作業、后勤輔助生產、多種經營、社會化服務為一體，對油、氣田的生產設備，油田的勘探、鉆井、測井、錄井等是野外作業，流動性強，點多、分散、距離長，施工現場與公司之間的信息交流長期閉塞，出現緊急情況時啟動應急措施，一直困擾管理人員。油、氣田生產分散在野外，傳輸管道長，需要利用DTU無線通訊技術，配合無線傳感器對油田、氣田及輸送管道的流量、壓力、溫度、H2S、CH4等等參數采集，包括生產設備的啟、停、電流、電壓、位置等等工作狀態。

技術部署

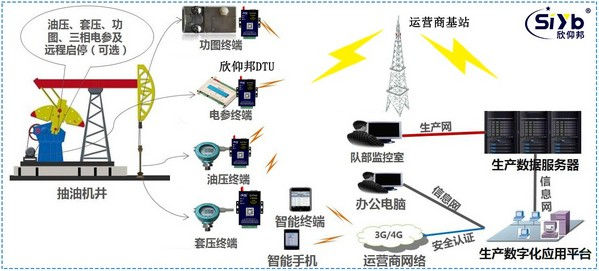

欣仰邦DTU在線實時監測重點在于rs485/rs232通訊接口采集抽油機三相電壓、電流、有功功率、功率因數、日用電量、累計電量;采集油井井口回壓、井口溫度、光桿載荷、停機等參數，對抽油機井停機、參數越限、抽油桿斷脫、抽油桿卡死等異常狀況給出報警信息。DTU無線數據采集終端將數據通過蜂窩網絡遠程發送到監控中心。

油田機械設備種類較多，需要多套DTU數據采集監控設備，每套監控設備包括電機保護裝置和一套傳感器。每套傳感器至少包括：溫度傳感器、位移傳感器、轉速傳感器，每套傳感器放置于油田現場設備內，一個溫度傳感器放置于直線電機繞圈附近，用于測量直流電機線圈繞組溫度;一個溫度傳感器放置于電氣柜內，用于測量電氣柜內溫度;位移傳感器放置于直線電機機殼上，用于測量直線電機行程;每套傳感器通過RS485、RS232總線與一臺DTU無線通信設備連接;DTU無線通信設備通過無線網絡與云服務器連接;云服務器通過互聯網與數據訪問終端連接。

方案優點

★ RS232、RS485接口方式，更加簡便、兼容;

★ TCP/IP Internet 內嵌的協議棧，輕松互連;

★ 標準的AT 命令界面,方便程序配置;

★ 支持短信數據傳輸、短信參數配置功能;

★ 支持TCP、UDP、PPP、ICMP、DNS、FTP等協議;

★ 支持固定IP、域名解析和APN專網的尋址方式;

★ 傳輸支持多種協議，Modbus完美支持;

★ 軟硬件雙重看門狗，故障自動重啟連接;
