智慧工廠

PLC連接INT網VPN企業L2TP加密內網欣仰邦vpn工業無線路由器

方案需求

在以太網和互聯網迅猛發展的今天，串口通信方式受到了很大的限制，為了實現跨網、跨地區的長距離通訊，在自動化工廠中，管理者都希望可以在辦公室電腦上直接看到生產現場設備的運行狀態、參數等重要數據，但設備分散在生產現場，重要實時數據都存儲在設備PLC里面，這么遠的距離想通過串口線來直接采集遠端設備PLC的數據，明顯行不通。但是使用虛擬串口技術，我們卻可以通過一種變換的方式來串口通訊。出于辦公和流程管理的需要，一般工廠內部都會建有以太網，借助以太網和串口服務器，我們就可以運用虛擬串口技術來實現遠距離的串口通訊。方法是將串口服務器的一端連將PLC的串口，一端通過網口接入以太網，這樣就在物理層面上完成了通訊線路的連接。在辦公室或主控室的電腦上，只要將電腦接入以太網，安裝運行虛擬串口軟件，就可以將遠端串口服務器上的串口虛擬成本機的串口，這樣就可以等于將遠程采集問題轉換成本地采集問題。欣仰邦vpn工業無線路由器可以很好地解決該問題，實現這一功能的產品稱之為虛擬串口服務器。它具備串口轉網絡功能，能夠?qū)?span lang="EN-US">RS-232/485/422串口/網口轉換成TCP/IP網絡接口，實現PLC的RS-232/485/422串口網口與TCP/IP網絡接口的數據雙向透明傳輸。使得串口設備能夠立即具備TCP/IP網絡接口功能，連接網絡進行數據通信，極大的擴展串口設備的通信距離。

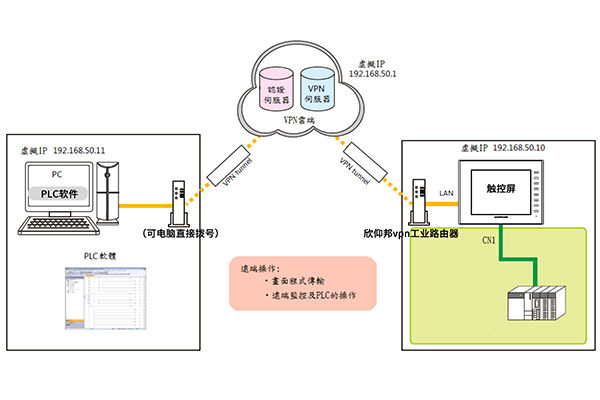

技術部署

服務器搭建企業內網vpn企業內網，加密方式可選PPTP、L2TP、IPSec，通過服務器搭建的vpn賬號密碼接入網絡后會以IP地址的形式出現（有默認的IP址址）。在PC端運行設備自帶的虛擬串口軟件，可以通過搜索IP地址來找到串口服務器。找到串口服務器后，就可以根據需要設定串口號、波特率等參數，也可以根據所處網段更改IP地址。設定好相關叁數后就可以開啟虛擬串口服務，這樣就可以將遠端串口服務器上的串口虛擬成本機串口，像使用本機串口一樣使用虛擬串口。PLC端將外網架設成內網的方式是使用欣仰邦工業路由器內置vpn功能，只要在網頁進入路由器配置vpn賬號密碼即可。遠程電腦端也使用vpn服務器分配的內網賬號密碼，這樣就可以將兩個外網的設備分配在局域網下的同一網段，進行對PLC的遠程控制。
