方案需求

組態軟件是用來監控工業控制的軟件或者用來制作觸摸屏監控工業控制的電腦設計軟件的統稱，翻譯為SCADA，數據采集與監視控制的含義。組態軟件的應用領域很廣，它可以應用于電力系統、給水系統、石油、化工等領域的數據采集與監視控制以及過程控制等諸多領域。在電力系統以及電氣化鐵道上又稱遠動系統。實時數據庫、實時控制、SCADA、通訊及聯網、開放數據接口、對I/O設備的廣泛支持已經成為它的主要內容。機械設備通過通過計算機信號結合欣仰邦DTU無線通信對自動化設備或過程進行監視、控制和管理。

技術部署

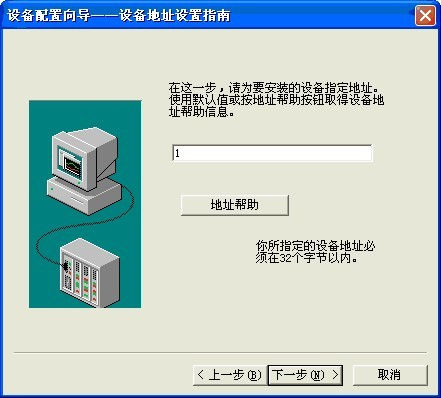

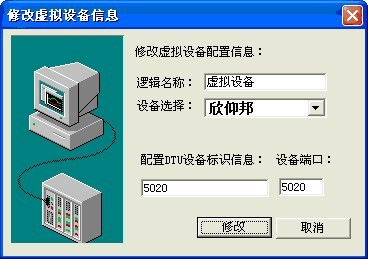

采用RS232和RS485(或者RS422)接口，可直接連接串口設備，組態王支持標準的modbus協議。定義IO設備，定義GPRS---虛擬串口設備。欣仰邦DTU 自身可以設置一個設備ID和SIM號碼作為通信時的標示符，在力控軟件中創建虛擬串口時，有個終端ID號就是要和DTU設置的SIM號碼一致。

4G DTU與組態軟件通信配置過程分為三部分DTU配置、下位機配置和組態王配置。遠程控制通過無線網絡與DTU建立連接，使組態軟件與機臺設備實時連接，實現遠程控制。DTU是采用蜂窩網絡進行數據透傳，DTU就是借助無線2G/3G網絡形成的“物理數據線”。DTU只能傳輸數據不能對變量采集。這時就必須要PLC來處理，PLC是對變量進行采集、控制的設備。

TCP數據轉串口數據，軟件實現了DTU的TCP數據轉換成串口數據，另外在該軟件上還可以直接添加虛擬串口，與組態軟件直接連接。能夠看到組態王往下發的數據，及其DTU返回的數據。

方案優點

★ 欣仰邦DTU支持標準的modbus協議;

★ 協議規約兼容，無縫銜接工業SCADA和現場工業設備;

★ 常規串口RS232和RS485;

★ 既然人使用多種品牌組態軟件;

★ 4G/3G 蜂窩無線網絡透傳，組態軟件自由數據解析;

★ 軟硬件看門狗技術，確保設備正常運行;

★ 維持無線連接在線，無人值守;

★ 支持本地串口配置、升級;

★ 利用TCP/IP進行遠程配置、升級;
