方案需求

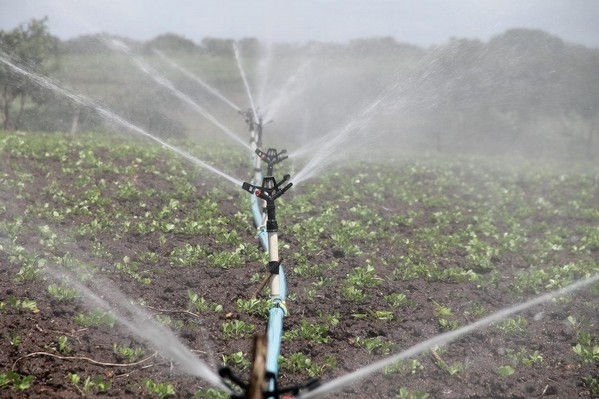

智能灌溉系統是自動控制技術和傳感器技術、通訊技術一體的灌溉管理系統。每種植物都有適合其生長的濕度，濕度過大，植物的根系就會在土壤中腐爛，濕度過小，就不足以滿足植物生長所需要的水分。根據植物對土壤水份的需求特點設定不同的灌溉方式，使植物按最佳生長周期生長，達到增產增收的目的。

自動灌溉，大大節省人力資源，提高勞動生產率。大大節省日趨寶貴的水資源，具有巨大的社會效益和經濟效益。灌溉就是最大限度地滿足土壤的濕度在適宜植物生長的濕度范圍之內。最終實現不需要人的直接參與，由系統自動實現灌溉，人的作用只是調整控制程序和檢修控制設備。有效解決現代高效節水的灌溉方式。


技術部署

傳感器數據采集，可接收土壤濕度傳感器采集的模擬量。模擬量信號的處理是將模擬信號轉變成數字信號(A/D轉換)。控制器控制功能：具有定時控制、循環控制的功能，用戶可根據需要靈活選用控制方式。


自動控制功能，可編程控制器通過程序將傳感器檢測的濕度信號與預先設定的標準濕度范圍值相比較，如果檢測的濕度值超出了設定濕度值，(低于設定值則調大電動機轉速，高于設定值則調小電動機轉速)則自動調節電動機轉速，進行灌溉操作。定時控制功能，系統可對電磁閥設定開、關時間，當灌溉的濕度值達到設定的濕度值時，電動機自動停止灌溉。循環控制功能，用戶在可編程控制器內預先編好控制程序，分別設定起始時間、結束時間、灌溉時間、停止時間，系統按設定好的時間自動循環灌溉。

陰雨天自動停止：利用濕度傳感器的開關量作為一個可編程控制器的輸入信號，實現控制相關程序的功能。當出現緊急意外事故時，按下急停按鈕，電動機立即停止運轉，閥門關閉，噴頭停止灌溉。當灌溉系統出現故障，如水管破裂(水壓為零)，傳感器故障，電動機故障，變頻器故障，電磁閥故障等，水泵立即停止運行，電磁閥關閉，故障報警燈閃爍并伴有警笛聲響起。操作人員可以按下“消音”按鈕以解除鈴響，但故障指示燈仍在閃爍，直到故障消除，故障指示燈才自動停止閃爍。


方案優點

★ 各種可能使用的水源的類型，如自來水、河流、井水、池塘等。視距離灌溉區的遠近而定，重要的是所選水源必須要有足夠的供水量。

★ 4G DTU通訊模塊個控制器主控模塊：負責發出和接收各種運行程序指令，是整個控制系統的中樞部分，要求具有高可靠性和穩定性，通信方式靈活，具有可擴展的功能。

★ 控制器裝置正確接收信息和發出指令的關鍵設備，要求有高可靠性、穩定性，能實現某些電、磁的隔離功能。

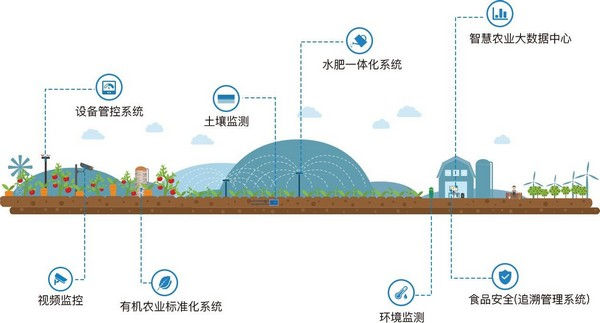

★ 可聯動更多設備，水源增壓，水質監測等輔助設備運用;

★ 自動化土壤信息采集使整個草坪都得到相同的水量，對草坪實現均勻而智能的灌溉;

★ 用水量可直接查看，無線水表用水信息傳輸至電腦平臺，隨時查看關注用水情況;
