方案需求

光伏電站并網發電由太陽能光伏電池板、逆變器以及輸變電設備組成。光伏發電監控管理系統，通過數據采集監測分析，調動終端硬件設備，優化配置并共同發生作用，有效整合發電資產設備，需要對大量參數進行測量、保存、分析和控制。

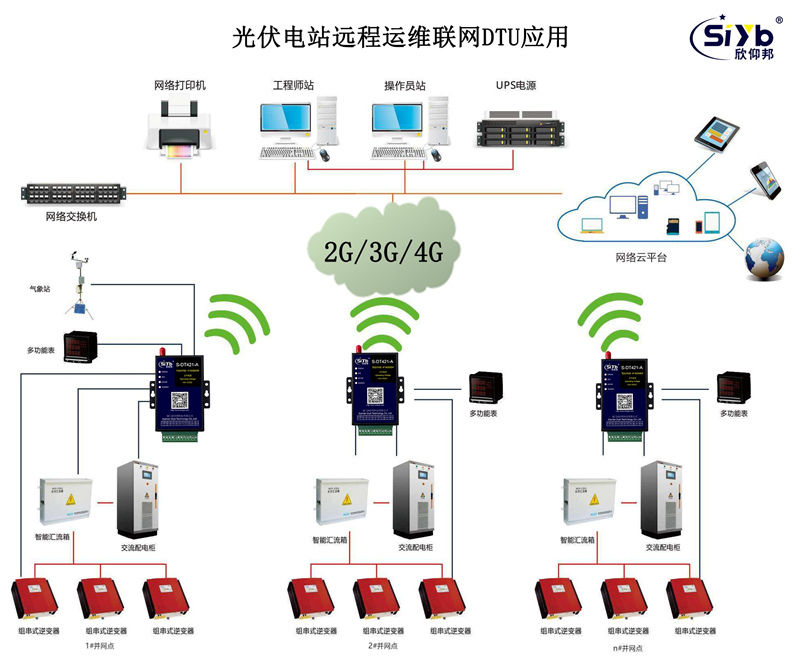

將光伏電站的逆變器、匯流箱、輻照儀、氣象儀、電表等設備通過RS232/RS485連接數傳終端，通過2G/3G/4G等方式上傳到網絡服務器或管理中心本地電腦，運維人員在電腦上查看相關數據和管理。從小規模的建筑光伏、金太陽工程等到大型荒漠電站以及各種形式的光伏電站，都存在數據顯示過于零散和沒有一個集中的平臺集中觀測、存儲數據的問題，導致分析和控制上的不便和困難。電站的日常運行數據對于電站系統的管理、設備的維護、分析具有重要的數據參考價值。

在滿足電力系統穩定等安全約束條件下，數據采集、無線傳輸、快速網絡組網等預期要求，實現光伏電站“無人值班、少人值守”、遠程集中監視控制、科學調度和管理、遠程維護，全網絡化信息交換，對光伏電站的運行情況進行統計分析對于光伏電站數據的需求。有效的數據整合與分析，歷史數據報表管理，為電站工作開展和計劃的基礎決策依據，為電站達成提升管理水平的目標，做到“事件有人知，故障有人修”，實現高效監控、滿足電力接入電網要求、合理調配、集中監控、電網分析、配網自動化及日常維護等進行統一管理智能化運維解決方案。

技術部署

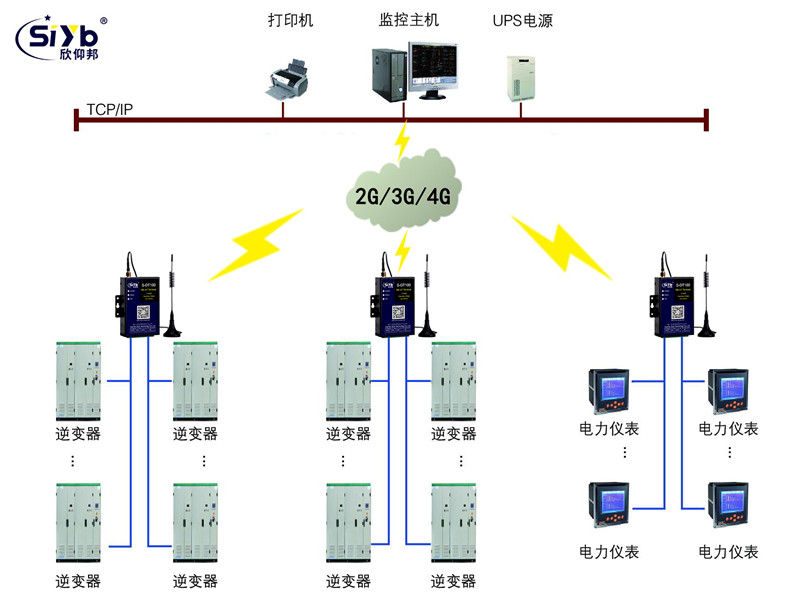

光伏電站DTU運維遠程聯網監測，實現多個層次的監控，光伏電站監控，遠程控制、遠程診斷、數據上傳。通過工業標準RS485接口和MODBUS協議及設備自定義協議，采集光伏發電站發電量、輸出功率、逆變器功率。監控環境溫度、風速、光照強度等參數。監控逆變器、溫度傳感器、功率質量測量儀等設備狀態，支持多種逆變器、智能電表、溫度、光照、風速等設備。監控逆變器參數：PN/SN/PV輸入電壓，PV輸入電流，交流輸出電壓，電流，頻率，功率，逆變器溫度，當天發電量，當年發電量，總發電量，減排和減煤等。監控環境傳感器參數：光照，環境溫度，風速，風向等多種傳感器。監控智能電表參數：總功率，總無功功率，總有功發電量，總無功發電量，線電壓，相電壓，電流，頻率，有功功率，無功功率，功率因數，諧波電壓，諧波等電流。數傳終端足大量設備的數據采集需要，以Modbus TCP協議、IEC104協議等網絡協議傳輸數據到以太網管理平臺。

平臺服務器存儲數據包括檔案數據、實時數據、歷史數據可存儲，分析當地的日照幅度、氣溫、風速風向等氣象信息對各運行參數及運行狀態進行監測、記錄、存儲或轉發。監控管理中心通過應用終端（PC、手機、平板）能實時查看電站的運行狀態、單元及陣列的運行情況、統計分析性能數據、故障診斷預警等。

方案優點

★ 組網傳輸方便，現場空曠，覆蓋面積廣，需要遠距離傳輸問題，LoRa/DTU/NB-IoT多種傳輸方式可選

★ 工業級DTU設計，戶外應用，安裝方便，支持寬溫和高防護等級工業型特點

★ 協議兼容性強，針對對不同數據需求，支持多種規約，數據支持轉發

★ 數據統計分析，滿足電站對數據分析加工要求，可自由生成如表格、曲線圖、直方圖等展示

★ 設各故障監測，電站環境指標、報警信息實時監測,有效分類管理,遠程處理

★ 預警提醒，越限、操作不當、通信故障、環境故障、設備安裝故障等多種告警類型可對性能參數進行配置
