水位報警器

3、主要功能
3.1室內報警器

1. 最大計時誤差：±1s/d；
2. 音頻報警功率：不小于2W；
3. 供電：支持交、直流供電，可循環充放電不少于500次。


3.2室外采集器

1. 報警燈類型：LED報警燈；
2. 喇叭功率：50W；
3. 供電方式：支持直流供貨，可滿足連續30個陰雨天設備正常工作運行；
4. 通信方式：采用7模全網通通信模塊，4G通信數字射頻通信兩次方式；
5. 本地通信距離:不小于1000m（空曠環境）；
6. 傳感器防護等級:達到IP68的防護等級可以長期浸泡在水里，第一級水位探頭采用防誤報警機制；
7. 擴展接口：具有RS-485擴展接口，支持超聲波、電子水尺等其它類型水位傳感器接入；
8. 具有平臺查詢功能，可查詢系統狀態（設備電池電量、電壓、在線等）和設備報警日志；
9. 工作溫度:-40℃～60℃；工作濕度:40％～95％RH。
10.

   3.3其它功能和要求

銘牌及標示。在核心設備上，貼統張貼標識，詳細標示站點名稱、建設單位、施工單位、運行管理單位、建設時間等信息。
4、站點管理
管理平臺可安裝在縣級平臺上，用于接收簡易水位報警器的報警日志、水位及預警信息等，并提供遠程設置設備參數的功能；同時，信息必須能夠按照標準協議格式傳送到省級平臺。也可統一使用省級管理平臺，通過授權用戶管理使用簡易水位報警器相關信息。
5、安裝要求
（1）設備選點
1）受山洪災害威脅的村組（社區）周邊河道上游岸坡；
2）河道親水空間等上游岸坡；
3）水庫等蓄水建筑物排洪設施下游河道岸坡；
4）主流、支流匯合，河道束窄可能導致水位陡升的部位；
5）易受擁堵的橋梁上游河道岸坡；
6）漫水橋頭等。
（2）安裝標準
1）太陽能板安裝應避開建筑物、樹木等遮擋。
2）水尺刻度側朝向便于觀測一端。
3）支架及螺栓等零部件應采用防腐防銹材料進行表面防護；
5）水尺支架應牢固，防洪水沖刷。
（3）水位選點勘察
1）根據河道內水深可能對河道或漫水橋上行人、交通工具造成威脅確定警戒線預警指標。
2）根據被保護對象山洪災害防御預案及山洪災害調查評價報告，配置準備轉移水位和立即轉移水位預警指標。
3）根據被保護對象的山洪災害調查評價報告和所在河流的水文特性，配置水位上漲速率預警指標。
（4）水位現場勘察
1）對于能從當地獲取的已安裝水尺的高程，可直接引用；對于能從當地獲取的附近建筑物的高程，可引測至所安裝水尺的零點后引用。
（5）其他
按照選點的經緯度定位和標識標識找到安裝站點，第一步做基坑開挖，基坑的尺寸為600×600×1000mm（地下）。立桿直埋然后用碎石和混凝土回填至地平面，然后在地表以上在澆筑小型水泥基礎用以加固立桿。

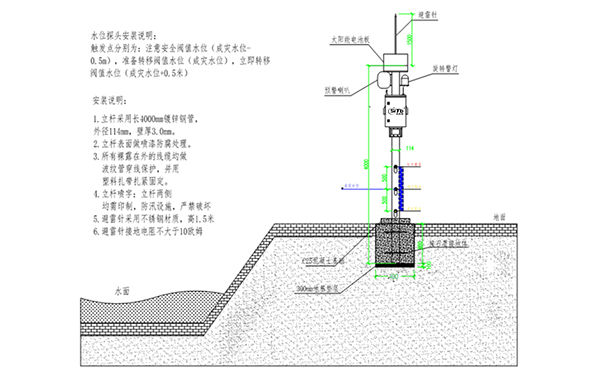

立桿的安裝

1. 立桿采用4000米的熱鍍鋅鋼管，外徑114mm，壁厚3mm；
2. 安裝時注意太陽能板朝向為南面；
3. 立桿安裝完成后做混泥土基座，基座尺寸400mm*400mm*150mm（地上）；
4. 室內報警器與室外采集器安裝距離應確保通信正常；
5. 控制好立桿的標高與水平，注意立桿中心線與地面保持垂直；
6. 告警字體位于橫線上方，指示箭頭朝下。

水尺的安裝
水尺直接在鍍鋅立桿上面噴繪，另外立桿中上部可以根據要求噴字。
水尺面寬不宜小于5cm。水尺刻度清晰，最小刻度應為1cm，誤差不大于0.5mm，當水尺長度在0.5m以下時，累積誤差不得超過0.5mm；當水尺長度在0.5m以上時，累積誤差不得超過總長度的1‰?？潭?、數字、底板的色調對比應鮮明，警示字體噴繪在立桿中上部，字體美觀，不易脫落掉色，告警字體為：注意安全水位，準備轉移水位，立刻轉移水位。
