方案需求

水庫在人們的生產、生活中起到了重要的作用，供應生活用水、農業灌溉、工業用水、抗旱防洪，水庫一般分布較為分散，位置偏僻，管理人員少，交通不便 ，多數無電源，安全隱患大。水庫無線安全監測包括水量監測和大壩安全監測兩個部分。

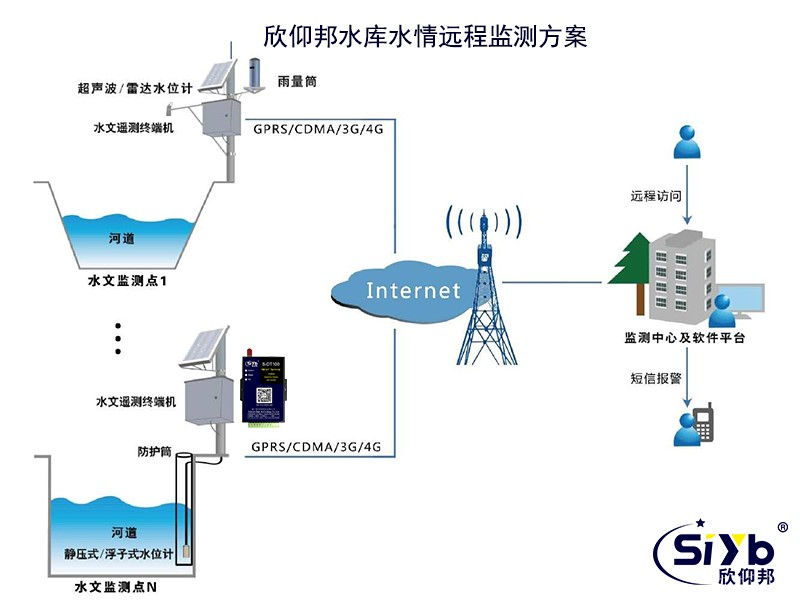

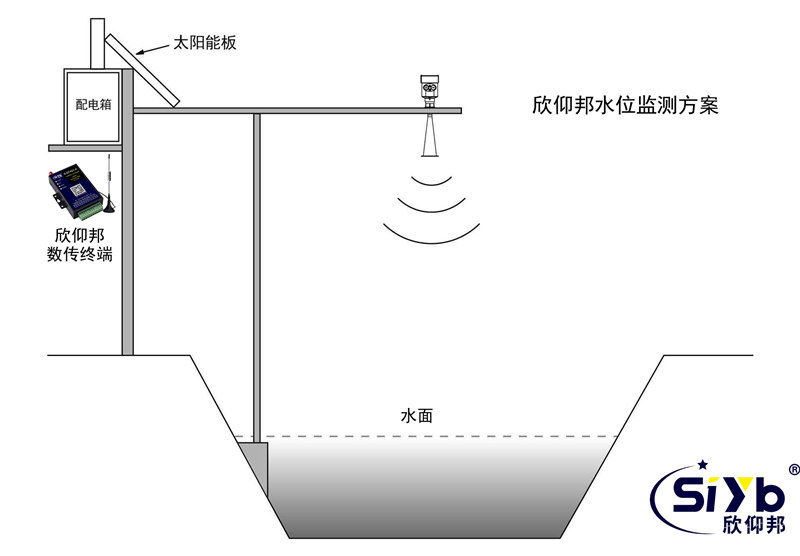

水量監測：水量監測是通過水位計、雨量監測計、工業攝像機進行信息采集。水位監測計監測水位深度，攝像機可以對水面情況進行拍照上傳，也可以進行視頻監控，雨量監測計監測雨量。在暴雨頻繁的季節，對水位和雨量的監測，以及攝像頭的輔助監控，可以對水庫水位有一個可靠的評估。大壩安全監測：大壩是水庫安全的核心點，水庫的水災基本是由大壩的崩潰引起的。大壩在水流的沖擊侵蝕下，性能會受到影響。大壩的監測項主要有變形、應力、溫度、滲流量、揚壓力和伸縮縫等，使用相關傳感器對大壩進行監測。達到對水庫蓄水狀態、預警安全事故、輔助防汛抗洪的以前預警。

技術部署

系統通過水位計、圖像監控攝像機、雨量筒、水位計信號、風速信號、太陽能電池板電壓、應力等傳感設備采集水庫現場的信息，將數據通過LoRa星型組網，通過LoRa網關，將采集的信息數據通過運營商2G/3G/4G等網絡傳送到服務器端，服務器進行數據的運算處理，實時監測水庫的狀態。數傳終端可以遠程設定回傳時間，在無線終端網絡無法連接的情況下，可以本地存儲，待網絡重新連接時再次發回服務器，在用于水庫、湖泊等水位監測時，發現水位超過上下限、滲壓超限，自動發送預警短信。

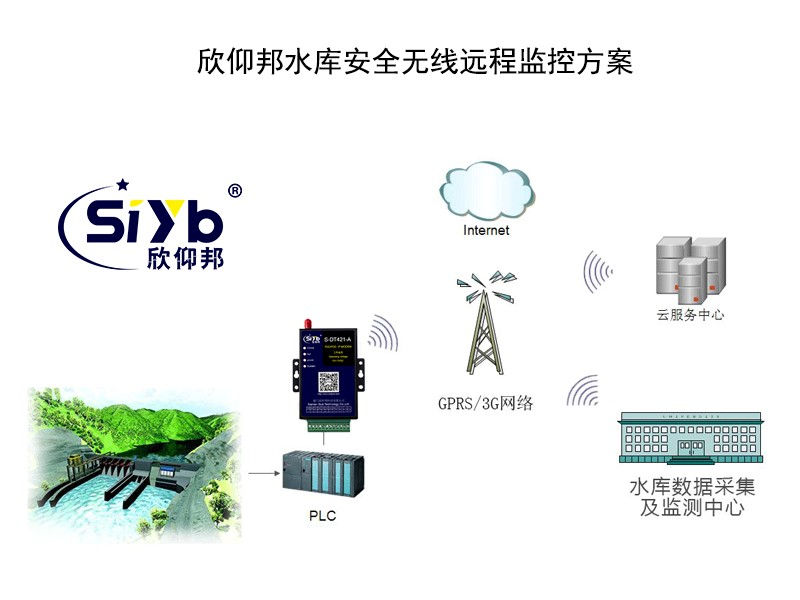

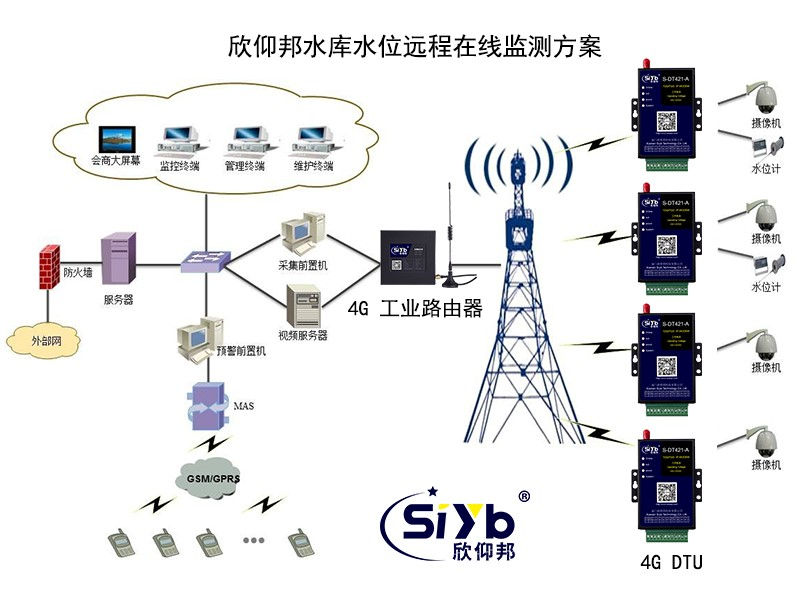

水庫安全無線監控方案主要由三個部分組成：前端部分、傳輸部分、中心部分，前端主要由攝像機、高速球、云臺、防護罩、視頻編碼器、以及整個前端的避雷、安裝支架和基礎設施，傳輸部分由數傳終端網口/IO口/RS485/RS232等接口采集前端傳感器數據。傳輸終端按設定時間自動進行巡測、采集數據，并向安全監測中心報送數據。系統監測站的MCU與監控中心之間的網絡通信采用物聯網運營商無線傳輸終端。數據采集系統將各個監測站內的監測數據采集上報，然后在數據處理工作站和數據分析工作站進行數據的處理與分析，并將原始數據和處理結果存入主數據庫和備份數據庫中。中心部分，服務器云計算探測到水利的溫度、濕度、風速、風向、雨量、水質、水流速、水量、視頻圖像或圖片等數字化信息進行統計分析，并共享在監控中心設有LCD拼接大屏幕系統，各種在線監測數據、圖像、視頻等信息能直觀顯示在大屏幕上。監控人員或相關的主管部門很直觀、便捷的了解水庫運行情況。

方案優點

無線通信：根據場景，多種無線通信可選LoRa組網/DTU/工業路由器；

信息采集：水位采集、電池電壓、箱門及供電狀態，閘位、水質、流量等多方位監測；

自動報警：水位、雨量、故障信息、供電狀態等各種異常報警；

遠程巡檢：遠程監測升級，配置各項聯網設備；

歷史數據：儲存監測數據，歷史記錄自動備份；

視頻監控：無線視頻監控，無人值守多方位無死角，免布線；

數據共享：多中心，多部門，滿足單位、縣、市、省多級數據共享管理；
