智慧農業

農田土壤養分水分監測系統

方案需求

農田土壤水分檢測系統為了快速掌握土地旱情動態，以抗旱減災為目標，避免或減少旱災造成的損失，逐步建立起廣泛覆蓋的土壤水分自動監測系統已經成為相應管理部門的重要任務之一。

土壤水分自動監測系統能夠?qū)崿F(xiàn)對土壤墑情（土壤濕度）的長時間連續監測。用戶可以根據監測需要，靈活布置土壤水分傳感器；也可將傳感器布置在不同的深度，測量剖面土壤水分情況。可根據監測需求增加對應傳感器，監測土壤溫度、土壤電導率、土壤PH值、地下水水位、地下水水質以及空氣溫度、空氣濕度、光照強度、風速風向、雨量等信息，從而滿足系統功能升級的需要。

土壤水分測量信息化的主要工作是采用信息化的技術對已經獲得的土壤水分?jǐn)?shù)據進行加工、存儲和網絡化，實現對土壤信息的高效查詢、對數據的統計和分析。土壤水分自動監測系統能夠全面、科學、真實地反映被監測區的土壤變化，可及時、準確地提供各監測點的土壤墑情狀況，為減災抗旱提供了重要的基礎信息。

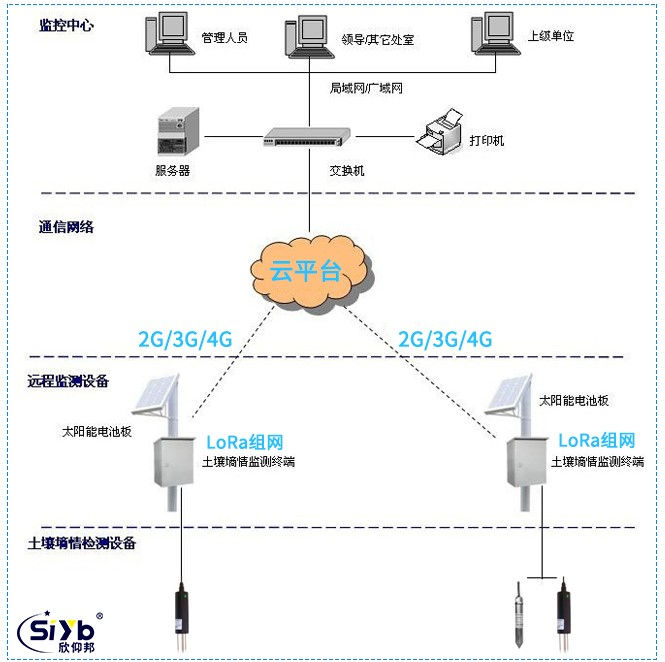

技術部署

無線傳感器：可自定義采集點、傳感器采集：空氣溫濕度、土壤溫濕度、光照強度、CO2濃度、PH值等數據，通過DTU或LoRa組網上傳服務器。無線傳感器可根據土壤性質對需要檢測的成分進行拓展，如含鹽分、土壤密度等拓展相應的傳感器；

網關無線傳輸終端：LoRa無線傳感器與網關星型組網，上傳的數據通過網關，匯聚到平臺，云平臺服務器對數據進行儲存整理。分散部署的多類型拓展傳感器可通過RS485/232串口將數據提供給LoRa終端，LoRa終端再將數據經過網關上傳服務器。

管理中心：硬件主要由服務器、計算機、交換機、打印機等組成。軟件主要有操作系統軟件、數據庫軟件、土壤墑情監測系統軟件組成。控制中心PC應用端讀取服務器云平臺，手機APP遠程查看傳感器所檢測的數據，平臺可開發成各種圖表方式呈現；監測系統軟件開發具備GIS功能，可在地圖上顯示各監測點的詳細分布位置。可同時將監測數據共享至多個中心。具備監測數據、報警數據的統計、分析功能，數據報表可導出、可打印輸出。

農田土壤養分水分監測系統
