一、工作原理

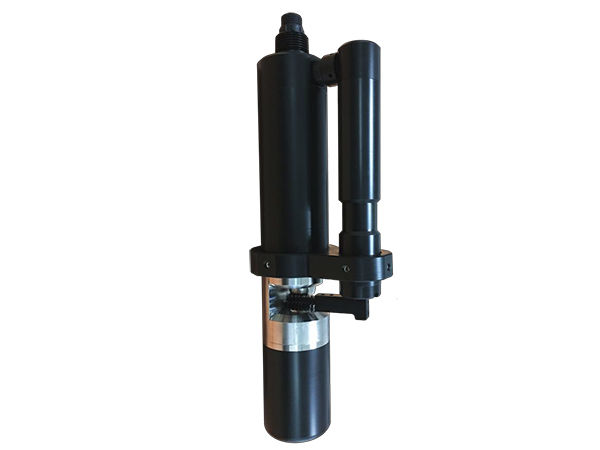

許多溶解于水中的有機物對紫外光具有吸收作用。因此，通過測量這些有機物對254nm波長紫外光的吸收程度，可以準確測量水中溶解的有機污染物的總量。 S-CGCOD在線COD傳感器采用兩路光源，一路254nm紫外光，一路365nm紫外
參比光，能自動對光路衰減進行補償并在一定程度上消除顆粒狀懸浮物砸質的干擾，從而實現更加穩定可靠的測量。

無需試劑，無污染，更經濟環保

尺寸小巧，安裝更為便捷，可在線不間斷進行水質監測
可測量 COD、濁度及溫度等參數
自動對濁度干擾進行補償
帶有清潔刷，可防止生物附著
漂移小，反應快速，測量更精準
即使長期監測依然具有極佳的穩定性
免維護，使用周期長，使用成本低
數字傳感器，RS-485 接口，Modbus/RTU 協議
低功耗設計，抗干擾設計

二、技術性能和規格

技術參數

型號	S-CGCOD
測量原理	雙波長紫外吸收法
COD 量程范圍	0-100mg/L equiv. KHP
COD 精度	±5%F.S.
COD 分辨率	0.1mg/L
濁度量程范圍	0-100NTU
濁度精度	±5%F.S.
濁度分辨率	0.1NTU
校準方式	兩點校準
輸出方式	RS-485 總線，Modbus/RTU 協議
電源	12～24VDC±10%
功耗	<0.5W
工作條件	0～45℃、<0.2MPa
存儲溫度	-5～65℃
防護等級	IP68
安裝方式	浸入式安裝
線纜長度	5 米，其它長度可定制
傳感器外殼材料	POM 和 316L 不銹鋼

尺寸圖

三、安裝和電氣連接

安裝

懸掛傳感器時應避免由于水流造成的傳感器撞擊墻面或者其他水利設施。如果水流很急，請固定傳感器。

安裝傳感器，離水面深度不超過2米。

考慮到水位的波動, 將傳感器沒
入可能的最低水位30cm以下。

傳感器放置在水里沒有氣泡的位置。

在傳感器線纜外面裝一個線纜保護套。
按下圖固定傳感器:

固定牢且傳感器需按下圖水平放置

2.電氣連接

紅色線—電源線（12～24VDC）
黑色線—地線（GND）
藍色線—485A
白色線—485B
裸露線—屏蔽層

完成接線后，應仔細檢查，避免錯誤接線導致傳感器損壞。
線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ 6 mm，所有接口均已做防水處理。

四、維護和保養

1.維護日程和方法

1.1維護日程

為保證精確的測量，清潔很重要，定期進行傳感器的清潔，有助于數據的穩定性。

維護任務	建議維護頻率
校準傳感器（如主管部門有要求）	根據主管部門所要求的維護日程進行
保養并檢查自清潔刷	每 18 個月返廠進行檢測保養自清潔刷

注：上表中的維護頻率只是建議，請維護人員根據傳感器的實際使用情況來清洗傳感器。

1.2維護方法

1）傳感器外表面：用自來水清洗傳感器的外表面，如果仍有碎屑?xì)埩簦脻駶?rùn)的軟布進行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。
2）檢查傳感器的線纜：正常工作時線纜不應繃緊，否則容易使線纜內部電線斷裂，引起傳感器不能正常工作。
3）檢查傳感器的測量窗口有否有臟污，清潔刷是否正常。
4）檢查傳感器的清潔刷是否有所破損。
5）連續使用 18 個月，需返廠更換動密封裝置。

1.3注意事項

探頭中含有敏感的光學部件和電子部件。確保探頭不要受到劇烈的機械撞擊。探頭內部沒有需要用戶維護的部件。

2.傳感器的校準

2.1濁度校準

零點校準：用大點的燒杯量取適量零濁度液，將傳感器垂直放在溶液中，3～5 分鐘待數值穩定后進行零點校準。指令參照附錄。
斜率校準：將傳感器放在溶液中放置于 100NTU 標準溶液中，3～5 分鐘待數值穩定后進行斜率校準。指令參照附錄。

2.2COD 校準

KHP(鄰苯二甲酸氫鉀， C8H5KO4) , 作為環境研究常用的染色劑, 可用來做 COD 校準。
配制標準液

①準確稱量 0.8503 g 的 KHP 放入 1000 mL 的燒瓶。用蒸餾水或去離子水并灌注直到最高刻度. 此溶液為 1000mg/L 濃度的 COD 溶液。
②取 100 mL 此溶液注入 1000 mL 量程的燒瓶里，然后用蒸餾水或去離子水灌至最高刻度。搖勻后 COD 濃度為 100mg/L。用同樣方法配置濃度為 5mg/L 溶液。
③用黑色玻璃瓶保存此濃縮標準液（步驟 2.1）并低溫儲存防止其分解。稀釋的標準液
（步驟 2.2)需要在準備好后 24 小時內使用。

校準( 2 點校準)

①將傳感器放入 5mg/L COD 溶液內，并確認所有的光路都浸沒在水下 >2cm 且無氣泡。按照附錄命令進行零點校準。
②將傳感器放入 100mg/L COD 溶液內，按照附錄命令進行斜率校準。

注：校準時，先校準濁度，再校準 COD。

警告: KHP 有致癌風險，操作時請帶手套。

注意事項

避免傳感器被陽光暴曬
請不要用手觸摸傳感器

測量和校準時傳感器表面避免附著氣泡
使用中避免對傳感器直接施加任何機械應力（壓力、劃痕等）

4.常見問題及對策

問題	可能的原因	解決方法
操作界面無法連接或不顯示測量結果	控制器與線纜連接出錯	重新連接控制器和線纜
操作界面無法連接或不顯示測量結果	線纜故障	請聯系我們
測量值過高、過低或數值持續不穩定	傳感器視窗被外物附著	清洗傳感器視窗表面
測量值過高、過低或數值持續不穩定	傳感器自清潔損壞	更換清潔刷

五、質量和服務

質量保證

質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做 72 小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
收貨方對不合格率達到 2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。
保證貨源數量和出貨速度。

2.配件和備件

此產品包括：

傳感器 1 支
說明書 1 份
合格證 1 張

3.售后服務承諾

本公司提供自銷售日起一年內的本機售后服務，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良好以避免運送途中損壞，本公司將

免費維修儀器的損壞。

附錄數據通信

1.數據格式

Modbus 通信默認的數據格式為: 9600、n、8、1（波特率 9600bps，1 個起始位，8 個數據位，無校驗，1 個停止位）。

信息幀格式 (xx 代表一個字節）

a) 讀數據指令幀
06 03 xx xx xx xx xx xx

地址功能碼	寄存器起始地址	寄存器數量	CRC 校驗碼（低字節在前）
b) 讀數據應答幀 06 03	xx	xx……xx	xx xx
地址功能碼	字節數	應答數據	CRC 校驗碼（低字節在前）
c) 寫數據指令幀 06 06	xx xx	xx xx	xx xx
地址功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）
d) 寫數據應答幀 06 06	xx xx	xx xx	xx xx
地址功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）

3.寄存器地址

寄存器地址	名稱	說明	寄存器個數(字節數)	訪問方式 (功能碼)
0x0000	COD 測量值	2 個雙字節整數，分別為測量值值和測量值值小數位數（默認 1 位小數）。	2（4 字節）	讀(0x03)
0x0002	溫度測量值	2 個雙字節整數，分別為溫度值和溫度值小數位數（默認 1 位小數）。	2（4 字節）	讀(0x03)
0x0004	濁度測量值	2 個雙字節整數，分別為測量值值和測量值值小數位數（默認 1 位小數）。	2（4 字節）	讀(0x03)
0x1000	COD 零點校	在去離子水中進行校準。校準	1（2 字節）	寫 (0x06)/

	準	時寫入的校準值數據 0；讀出的數據為零點偏移量。（也可以在 0-20mg/L 的 COD 標準液中進行校準，校準方法參照斜率校準）		讀(0x03)
0x1004	COD 斜率校準	可以在 20-200mg/L 的標準液中進行校準。校準時寫入的校準值數據為所用標準液濃度 x10 的數值；讀出的數據為斜率值 x1000。	1（2 字節）	寫 (0x06)/ 讀(0x03)
0x1010	溫度校準	溫度校準：寫入數據為實際溫度值 x10；讀出數據為溫度校準偏移量 x10。	1（2 字節）	寫 (0x06)/ 讀(0x03)
0x1020	濁度零點校準	在零濁度水中進行校準。校準 時寫入的校準值數據 0；讀出的數據為零點偏移量。	1（2 字節）	寫 (0x06)/ 讀(0x03)
0x1024	濁度斜率校準	可以在 20-200NTU 的標準液中進行校準。校準時寫入的校準值數據為所用標準液濃度 x10 的數值；讀出的數據為斜率值 x1000。	1（2 字節）	寫 (0x06)/ 讀(0x03)
0x1100	傳感器開關	打開或關閉傳感器測量功能。寫入數據為 0 時關閉測量；寫 入數據為 1 時打開測量。傳感器上電默認為打開狀態。	1（2 字節）	寫(0x06)
0x2002	傳感器地址	默認為 6，數據范圍 1-127。	1（2 字節）	寫 (0x06)/ 讀(0x03)
0x1300	自動清洗間隔時間設置	默認為 30 分鐘，數據范圍 6～ 6000 分鐘。	1（2 字節）	寫 (0x06)/ 讀(0x03)
0x1301	自動清洗圈數設置	默認為 3 圈，數據范圍 1～6 圈。	1（2 字節）	寫 (0x06)/ 讀(0x03)
0x2002	傳感器地址	默認為 6，數據范圍 1-127。	1（2 字節）	寫 (0x06)/ 讀(0x03)
0x2020	重置傳感器	校準值恢復默認值，寫入數據	1（2 字節）	寫(0x06)

為 0。注意，傳感器重置后需再次校準方可使用。

命令示例
1. 開機指令：

作用：讓探頭連續發光，開始 COD 測量。注意，上電時默認為開機狀態。請求幀：06 06 11 00 00 01 4C 81
應答幀：06 06 11 00 00 01 4C 81

測量指令：

作用：讀取傳感器的 COD 和溫度值；COD 值的單位為 mg/L，溫度的單位為攝氏度。請求幀：06 03 00 00 00 04 45 BE
應答幀：06 03 08 01 02 00 02 00 B0 00 01 14 B4

COD 值	溫度值
01 02 00 01	00 B0 00 01

讀數示例：

如：COD 值 01 02 表示十六進制讀數 COD 值，00 01 表示 COD 帶 1 位小數點，轉換成十進制數值為 25.8。
溫度值 00 B0 表示十六進制讀數溫度值，00 01 表示溫度數值帶 1 位小數點，轉換成
十進制數值為 17.6 攝氏度。

校準指令：溫度校準

作用：校準傳感器溫度 25.8 攝氏度；溫度校準應在溫度穩定一段時間后進行。
請求幀：06 06 10 10 01 02 0D 29
應答幀：06 06 10 10 01 02 0D 29
濁度零點校準
作用：設定傳感器的濁度零點校準值；零點校準在零濁度水中進行。請求幀：06 06 10 20 00 00 8D 77
應答幀：06 06 10 20 00 00 8D 77
濁度斜率校準
作用：設定傳感器的濁度斜率校準值；在 100NTU 溶液中校準斜率時的命令：請求幀：06 06 10 24 03 E8 CC 08
應答幀：06 06 10 24 03 E8 CC 08
COD 零點校準
作用：設定傳感器的 COD 零點校準值；在 5mg/L 溶液中校準零點時的命令：請求幀：06 06 10 00 00 32 0D 68
應答幀：06 06 10 00 00 32 0D 68
COD 斜率校準
作用：設定傳感器的 COD 斜率校準值；在 100mg/L 溶液中校準斜率時的命令：請求幀：06 06 10 04 03 E8 CD C2
應答幀：06 06 10 04 03 E8 CD C2

更改設備 ID 地址：

作用：更改電極的 Modbus 設備地址。將設備地址 06 改為 01，范例如下：

請求幀：06 06 20 02 00 01 E3 BD
應答幀：06 06 20 02 00 01 E3 BD

5.錯誤響應

如果傳感器不能正確執行上位機命令，則會返回如下格式信息：

定義	地址	功能碼	CODE	CRC 校驗
數據	ADDR	COM+80H	xx	CRC 16
字節數	1	1	1	2

CODE：01 – 功能碼錯

03 – 數據錯

COM：接收到的功能碼
