一、應用環境說明

l 飲用水/地表水/各種供水/工業水處理
l 信號輸出：RS-485（Modbus/ RTU 協議）
l 方便連接到 PLC、DCS、工業控制計算機、通用控制器、無紙記錄儀器或觸摸屏等第三方設備。
l 浸入式安裝，帶 3/4"NPT 螺紋（管螺紋），便于安裝在管道和和罐體。
l IP68 防護等級。

二、技術性能和規格

1. 技術參數

型號	S-CGDDL
量程范圍和分辨率	0～20μ S/cm	0.01
	0～200μ S/cm	0.1
	0～5000μ S/cm	1
	0～200mS/cm	0.1
精度	±1.5%F.S.
工作溫度	0～65℃
工作壓力	＜0.6MPa
供電	12VDC～24VDC ±10%
信號輸出	RS-485(Modbus/RTU)
接液材質	ABS/SUS316L(默認）/PVDF/PVC (可定制）
安裝方式	浸入式安裝，3/4" NPT 管螺紋
線纜長度	5 米，其它長度可定制
溫度補償	自動溫度補償（Pt1000）
校準方式	兩點校準
功耗	＜0.5W
防護等級	IP68

2. 尺寸圖

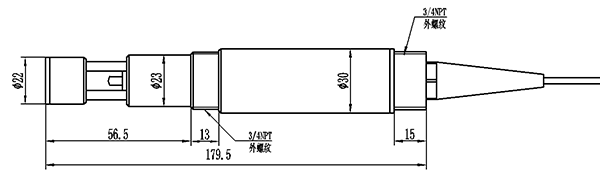

2.1 DDM-202-0.01

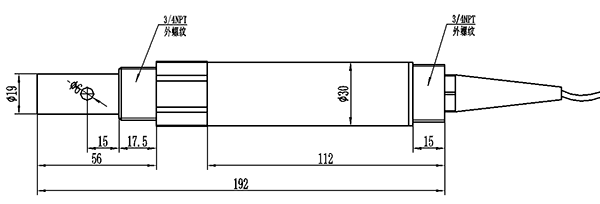

2.2 DDM-202-0.1

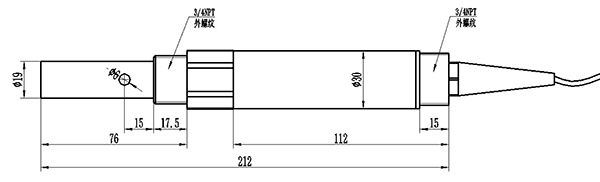

2.3 DDM-202-1.0

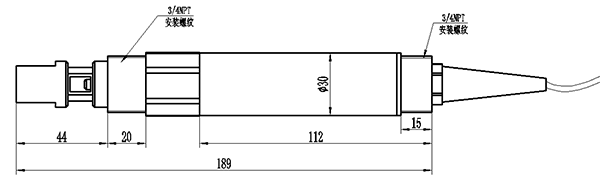

2.4 DDM-202-SI

三、安裝和電氣連接

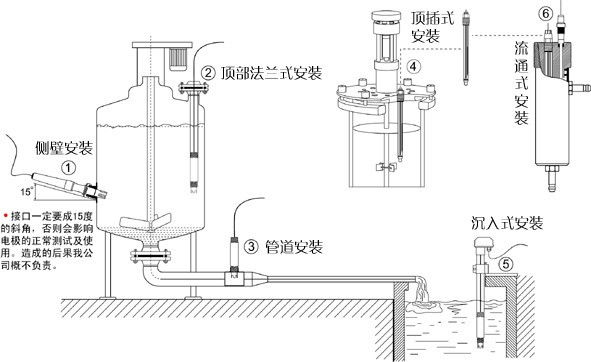

1. 安裝

注意：安裝測試時離容器的底部和側壁至少2cm。

2. 電氣連接

紅色線—電源線（12～24V）
黑色線—地線（GND）
藍色線—485A
白色線—485B
裸露線—屏蔽線

完成接線后，應仔細檢查，避免通電前的錯誤連接。
線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ 6 mm，所有接口均已做防水處理。

四、維護和保養

1. 使用和保養

常規的電極需要進行周期性的清洗和校準，保養周期由客戶根據自己的工況來決定。常規電極的清洗方法：用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。
電感式電極的清洗方法：
l 電感式電極基本屬于免維護，外殼的污染或輕度結垢不影響其正常工作。
l 如需清洗，用軟毛刷或砂紙清除附著物，再用蒸餾水清洗，之后進行校準操作。
l 由于電感式電極常工作在易結垢或臟污的環境中，清洗時可適當?shù)募哟罅Χ取］p微劃傷電極表面不影響電極的正常工作，但要避免穿透電極的外殼。

2. 校準

a）零點校準
用蒸餾水沖洗傳感器，用濾紙將液體吸干。將傳感器接通電源豎直放置在空氣中，靜置約
3 分鐘，待數值穩定后，進行零點校準。校準指令詳見附錄。b）斜率校準
將電極垂直放置于標準溶液（20%滿量程—滿量程）中，注意電極離容器的底部和側壁至少 2cm，進行斜率校準。校準指令詳見附錄。

五、質量和服務

1. 質量保證

l 質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做 72 小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
l 收貨方對不合格率達到 2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。
l 保證貨源數量和出貨速度。

2. 配件和備件

此產品包括：
l   傳感器 1 支
l   說明書 1 份
l   合格證 1 張
l 校準液（選配）

3. 售后服務承諾

本公司提供自銷售日起一年內的本機售后服務，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良好以避免運送途中損壞，本公司將免費維修儀器的損壞。

附錄數據通訊

1. 數據格式

Modbus 通信默認的數據格式為: 9600、n、8、1（波特率 9600bps、1 個起始位、8 個數據位、無校驗、1 個停止位）。
波特率等參數可以定制。
2. 信息幀格式（xx 代表一個字節）

a) 讀數據指令幀：
06	03	xx xx	xx xx	xx xx
地址功能碼寄存器地址 b) 讀數據應答幀：			寄存器數量	CRC 校驗碼（低字節在前）
06	03	xx	xx……xx	xx xx
地址	功能碼	字節數	應答數據	CRC 校驗碼（低字節在前）
c) 寫數據指令幀：
06	06	xx xx	xx xx	xx xx
地址	功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）
d) 寫數據應答幀（同寫數據指令幀）：
06 06		xx xx	xx xx	xx xx
地址功能碼		寄存器地址	寫入數據	CRC 校驗碼（低字節在前）

3. 寄存器地址

寄存器地址	名稱	說明	寄存器個數	訪問方式
40001 (0x0000)	測量值+溫度	4 個雙字節整數，分別為測量值、測量值小數位數、溫度值、溫度值小數位數。	4（8 字節）	讀
44097 (0x1000)	零點校準	在空氣中校準，寫入數據為 0。	1（2 字節）	寫
44101 (0x1004)	斜率校準	在已知的標準溶液（20%滿量程 —滿量程)中校準，滿量程為0～20μ S/cm 寫入數據為標準溶液實際值×100；滿量程為0～200μ S/cm 寫入數據為標準溶液實際值×10；滿量程為 0～ 5000μ S/cm 寫入數據為標準溶液實際值；滿量程為 0 ～ 200mS/cm 寫入數據為標準溶液實際值×10。	1（2 字節）	寫

44103 (0x1006)	零點校準值	讀出數據為零點偏移量。	1（2 字節）	讀
44105 (0x1008)	斜率校準值	讀出數據為斜率值×1000。	1（2 字節）	讀
44113 (0x1010)	溫度校準	在溶液中校準，寫入數據為實際溫度值×10；讀出數據為溫度校準偏移量×10。	1（2 字節)	寫/讀
48195 (0x2002)	傳感器地址	默認為 6，寫入數據范圍 1-127。	1（2 字節）	寫/讀
48225 (0x2020)	恢復出廠	校準值恢復出廠設置，寫入數 據為 0。	1（2 字節）	寫

注意：
a)   寄存器地址為根據 Modbus 協議定義的帶寄存器類型的寄存器起始地址（括號中的 16 進制表示的實際的寄存器起始地址）。
b)   更改傳感器地址時，返回指令中的傳感器地址為更改后的新地址。
c)   讀取數據時返回測量值的數據定義：
xx    xx             xx xx               xx   xx          xx   xx
2 字節測量值     2 字節測量值小數位數       2 字節溫度值     2 字節溫度小數位數數據類型默認為：雙字節整型，高字節在前；其他如浮點數類型可選。

4. 命令示例

a) 設置設備 ID 地址：
作用：設置電極的 Modbus 設備地址；將設備地址 06 改為 01，范例如下
請求幀：06 06 20 02 00 01 E3 BD
應答幀：01 06 20 02 00 01 E2 0A

開始測量指令

作用：獲取測量探頭的電導率值和溫度；溫度的單位為攝氏度，電導率的值為 mS/cm(或uS/cm)；
請求幀：06 03 00 00 00 04 45 BE
應答幀：06 03 08 01 02 00 01 00 B0 00 01 14 B4
讀數示例：

電導率值	溫度值
01 02 00 01	00 B0 00 01

如：電導率值 01 02 表示十六進制讀數電導率值，00 01 表示電導率數值帶 1 位小數點(小數點和量程有關），轉換成十進制數值為 25.8。
溫度值 00 B0 表示十六進制讀數溫度值，00 01 表示溫度數值帶 1 位小數點，轉換成十進制數值為 17.6。

校準指令

零點校準

作用：設定電極的電導率零點校準值；此處零點校準在空氣中進行；請求幀：06 06 10 00 00 00 8C BD
應答幀：06 06 10 00 00 00 8C BD

斜率校準

作用：設定電極的電導率斜率校準值；此處斜率值以實際標準溶液數值為準，以 50mS/cm 為示例參看校準；
請求幀：06 06 10 04 01 F4 CD 6B
應答幀：06 06 10 04 01 F4 CD 6B

5. 錯誤響應

如果傳感器不能正確執行上位機命令，則會返回如下格式信息：

定義	地址	功能碼	CODE	CRC 校驗
數據	ADDR	COM+80H	xx	CRC 16
字節數	1	1	1	2

a) CODE：01 – 功能碼錯
03 – 數據錯
COM：接收到的功能碼
