一、 應用環境說明

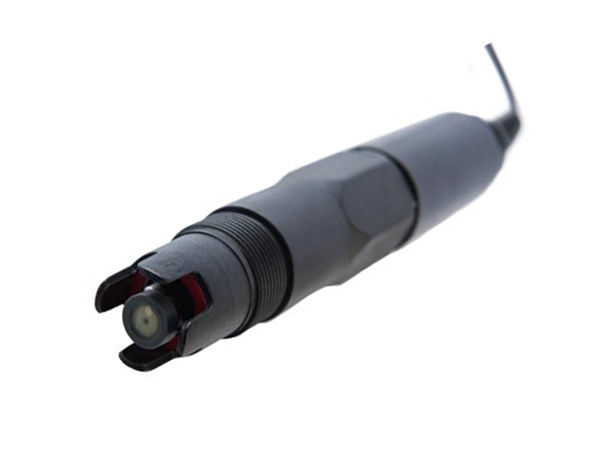

S-CGND一體式在線氨氮傳感器是一種基于PVC膜制作的的銨離子選擇電極，用于測試水中的銨離子含量,帶有溫度補償，確保測試做到快速、簡單、精確和經濟。本說明書中詳細介紹了氨氮傳感器的技術參數、通訊協議和使用維護等內容。
信號輸出： RS-485 總線，Modbus/RTU 協議，方便連接到 PLC、DCS、工業控制計算機、通用控制器、無紙記錄儀器或觸摸屏等第三方設備。
專利的銨離子探頭，內部參比液在至少 100KPa（1Bar）的壓力下，極其緩慢的從微孔鹽橋中滲出，其正向滲出持續 20 個月以上。這樣的參比系統非常穩定，電極壽命比普通工業電極壽命更長。
易于安裝：3/4 英寸 NPT 螺紋（管螺紋），便于沉入式安裝或安裝在管道和罐體。
IP68 防護等級。

二、技術性能和規格

1.技術參數

型號	S-CGND
量程范圍	0～100mg/L
分辨率	0.1mg/L
精度	測量值的±10%或±2mg/L，以大者為準
工作溫度	0～40℃
工作壓力	＜0.1MPa
介質的 pH 范圍	4～10 pH
溫度補償	自動溫度補償(Pt100)
供電	12～24VDC ±10%
信號輸出	RS-485 總線，Modbus/RTU 協議
接液材質	PVC 和 POM
安裝方式	3/4" NPT 螺紋，浸入式安裝
線纜長度	5m,其它長度可定制
校準方式	兩點校準
功耗	＜0.5W
防護等級	IP68

2.尺寸圖

三、安裝和電氣連接

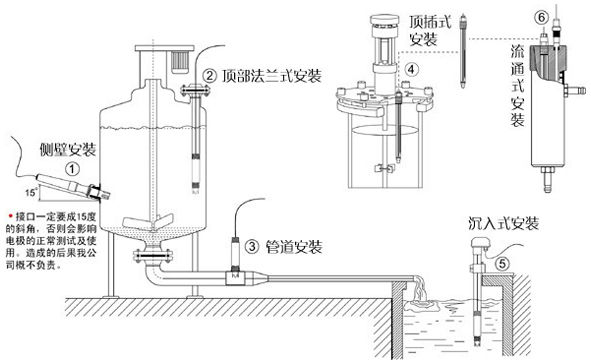

1.安裝

注意：傳感器安裝時不能倒置或水平安裝，至少傾斜15度角以上安裝。

2.電氣連接

紅色線—電源線（12～24V）
黑色線—地線（GND）
藍色線—485A
白色線—485B
裸露線—屏蔽線

完成接線后，應仔細檢查，避免通電前的錯誤連接。
線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ6 mm，所有接口均已做防水處理。

四、維護和保養

1.使用和保養

用蒸餾水中（或去離子水中）清洗電極，吸干，不要擦干。把電極放到電極支架上。使用前，將電極前端浸在蒸餾水中（或去離子水中）中 10 分鐘，然后浸在稀釋的銨離子溶液中 2 小時。
電極使用前要保持干燥，電極的感應元件應該套入保護瓶中。在測試前，電極應在活化液中浸泡 24 小時。如果儲存過夜或更長，則應用去離子水清洗電極頭部，并擦干，然后放進原來的包裝內。
檢查接線端子處是否干燥，如有沾污，請用無水酒精擦拭，吹干后使用。應避免長期浸泡在蒸餾水或蛋白質溶液中，并防止與有機硅油脂接觸。使用時間較長的電極，它的 PVC 膜可能變成半透明或附有沉積物，此時可用蒸餾水（或去離子水）沖洗。電極使用時間較長，出現測量誤差時，須配合儀表進行標定,進行校正。
當用以上方式對電極進行維護和保養時仍不能進行標定和測量時，說明電極已經失效，請更換電極。

主要干擾離子見下表：

在不同銨離子濃度下可產生 10%的誤差的干擾離子濃度

Interferences (moles/liter)	10-4 M Ammonium	10-3 M Ammonium	10-2 M Ammonium
H+	< 2	< 1	< 1
Li+	0.2	0.5	0.5
Na+	0.005	0.08	0.8
K+	7*10-5	6*10-4	6*10-3
Cs+	0.003	0.05	0.5
Mg3+	> 0.5	> 1	> 1
Ca2+	> 0.2	> 1	> 1
Sr2+	> 0.2	> 1	> 1
Ba2+	> 0.1	> 0.5	> 0.5
Zn2+	0.001	0.01	0.1
+ N2H5	> 0.1	> 0.1	> 0.1
Bu4N+	1*10-5	1*10-4	1*10-3

2.傳感器的校準

注意：傳感器在出廠前已經校準，若非超出測量誤差不宜隨意校準。

a）零點校準
將傳感器放入盛有零點標準溶液的小瓶中，等待 5 分鐘，待數值穩定后看顯示的數值是否在誤差范圍內，如果不是則需進行零點校準。校準指令參照附錄。
b）斜率校準
將傳感器放入盛有斜率標準溶液的小瓶中，等待 5 分鐘，待數值穩定后看顯示的數值是否在誤差范圍內，如果不是則需進行斜率校準。校準指令參照附錄。

五、質量和服務

1. 質量保證

質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做 72 小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
收貨方對不合格率達到 2%的產品批次直接退回，所有產生的費用由供貨方承擔?？剂繕?biāo)準參考供貨方提供的產品說明。
保證貨源數量和出貨速度。

2.配件和備件

此產品包括：
傳感器 1 支
說明書 1 份
合格證 1 張
1mg/L 和 10mg/L 校準液各 100mL（適用于量程 0～100mg/L）或 10mg/L 和 100mg/L
校準液各 100mL（適用于量程 0～1000mg/L）
使用前活化液 100mL

3.售后服務承諾

本公司提供自銷售日起一年內的本機售后保證，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良好以避免運送途中損壞，本公司將免費維修儀器的損壞。

附錄數據通訊

1.數據格式

Modbus 通信默認的數據格式為：9600、n、8、1（波特率 9600bps，1 個起始位，8 個數據位，無校驗，1 個停止位）。
波特率等參數可以定制。

2.信息幀格式

a) 讀數據指令幀
06	03	xx xx		xx xx	xx xx
地址	功能碼	寄存器地址		寄存器數量	CRC 校驗碼（低字節在前）
b) 讀數據應答幀
06	03	xx	xx……xx	xx xx
地址	功能碼	字節數	應答數據	CRC 校驗碼（低字節在前）

c) 寫數據指令幀
06	06	xx xx	xx xx	xx xx
地址	功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）
d) 寫數據應答幀（同寫數據指令幀）
06	06	xx xx	xx xx	xx xx
地址	功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）

3.寄存器地址

寄存器地址	名稱	說明	寄存器個數	訪問方式
40001 (0x0000)	銨離子測量值 +溫度	4 個雙字節整數，分別為銨離子測量值、測量值小數位數、溫度值、溫度值小數位數。	4（8 字節）	讀
44097 (0x1000)	零點校準	量程為 0～100mg/L 時，需在 1ppm/L 標準液中校準，量程為 100～1000mg/L 時，需在 10ppm/L 標準液中校準，寫入數據為所用標準液濃度 x10 的數值。讀出的數據為零點校準值對應的 mV 值 x100。	1（2 字節）	寫/讀
44101 (0x1004)	斜率校準	量程為 0～100mg/L 時，需在 10ppm/L 標準液中校準，寫入數據為所用標準液濃度 x10 的數值。量程為 100～1000ppm/L 時，需在 100ppm/L 標準液中校準，寫入數據為所用標準液濃度 x10 的數值。讀出的數據為斜率校準值對應的 mV 值 x100	1（2 字節）	寫/讀
44113 (0x1010)	溫度校準	在溶液中校準，寫入數據為實際溫度值 x10；讀出數據為溫度校準偏移量 x10。	1（2 字節)	寫/讀
48195 (0x2002)	傳感器地址	默認為 6，寫入數據范圍 1-127。	1（2 字節）	寫/讀
48225 (0x2020)	恢復出廠	校準值恢復出廠設置，寫入數據為 0。	1（2 字節）	寫

注意：

寄存器地址為根據 Modbus 協議定義的帶寄存器類型的寄存器起始地址（括號中的 16

進制表示的實際的寄存器起始地址）。

更改傳感器地址時，返回指令中的傳感器地址為更改后的新地址。
讀取數據時返回測量值的數據定義：

xx xx	xx xx	xx xx	xx xx
2 字節測量值	2 字節測量值小數位數	2 字節溫度值	2 字節溫度小數位數

數據類型默認為：雙字節整型，高字節在前；其他如浮點數類型可選。

4.命令示例

設置傳感器 ID 地址

作用：設置電極的 Modbus 設備地址；將設備地址 06 改為 01，范例如下
請求幀：06 06 20 02 00 01 E3 BD；
應答幀：01 06 20 02 00 01 E2 0A；

讀取數據指令：

作用：獲取測量探頭的氨氮值和溫度；氨氮的單位為 mg/L；溫度的單位為℃。請求幀：06 03 00 00 00 04 45 BE；
應答幀：06 03 08 00 62 00 02 01 01 00 01 24 59；
讀數示例：

氨氮值	溫度值
00 62 00 01	01 01 00 01

如：氨氮值：00 62 表示十六進制讀數氨氮值，00 01 表示氨氮數值帶 1 位小數,轉換成十進制數值為 9.8。
溫度值：01 01 表示十六進制讀數溫度值，00 01 表示溫度數值帶 1 位小數，轉換成十進制數值為 25.7。

校準指令： 零點校準

作用：設定電極的氨氮零點校準值；根據量程不同，選擇校準液。當量程為 0～100mg/L
時，零點值以 1mg/L 標準液為校準標準。當量程為 0～1000mg/L 時，零點值以 10mg/L 標準液為校準標準。示例如下(1mg/L)
請求幀：06 06 10 00 00 0A 0C BA；
應答幀：06 06 10 00 00 0A 0C BA；

斜率校準

作用：設定電極的氨氮斜率校準值；根據量程不同，選擇校準液。當量程為 0～100mg/L 時，斜率校準在 10mg/L 標準液中進行。當量程為 0～1000mg/L 時，斜率校準在 100mg/L 標準液中進行。示例如下(10mg/L)
請求幀：06 06 10 04 00 64CC 97；
應答幀：06 06 10 04 00 64 CC 97；

5.錯誤響應

如果傳感器不能正確執行上位機命令，則會返回如下格式信息：

定義	地址	功能碼	CODE	CRC 校驗
數據	ADDR	COM+80H	xx	CRC 16
字節數	1	1	1	2

CODE：01 – 功能碼錯

03 – 數據錯
COM：接收到的功能碼
