產品簡介

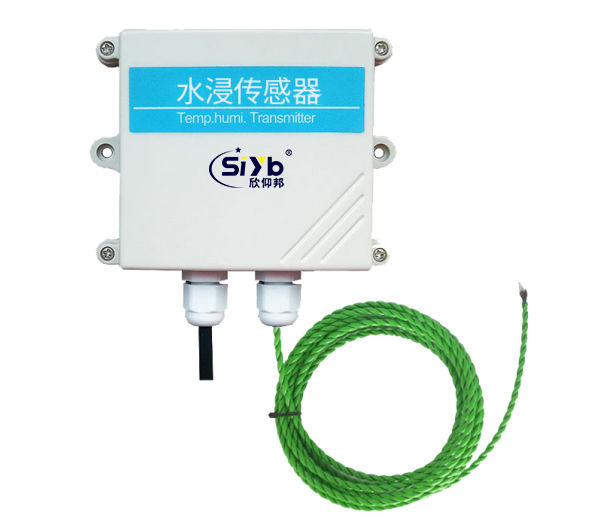

水浸傳感器主要用來檢測是否出現漏水情況，本傳感器采用交流阻抗測量方式，電極使用壽命長，不會出現氧化問題。該水浸傳感器廣泛適用于通訊基站、賓館、飯店、機房、圖書館、檔案庫、倉庫、設備 機柜以及其它需積水報警的場所。
功能特點
采用交流阻抗測量形式，交流阻抗方式可以有效避免電極發生氧化電解，極大的提高壽命。漏水測量結果精準，誤報率幾乎為零。
主要參數
系統框
本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
本產品也可以多個傳感器組合在一條485總線使用，在進行485總線組合時請遵守“485總線現場接線守則”。理論上一條總線可以接16個以上的485傳感器，如果需要接更多的485傳感器，可以使用485中繼器擴充更多的485設備，另一端接入帶有485接口的PLC、通過485接口芯片連接單片機，或者使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
硬件連接
設備安裝前檢查
安裝設備前請檢查設備清單：
接口說明
電源接口為寬電壓電源輸入 12-24V 均可。485 信號線接線時注意 A/B 兩條線不能接反，總線上多臺設備間地址不能沖突。
注意事項：請注意不要接錯線序，錯誤的接線會導致設備燒毀。
開關量的功率較小，如果您需要接功率器件，請接中間繼電器，詳情請參見附加說明書。
出廠默認提供0.6米長線材 ，客戶可根據需要按需延長線材或者順次接線。
注意在某些出廠批次中可能提供的線序中沒有黃色線，此時灰色線等價替換黃色線作用。
安裝事宜
需將傳感器安置在避風避雨的環境中，90度垂直于地面壁掛。
壁掛王子殼為壁掛式安裝，安裝孔位于設備兩側中部位置，安裝孔徑小于4mm，孔距105mm，可使用3mm的自攻螺絲安裝
本產品主要用來測量漏水情況，因此可以傳感器主體壁掛安裝在0.3-0.5m的高度，將漏水檢測線下垂并放置在地勢低洼處用來檢測漏水。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦
將傳感器通過USB轉485正確的連接電腦并提供供電后，可以在電腦中看到正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看 COM 端口）。
如上圖所示，此時您的串口號為COM10，請記住這個串口，需要在傳感器監控軟件中填入這個串口號。
如果在設備管理器中沒有發現COM口，則意味您沒有插入USB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用

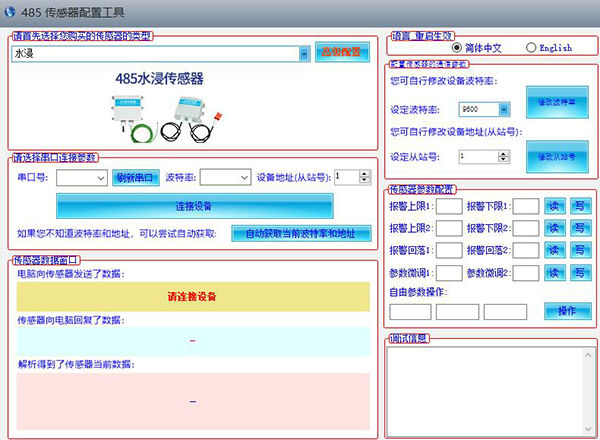

配置界面如圖所示，首先根據3.1章節的方法獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。
然后單擊連接設備后即可實時獲取傳感器數據信息。
如果您的設備是氣體濃度傳感器，則請在傳感器類型處選擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以參見附錄“如何使用modbus指令修改波特率和地址”。
通信協議
通訊基本參數
數據幀格式定義
采用 Modbus-RTU 通訊規約，格式如下：
初始結構≥4字節的時間
地址碼= 1字節
功能碼= 1字節
數據區= N字節
錯誤校驗= 16位 CRC 碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼 0x03（讀取寄存器數據）。
數據區：數據區是具體地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令通訊數據，注意 16bits 數據高字節在前！
CRC 碼：二字節的校驗碼。
問詢幀
應答幀
寄存器地址
通訊協議示例以及解釋
問詢幀
應答幀（例如讀到發生了浸水）
浸水情況：
01 H(十六進制)=發生了浸水
水浸傳感器主要用來檢測是否出現漏水情況，本傳感器采用交流阻抗測量方式，電極使用壽命長，不會出現氧化問題。該水浸傳感器廣泛適用于通訊基站、賓館、飯店、機房、圖書館、檔案庫、倉庫、設備 機柜以及其它需積水報警的場所。
功能特點
采用交流阻抗測量形式，交流阻抗方式可以有效避免電極發生氧化電解，極大的提高壽命。漏水測量結果精準，誤報率幾乎為零。
主要參數
| 參數名稱 | 參數內容 |
| 直流供電 | 12V-24V DC |
| 輸出信號 | RS485輸出/開關量輸出 |
| 開關量類型 | 常開觸點 |
| 檢測對象 | 各類型水溶液 |
| 耗電 | ≤0.15W（@12V DC , 25℃） |
| 工作環境 | -20℃-60℃ 0-95%RH |
| 開關量工作功率 | 120VAC/24VDC |
系統框
本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
本產品也可以多個傳感器組合在一條485總線使用，在進行485總線組合時請遵守“485總線現場接線守則”。理論上一條總線可以接16個以上的485傳感器，如果需要接更多的485傳感器，可以使用485中繼器擴充更多的485設備，另一端接入帶有485接口的PLC、通過485接口芯片連接單片機，或者使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
硬件連接
設備安裝前檢查
安裝設備前請檢查設備清單：
| 名稱 | 數量 |
| 高精度傳感器 | 1臺 |
| 12V防水電源 | 1臺（選配） |
| USB轉485設備 | 1臺（選配） |
| 保修卡/合格證 | 1份 |
電源接口為寬電壓電源輸入 12-24V 均可。485 信號線接線時注意 A/B 兩條線不能接反，總線上多臺設備間地址不能沖突。
| 線色 | 說明 | |
| 電源 | 棕色 | 電源正（12-24VDC） |
| 黑色 | 電源負 | |
| 通信 | 黃色 | 485-A |
| 藍色 | 485-B | |
| 開關量 | 白色 | 開關量 |
| 灰色 | 開關量 |
開關量的功率較小，如果您需要接功率器件，請接中間繼電器，詳情請參見附加說明書。
出廠默認提供0.6米長線材 ，客戶可根據需要按需延長線材或者順次接線。
注意在某些出廠批次中可能提供的線序中沒有黃色線，此時灰色線等價替換黃色線作用。
安裝事宜
需將傳感器安置在避風避雨的環境中，90度垂直于地面壁掛。
本產品主要用來測量漏水情況，因此可以傳感器主體壁掛安裝在0.3-0.5m的高度，將漏水檢測線下垂并放置在地勢低洼處用來檢測漏水。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦
如上圖所示，此時您的串口號為COM10，請記住這個串口，需要在傳感器監控軟件中填入這個串口號。
如果在設備管理器中沒有發現COM口，則意味您沒有插入USB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用
配置界面如圖所示，首先根據3.1章節的方法獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。
如果您的設備是氣體濃度傳感器，則請在傳感器類型處選擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以參見附錄“如何使用modbus指令修改波特率和地址”。
通信協議
通訊基本參數
| 參數 | 內容 |
| 編碼 | 8 位二進制 |
| 數據位 | 8位 |
| 奇偶校驗位 | 無 |
| 停止位 | 1位 |
| 錯誤校準 | CRC冗長循環碼 |
| 波特率 | 2400bps/4800bps/9600bps可設，出廠默認為9600bps |
| 編碼 | 8 位二進制 |
采用 Modbus-RTU 通訊規約，格式如下：
初始結構≥4字節的時間
地址碼= 1字節
功能碼= 1字節
數據區= N字節
錯誤校驗= 16位 CRC 碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼 0x03（讀取寄存器數據）。
數據區：數據區是具體地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令通訊數據，注意 16bits 數據高字節在前！
CRC 碼：二字節的校驗碼。
問詢幀
|
校驗碼 低位 |
地址碼 | 功能碼 |
寄存器 起始地址 |
寄存器長度 |
校驗碼 高位 |
| 1字節 | 1字節 | 1字節 | 2字節 | 2字節 | 1字節 |
| 地址碼 | 功能碼 | 有效字節數 |
第一 數據區 |
第二 數據區 |
第N 數據區 |
| 1字節 | 1字節 | 2字節 | 2字節 | 2字節 | 2字節 |
| 寄存器地址 | PLC組態地址 | 內容 | 操作 |
| 0010H | 40011 | 檢測是否漏水（1代表發生浸水，0代表正常） | 只讀 |
| 0100H | 40101 | 設備地址（0-252） | 讀寫 |
| 0101H | 40102 | 波特率（2400/4800/9600） | 讀寫 |
問詢幀
| 地址碼 | 功能碼 | 起始地址 | 數據長度 |
校驗碼 低位 |
校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x10 | 0x00 0x01 | 0x85 | 0xcf |
| 地址碼 | 功能碼 |
返回 有效字節數 |
數據區 |
校驗碼 低位 |
校驗碼 高位 |
| 0x01 | 0x03 | 0x02 | 0x00 0x01 | 0xB8 | 0x9A |
01 H(十六進制)=發生了浸水
