產品簡介

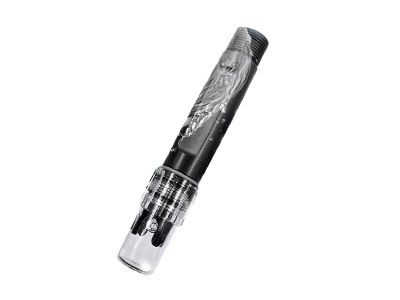

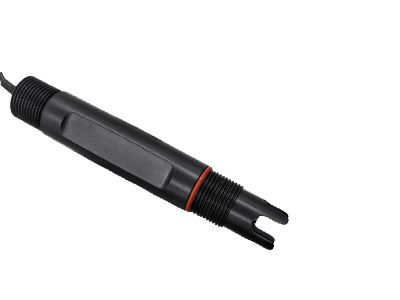

485 modbus和模擬量水濁度在線監測是一款智能水質在線光學分析儀器之一，濁度是由水中的懸浮顆粒引起的，懸浮顆粒會漫反射入射光，采用90度方向的散射光做為測試信號測試出來的單位稱為NTU。
本傳感器采用散射光與透射光比值代替單純的散射光測量濁度，傳感器的準確度、可靠性提高，維護更加簡單，抗污性增強。本產品配合防水外殼，將水溶液的信號經過數字化整定分析，轉換為標準的485/4-20mA/0-10V的信號。產品一次成型無需標定，上手即可使用。
主要參數

參數名稱	參數內容
直流供電	9-24V DC
耗電	≤0.15W（@12V DC , 25℃）
測量精度	3%F.s
濁度量程	0-1000NTU(默認）/0-5000NTU/0-10000NTU
余氯分辨率	1NTU（默認）
使用壽命：	5年
輸出信號	485/4-20mA/0-10V
溫度范圍	-20~60℃
重復性	±0.5%
產品尺寸	110×85×44mm3
探頭尺寸	70mm*20mm（長度*直徑）
光源	860nm
響應時間	60s（室溫）

系統框架圖
485接口框架圖
本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。 本產品也可以多個傳感器組合在一條485總線使用，在進行485總線組合時請遵守“485總線現場接線守則”（見附錄）。理論上一條總線可以接16個以上的485傳感器，如果需要接更多的485傳感器，可以使用485中繼器擴充更多的485設備，另一端接入帶有485接口的PLC、通過485接口芯片連接單片機，或者使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。 模擬量接口框架圖
模擬量接口可以直接連接PLC數據模塊，或者交由單片機對信號做處理，具體可以見下圖：
硬件連接
設備安裝前檢查
    安裝設備前請檢查設備清單：

名稱	數量
水溶液濁度變送器設備	1臺
12V防水電源	1臺（選配）
保修卡/合格證	1份

接口說明
電源接口為寬電壓電源輸入12-24V均可。產品注意信號線正負，不要將信號線的正負接反。


    485接口傳感器接線方式：

	線色	說明
電源	棕色	電源正(12-24VDC)
	黑色	電源負
通信	黃(灰)色	485-A
	藍色	485-B


模擬量接口傳感器接線方式：

	線色	說明
電源	棕色	電源正(12-24VDC)
	黑色	電源負
通信	黃(灰)色	電壓/電流輸出正
	藍色	電壓/電流輸出負

出廠默認提供0.6米長線材，客戶可根據需要按需延長線材或者順次接線。
安裝說明
本儀表是壁掛式。請安裝在墻壁上，盡量避開風雨和太陽直射。為了防止本儀表內部溫度上升，請安裝在通風良好的地方。安裝本儀表時請不要左右傾斜，盡量水平安裝。
電極是非常精密的組件，必須使用正確的安裝方式，錯誤的安裝方式會導致電極損壞或者不可逆的受損。電極采用管道安裝.浸入式.法蘭安裝均可。 請不要把電極直接投入水中，應選擇電極安裝支架或流通杯固定。安裝前請務必使用生料帶（3/4螺紋處）做好防水封閉工作，避免水進入電極中，造成電極電纜線短路。
停水期間，要確保電極浸泡在被測液中或戴上內裝保護液的保護帽，冬季溫度低長期停水要加防凍裝置或收回室內加水存放。否則會縮短使用壽命。

485接口通信協議
通訊基本參數

參數	內容
編碼	8 位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校準	CRC冗長循環碼
波特率	2400bps/4800bps/9600 bps 可設,出廠默認為 9600bps
編碼	8 位二進制

數據幀格式定義
采用 Modbus-RTU 通詢規約，格式如下：
初始結構>=4字節的時間
地址碼= 1字節
功能碼= 1字節
數據區= N字節
錯誤校驗= 16位 CRC 碼
結束結構>=4字節的時間
地址碼：為變送器的地址，在通詢網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能提示，本變送器只用到功能碼 0x03（讀取存器數據）。
數據區：數據區是具體通詢數區，注意 16bits 數據高字節在前
CRC 碼：二字節的校驗碼。
問詢幀

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

應答幀

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區
1字節	1字節	1字節	2字節	2字節	2字節

寄存器地址

寄存器地址	PLC組態地址	內容	操作
0001H	40002	溫度(單位0.1℃)	只讀
0002H	40003	濁度（單位1NTU）	只讀
0100H	40101	設備地址(0-252)	讀寫
0101H	40102	波特率(2400/4800/9600)	讀寫

通訊協議示例以及解釋
    讀取設備地址0x01的濁度值
    問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x02	0x00,0x01	0x25	0xCA

    應答幀(例如讀到濁度值為189NTU)

地址碼	功能碼	有效字節數	濁度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x02	0x00 0xBD	0x78	0x35

濁度：
00BD H(十六進制)=189=>濁度=189NTU
讀取設備地址0x01的溫度值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x01	0x00,0x01	0xd5	0xca

應答幀

地址碼	功能碼	有效字節數	溫度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x02	0x00 0xAF	0xDB	0xBF

溫度：
00AF H(十六進制)=175=>溫度=17.5℃
讀取設備地址0x01溫度、濁度濃度值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x01	0x00,0x02	0x95	0xCB


應答幀

地址碼	功能碼	有效字節數	溫度值	濁度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x04	0x01 0x1b	0x00 0x28	0xDB	0xBF

溫度：
011B H(十六進制)=283=>溫度=28.3℃
濁度：
0028 H(十六進制)=40=>濁度=40 NTU

模擬量接線說明
模擬量型傳感器接線簡單，只需要將線與設備的指定端口連接即可。設備支持3/4線制接線方式。
典型四線制接線方式
如下圖所示為電流型傳感器接線方式，將傳感器的電源線(棕線與黑線)接入電源；傳感器的黃(灰)色線為信號正接入采集設備的信號正，電流流向為傳感器到采集設備；傳感器的藍色線為信號正接入電流采集設備的信號負，電流流向為采集設備到傳感器； 如下圖所示為電壓型傳感器接線方式，將傳感器的電源線(棕線與黑線)接入電源；傳感器的黃(灰)色線為信號正接入采集設備的信號正，黃(灰)線的電壓為輸出電壓；傳感器的藍色線為信號正接入電壓采集設備的信號負，藍線的電壓為參考電壓，與黑線電壓一致為0V。 典型三線制接線方式
對于典型的三線制接線，相較于四線制接線方式，省略藍線即可，在傳感器中藍線與黑線在傳感器中短路，因此可以省略藍線。
對于三線制電流接線方式，將傳感器的電源線(棕線與黑線)接入電源后，只需要將傳感器的黃(灰)色線為信號正接入電流采集設備的信號正即可。 對于三線制電壓接線方式，將傳感器的電源線(棕線與黑線)接入電源后，只需要將傳感器的黃(灰)色線為信號正接入電壓采集設備的信號正即可。 模擬量參數含義與換算
模擬量4-20mA電流輸出

電流值	濁度
4mA	0
20mA	滿量程

    計算公式為P(濁度)=(I(電流)-4mA)*滿量程/16mA
    其中I的單位為mA。以4mA代表0點，20mA代表最大量程線性換算即可。
模擬量0-10V電壓輸出

電壓值	濁度
0V	0
10V	滿量程

    計算公式為P(濁度)=V(電壓) *滿量程/5000mV
    其中V的單位為mV,請以0V代表0點，10V代表最大量程線性換算即可。
模擬量0-5V電壓輸出

電壓值	濁度
0V	0
5V	滿量程

    計算公式為P(濁度)=V(電壓) *滿量程/10000mV
    其中V的單位為mV,請以0V代表0點，10V代表最大量程線性換算即可。
