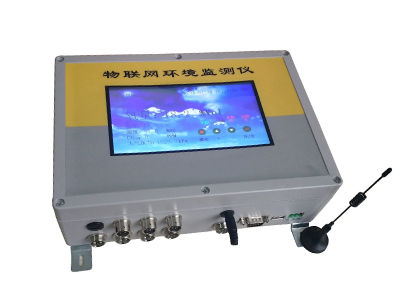

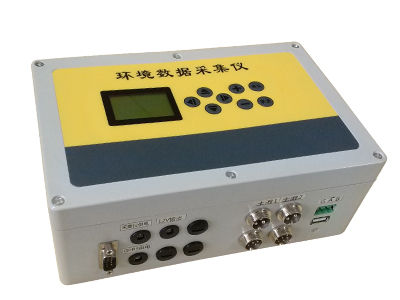

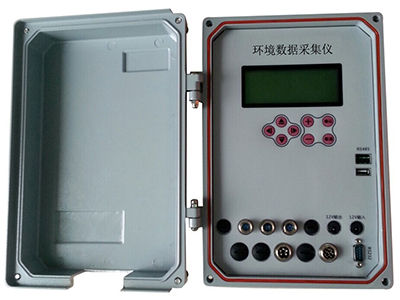

數據采集儀是一種集氣象數據采集、存儲、傳輸和管理于一體的無人值守的氣象采集器。具有氣象數據采集、實時時鐘、氣象數據定時存儲、參數設定、友好的人機界面和標準通信功能，操作簡單可靠可以根據用戶的需求很方便的與計算機建立有線（RS485、RS232、USB等）、無線通訊（GPRS、WIFI、LAN、Zigbee等）連接。開放式通訊協議，方便用戶實現系統集成或二次開發。

    本數據采集儀具有技術先進、操作簡單、測量精度高、運行可靠、功能全面等特點，在氣象、水文、工農業生產、旅游、城市環境監測和其它專業領域都有廣泛的用途。



技術參數

內核： ARM 32位Cortex-M3 CPU

系統時鐘：高可達72MHz

指令執行速度： 1.25Dmips/MHz

采樣頻率：0.5s/次

抗干擾：輸入、輸出采用光電隔離，抗干擾能力強
穩定性：具有看門狗電路，自動復位功能，保證系統穩定運行



存儲功能：

FLASH存儲容量： 4M bits（每1小時存儲一次，可存儲1.6年），同時可擴展至32Mbit.

并可擴展USB存儲接口1個，實現U盤存儲；

功能要求：智能采集、轉發、存儲，具有自動、人工召測功能。



傳感器通道：

模擬/計數通道：16路，可再擴展16路數字I/O通道，用于各種外接擴展功能.

模擬量A/D轉換精度：12位，頻率量采用16位高速計數器進行采集，輸入信號頻率高達1MHz.



供電顯示：

寬電壓輸入：8V~40V

環境溫度：-30~85℃

功耗：整機功耗不大于 2W

ID設置：支持網絡ID號設置，明確設備網絡地址；



顯示形式：192*64全點陣液晶顯示，可以顯示12*4個漢字，整體界面清晰美觀；可擴展LED顯示屏進行豐富顯示；同時支持實時時鐘及時間校準功能

數據存儲：掉電采用電池供電數據保護，設置的參數以及歷史數據可在掉電時保存



通訊功能：

具有三路RS232/RS485/USB通信接口，可進行RS232/RS485/USB通信；并可擴展 CAN總線通信接口1個；



遠程升級：

支持遠程應用程序更新：采集儀程序更改、升級，無需返廠，通過計算機軟件，即可對采集儀進行遠程程序更新，支持現場和遠程對設備進行各項參數設置或讀取的編程操作



通訊協議：

支持tcp/udp通訊方式，通訊支持XPH、標準MODBUS協議，雙協議切換功能，方便用戶實現上位機軟件二次編程。



控制功能：

1、智能化多路繼電器觸點輸出；

2、支持16路傳感器接入，支持16路可軟件配置繼電器輸出接口，可以控制多個后端設備，核心部件采用高性能工業微處理器為主控CPU，內置大容量數據存儲器。便攜式防震結構，工業控制標準設計，適合在惡劣環境中使用；



產品功能

1．功能要求：智能采集、轉發、存儲，具有自動、人工召測功能；

2．存儲容量：每4小時存儲一次數據，可存儲6年多氣象數據；

3．具有標準USB/RS232/RS485端口，可方便接入PC機或筆記本電腦；

4．可提供標準MODBUS協議，供用戶實現上位機軟件二次編程；

5．通信方式：具有GPRS/GSM短信通訊方式，支持LAN/WIFI/Zigbee方式的擴展；

6．具有外部接口擴展功能：可實現U盤存儲功能，實現大量數據的存儲；

7．可現場和遠程對設備進行各項參數設置或讀取的編程操作；

8．電路設計合理，抗外界干擾能力強；

9.支持時間校準功能；支持XPH、標準MODBUS雙協議切換；

10傳感器通道：16路   擴展存儲：U盤存儲2G  通訊波特率：9600bps



無線數據節點

無線數據采集節點是一種集數據采集、存儲和傳輸于一體的無人值守的數據采集節點，多個采集節點可實現無線網絡的組成及連接，從而進行數據的無線傳輸，可實現多點發送，一點接收的數據傳輸模式，有效的降低了拉電纜的成本；本無線數據采集節點具備功耗低，精度高，可靠性好等優點，在工農業生產、旅游、城市環境監測和其它專業領域都有廣泛的用途。



無線數據節點功能特點

1、使用470M無線模塊，實現遠距離無線傳輸且具有超強的穿墻功能以及抗干擾能力；

2、整體設計采用低功耗設計方案，僅僅使用鋰電池和太陽能板即可長期工作；

3、現場不需要布線，采用無線傳輸，大大節省了材料成本以及工程安裝成本；

3、根據實際需求可以配置大氣溫濕度傳感器、土壤溫濕度傳感器、光照強度傳感器、CO2傳感器等；

4、超強防水抗腐蝕設計，不受周?chē)睗癍h(huán)境影響；

5、外觀采用標準化工業設計，安裝簡單，操作輕便；
