一體化圖像泥(水)位計是針對山洪減災研發的一款穩定、小巧、多功能的遙測設備，整機采用一體化設計，集成雷達泥(水)位計、遙測終端機和圖像終端。雷達液位計組件采用80GHz雷達泥(水)位計，是一款高精度雷達式泥(水)位測量儀表，用80G毫米雷達波作為載波信號，基于領先的專利傳感器技術與微秒時間分辨率實現了毫米級的測量精度，測量結果更加精確穩定。雷達傳感器具有高穩定性，不受噪聲、灰塵、霧氣、顏色、直射或散射光線等任何自然干擾源的影響。一體化圖像泥(水)位計具有觸發加報功能，能有效根據泥石流發生并根據閾值觸發實現預警功能，實現定時報、加報和拍照等功能，將現場情況進行及時反饋，有效增加處置效率，對現場情況時實掌控，根據現場的情況實現精準把控，減少因為施工問題導致數據不準等情況的發生。采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，定時采集泥(水)位信息傳輸到平臺，可滿足各種不同行業應用需求。

◆ 低功耗設計：支持多種工作模式（包括自報式、查詢式、兼容式等），最大限度降低功耗。
◆ 內置智能抓拍功能：攝像頭聯動抓拍功能 (含夜間補光)。
◆ 遠程管理功能：支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理（可選）。

穩定可靠
◆ 采用高性能工業級無線模塊
◆ 采用高性能工業級32位通信處理器
◆ WDT看門狗設計，保證系統穩定
◆ SIM/UIM卡接口內置15KV ESD保護

主要功能
◆ 泥(水)位監測
◆ 支持智能抓拍功能
◆ 泥(水)位定時采集、存儲及上報
◆ 閾值和設備故障預警加報
◆ 可同時支持多種通訊方式
◆ 支持設備電壓監測功能
◆ 支持人工置數功能
◆ 支持本地配置和調試功能
◆ 遠程查詢實時數據及歷史數據
◆ 本地導出歷史數據
◆ 短信數據備份
◆ 管理工具、串口工具、遠程短信配置
◆ 支持遠程管理功能，并可以實現遠程參數配置、遠程升級
◆ 支持主備中心，支持移動通信/低功率廣域網/高低軌衛星等通信方式

產品特點：非接觸測量、高精度、低功耗、內置RTU采用無線數據傳輸，智能抓拍功能，可在平臺軟件讀取參數和遠程參數的設定、結構緊湊、安裝方便。
應	用：山洪減災的泥水位高度測量
精	度：±1mm
量	程：45m/85m
波 束 角：8°
分 辨 率：±0.1%F·S
采樣間隔：0s~24h
上傳間隔：0s~72h
過程連接：支架
頻	率：80GHz
工作電壓：5~18V DC
通訊方式：移動通信/低功率廣域網/高低軌衛星通信
相對濕度：95%(無凝結)
工作溫度：-40~70℃
防護等級：IP68

物理特性


外殼	ABS外殼，外殼和系統安全隔離，特別適合野外現場應用。
外形尺寸	∅140*169mm
重量	約800g(不包安裝件及包裝)


攝像頭 參數


系統啟動時間	<3秒
拍照超時時間	白天<1秒 晚上<3秒
支持多種壓縮比	0～8級壓縮（默認1級），壓縮比越高，jpeg圖片字節數越小（利于傳輸和保存），但圖片細節稍差；壓縮比越低，圖片越清，但圖片字節數越大；
夜視距	城市2000米，野外無光源的情況下50到100米。
黑光級超低照度，內置白光燈（超低功耗），省掉了外置燈 （在低照度環境拍攝效果優于普通攝像機配外置補光燈的拍攝效果）


無線參數


無線模塊	工業級無線模塊
標準	支持FDD-LTE/TD-LTE
理論帶寬	FDD-LTE：下行速率100Mbps，上行速率50Mbps TD-LTE： 下行速率61Mbps， 上行速率18Mbps WCDMA： 下行速率42Mpbs， 上行速率5.76 Mbps TD-SCDMA：下行速率4.2Mbps，上行速率2.2Mbps CDMA2000 1xEV-DO Rev.A：下行速率3.1Mbps， 上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps


硬件系統


CPU	工業級32位通信處理器
FLASH	256KB
SRAM	32KB
數據存儲Flash	16MB（可擴展至32MB）

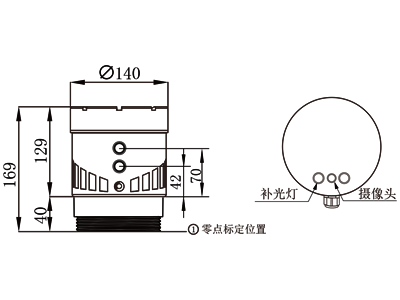

產品應垂直向下安裝測量，需使用合適尺寸的過程連接，確保產品安全及測量性能穩定。產品封裝在ABS機殼內，具體的尺寸及安裝零點位。
