EC/pH/ORP系列傳感器主要用于水質監測傳感器信號的傳輸，前置進口精密放大器傳將感器輸出的微弱信號進行放大后，通過4-20mA、RS485進行傳輸，可方便于PLC、組態軟件、單片機等進行通信。通信協議采用標準MODBUS-RTU協議。
本產品可廣泛應用于冶金制造、電力、輕工、紡織、水處理設備、自來水管網及科研等工業部門。

水質傳感器模塊主要改進的功能為：
（1）光電隔離4-20mA信號，多個模塊并聯使用時，無需再單獨購買使用隔離模塊，4-20mA輸出精度0.1%FS。
（2）mA信號有源模式和無源模式，可以適配不同的PLC和接收端口。
（3）開集電極OC門報警輸出功能，可設置上限或者下線報警。
（4）隔離RS485通訊輸出，標準Modbus-RTU 協議。RS485通訊響應速度快，響應時間200ms之內，可級聯多個模塊，效率高。
（5）LED燈功能指示，可實時指示傳感器通電、運行、報警和通訊狀態。
（6）雙路隔離設計，優越的電磁兼容性能，強抗干擾能力。
技術參數

①：EC電導率傳感器；量程：0～10000us/cm，標配1.0cm-1 ABS塑料鉑黑電極
②：pH酸堿度傳感器；量程：0～14.00 pH
③：ORP氧化還原電位傳感器；量程： -1999～+1999mV

EC（電導率）技術指標

測量范圍：0～2000μS/cm
準 確 度：1.5%FS
穩 定 性：±2×10-3FS/24h
配套電極：標配1.0cm-1 ABS塑料鉑黑電極；（其它規格電極需選配）
電極螺紋：1/2″NPT
線纜長度：插入式標配5米
介質溫度：0～50℃
電極承受壓力：0.5Mpa
溫補元件：NTC10k
溫度補償：以25℃為基準，自動補償

pH（酸堿度）技術指標

測量范圍：0～14.00
準 確 度：2.0%FS
穩 定 性：±2×10-3FS/24h

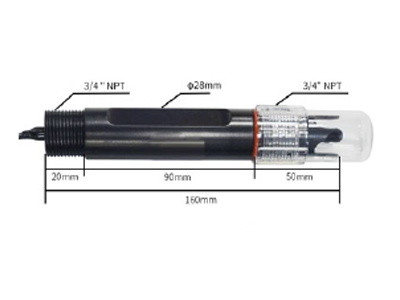

配套電極：在線PH電極
線纜長度：標配10米
電極螺紋：3/4NPT管螺紋
溫補元件：NTC10K
介質溫度：0～50℃
溫度補償：以25℃為基準，手動或自動補償可選
校準方式：三點校準，PH4.00、PH6.86、PH9.18

ORP（氧化還原電位）技術指標

測量范圍：-1999～+1999mV
準 確 度：1.0%FS
穩 定 性：±2×10-3FS/24h
配套電極：在線PH電極
線纜長度：標配10米
電極螺紋：3/4NPT管螺紋

其它共有技術指標

輸出電流：4～20mA；4-20mA對應范圍可設置，默認為0--滿量程；可設置量程
OC門輸出：可設置的 高限/低限繼電器報警輸出
供電電源：DC24V，24V時整機電流<0.1A
環境條件：溫度0～50℃；濕度≤85%RH
外形尺寸：110×50×70mm（長×寬×高）
安裝方式：導軌安裝

pH/EC/ORP接線說明


序號	標示	說明	序號	標示	說明
1	DC24V+	電源輸入正極(可正接，可反接)	9	mA+	mA信號輸出正
2	EARTH	接地端	10	mA-/T+	mA信號輸出負/變送模式外部供電正
3	DC24V-	電源輸入負極(可正接，可反接)	11	T-	變送模式外部供電負
4	TEMP-	EC電極綠線	12	RS485A	RS485通訊A
5	TEMP+	EC電極紅線	13	RS485B	RS485通訊B
6	INPUT	EC電極白線；pH電極透明線	14	OC-HIGH	OC門上限報警輸出
7	REF	EC電極黃線；pH電極黑線	15	OC-LOW	OC門下限報警輸出
8	NC	空	16	COM	OC門報警輸出公共端


通信協議說明

MODBUS RTU協議格式說明，默認通信格式：9600-N-8-1，Addr：1；
儀表波特率支持：2400，4800，9600；通信間隔≥300ms/次
儀表地址設置范圍：1～16；撥碼開關設置；
03 讀命令，06：寫命令；

傳感器模塊--寄存器功能表：

寄存器地址	功能	狀態	說明
0000	pH/ORP測量值	只讀	pH兩位小數位，ORP沒有小數位，ORP為負返回補碼
0001	電極類型	讀/寫	PH:0xaa  ORP:0x55
0002	溫度補償模式	只讀	手動：0XAA  自動：0X55
0003	溫度測量值	只讀	1位小數位
0007	4mA遷移值	讀/寫	正數用正表示；負數用補碼表示
0008	20mA遷移值	讀/寫	正數用正表示；負數用補碼表示
0009	PH補償值	讀/寫	正數用正表示；負數用補碼表示
000A	ORP補償值	讀/寫	正數用正表示；負數用補碼表示
000B	上限報警值	讀/寫	2位小數位
000C	下限報警值	讀/寫	2位小數位
000D	上限報警回差	讀/寫	2位小數位
000E	下限報警回差	讀/寫	2位小數位
000F	上限報警狀態	讀/寫	AA：報警；00：不報警
0010	下限報警狀態	讀/寫	AA：報警；00：不報警
0015	波特率	讀/寫	2400 4800 9600

備注：撥碼開關手動調節通訊地址。
串口助手通信說明:

     Commix 1.4是網絡上較為流行的，專門為串口通信MODBUS RTU協議調試的一款常用軟件，使用該軟件，可方便調試儀表的RS485通信功能。（用戶也可以使用其它串口調試軟件，使用方法大同小異）軟件參數設置如下：（本軟件可以向本公司免費索取）

Modbus RTU 校驗設置
Commix 1.4 MODBUS RTU通信參數配置：
①：串口端口號設置，由電腦端或設備端決定；注意：每個USB轉485數據線模擬產生的端口號不同
②：數據位長度：8位；
③：通信波特率（通信速度）：默認9600 bps，跟儀表菜單中波特率設置參數設置一致；
④：校驗方式：無（N）
⑤：停止位：1位
⑥：校驗方式：CRC16
    以上參數設置為MODBUS RTU通信中最常用的參數配置（行業術語：96，N，8，1）,讀取數據或查詢數據之間的時間間隔不小于200毫秒。
⑦：輸入數據格式： HEX（16進制）。

舉例說明：讀取PH值
串口助手發送：01 03 00 00 00 01 84 0A  （最后兩個字節無需填寫，Commix 1.4 會自動計算出CRC16校驗碼）
發送數據格式說明：
01 ：本機通信地址；
03：讀命令；
00 00：寄存器地址
00 01：讀取寄存器的個數
84 0A：CRC16校驗碼，由串口軟件自動計算得出。
            接收到傳感器數據：01 03 02 02 BC B8 95
          接收數據格式說明：（pH計算：高字節*256+低字節，默認/100,保留2為小數）
01 ：本機通信地址；
03：讀命令；
02：返回字節的個數（2個）（一個寄存器數據 = 2個字節）；
02 BC：PH值，默認除以100，保留2位小數，02 BC換算10進制 = 700默認留2位小數（除以100），=7.00 pH
B8 95：CRC16校驗碼，由傳感器自動計算得出。
