1.產品介紹

1.1產品概述

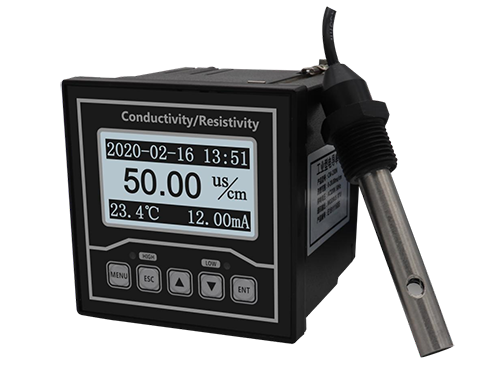

S-SCEC是我公司農業電導率傳感器，環境適應性強、清晰的顯示、簡易的操作和優良的測試性能使其具有很高的性價比。可廣泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中電導率值的連續監測。

1.2功能特點

高智能化：采用高精度 AD 轉換和單片機微處理技術，能完成電導率值和電阻率值、溫度測量、溫度自動補償?shù)榷喾N功能。
時間顯示：中文在線 EC計內置時鐘芯片，可以顯示當前時間。
數據存儲：儀器內置的存儲芯片，可以保存過去兩天的歷史數據，方便用戶查找。
沖洗繼電器：儀器設置了沖洗繼電器，可以通過安裝電磁閥定時清洗電導率電極。
25℃折算：對當前溫度下的電導率值進行 25℃折算，實現了顯示 25℃時的電導率值，特別適合電廠多種水質的測量。
抗干擾能力強：采用最新器件，阻抗高達 10-12Ω；電流輸出采用光電耦合隔離技術，抗干擾能力強，實現遠傳。具有良好的電磁兼容性。
多參數同時顯示：在液晶屏上同時顯示時間、電導率值或電阻率值、溫度、輸出電流值。采用高亮度的 128*64 液晶顯示模塊,醒目且可視距離遠。
RS485 通訊接口：MODBUS RTU 通訊協議可方便聯入計算機進行監測和通訊。
工業控制式看門狗：確保儀表不會死機。

1.3技術指標

技術參數	技術指標
執行標準	JB/T6855-93《工業電導率儀》
電導率測量范圍	10.0μS/cm～20.0mS/cm
電子單元基本誤差	電導率 ±0.5%FS，溫度 ±0.5℃(0～60℃)
儀器基本誤差	電導率 ±1.0% FS，溫度 ±1.0℃(0～60℃)
被測水樣	0～99.9℃，0.6MPa
自動溫度補償范圍	0～99.9℃，25℃為基準
電子單元重復性誤差	±0.2%
穩 定性	±0.2%
電流隔離輸出	4～20mA
輸出電流誤差	≤±1%FS
高低報警繼電器	AC220V、3A
數據儲存	60 個點，2 天數據
RS485 通訊接口	MODBUS RTU 協議；隔離（選配）

供電電源	AC220V±22V ，50±1Hz；可選配 DC24V±2.4V
防護等級	IP54
外形尺寸	96（長）×96（寬）×110（深）mm
開孔尺寸	92×92 mm
儀器重量	變送器：0.8kg
工作條件	環境溫度：0～60℃ 相對濕度：<85%
電極線長	標配 5 米

產品選型

S-					公司代號
	SCEC-				電導率控制器
		N01-			485 通訊
			B-		柜裝方形數顯殼
				201	10.0 常規復合電極

485 通信協議

注意：此功能為選配，只有選擇帶 485 功能的設備才有此功能。

通訊基本參數

編碼	8 位二進制
數據位	8 位
奇偶校驗位	無
停止位	1 位
錯誤校驗	CRC（冗余循環碼）
波特率	可設，出廠默認為 4800bit/s

數據幀格式定義

采用 Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位 CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認 0x01）。
功能碼：主機所發指令功能指示。
數據區：數據區是具體通訊數據，注意 16bits 數據高字節在前！
CRC 碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	有效字節數	數據一區	數據二區	數據N 區	校驗碼低字節	校驗碼高字節
1 字節	1 字節	1 字節	2 字節	2 字節	2 字節	1 字節	1 字節

從機應答幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低字節	校驗碼高字節
1 字節	1 字節	2 字節	2 字節	1 字節	1 字節

寄存器地址

寄存器地址	PLC或組態地址	內容	操作	定義說明
0000 H	40001 (十進制)	電導率高十六位	只讀	單位：us/cm （擴大100倍）
0001 H	40002 (十進制)	電導率低十六位	只讀	單位：us/cm （擴大100倍）
0005 H	40006 (十進制)	溫度值	只讀	實際溫度值（擴大十倍）

通訊協議示例以及解釋
舉例：讀取設備地址 0x01 的電導率值和溫度值
問詢幀：
01 03 00 00 00 06 C5 C8
應答幀：
01 03 0C 00 06 20 92 00 00 00 18 00 00 00 FA 99 B5
電導率及溫度值計算：
電導率：00062092（16 進制）= 401554（十進制）=>電導率= 4015.54 us/cm
溫度值：00FA（16 進制）= 250（十進制）=>溫度值= 25.0 ℃

注意事項與維修維護

二次表一般不需日常維護，在出現明顯的故障時，請不要打開自行修理,盡快與我們聯系！
啟動電源后,儀器應有顯示，若無顯示或顯示不正常，應馬上關閉電源，檢查電源是否正常和保險絲是否完好。
必須保持電纜連接頭清潔，不能受潮或進水，否則將測不準。
應經常清洗電極，確保其不受污染。
每隔一段時間要標定電極。
在停水期間，應確保電極浸泡在被測液中，否則會縮短其壽命。電導率傳感器使用得好壞，在很大程度上取決于電極的維護。
