1. 產品介紹

1.1產品概述

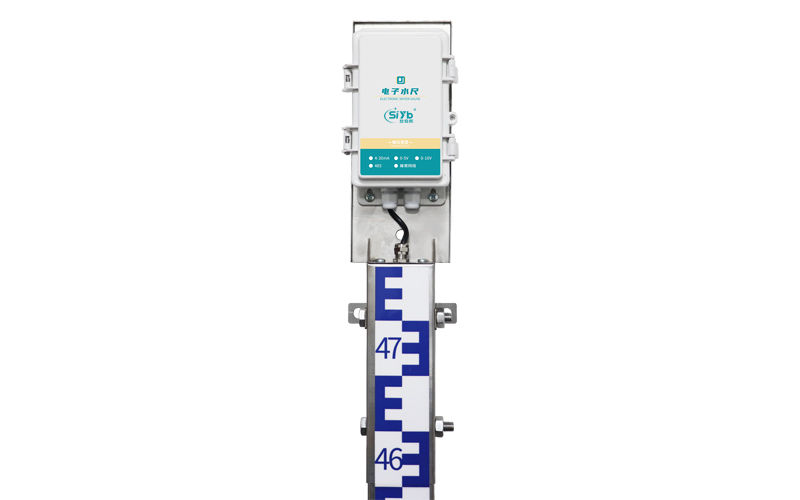

該電子水尺是一款采用先進的處理器芯片作為控制器，測量電極的水位獲取數據，具備高的精度及抗干擾能力。可用于江河、湖泊、水庫、水電站、灌區及輸水等水利工程中進行水位的監測。也可適用于自來水、城市污水處理、城市道路積水等市政工程中水位的監測。
本產品帶一路繼電器，可進行地下車庫、地下商場、船舶艙室、灌溉養殖業等民用工程中進行監測和調控。
本產品采用先進的生產工藝，使用不銹鋼材料做殼體防護材料，內部采用具有高密封性的材料進行特殊處理，使得產品不受泥漿、腐蝕性液體、污染物、沉淀物等外界環境的影響。
本產品具有采樣精度與設備的水尺長度無關的特點。在任何應用環境中，均可以保持極高的測量精度，測量精度1cm。

1.2功能特點

■采用先進的生產工藝，采用不銹鋼作為防護外殼，防護性及抗干擾能力強。
■采用高密封性材料，設備不受污泥、污染物、沉淀物等外界環境因素影響。
■具有1路開關量信號輸出，可任意關聯報警事項輸出或用于水位上下限控制。
■采樣精度與設備長度無關，不同長度的水尺測量精度保持不變，均為1cm。
■可根據現場情況進行多種工作模式的修改

1.3 主要技術參數

直流供電（默認）	DC 10~30V
水位測量精度	1cm（全量程等精度）
分辨率	1cm
輸出方式	RS485（Modbus協議）
參數設置	用提供的配置軟件通過485接口進行配置
主機最大功耗	RS485輸出	0.8w
量程	80cm、160cm、240cm、320cm、400cm、480cm、560cm、640cm、720cm、800cm、880cm、960cm
安裝方式	壁掛式
開孔尺寸	86.2mm
打孔尺寸	10mm

2. 產品選型

RS-				公司代號
	DR-			電子水尺設備
		N01-		485方式
			1	電子水尺殼

3. 設備安裝

3.1 設備安裝前檢查

設備清單：
■ 主設備1臺
■ 合格證、保修卡、12V電源適配器等
■ 安裝螺絲包，腿部支架、刻度貼膜等配件

3.2安裝方法

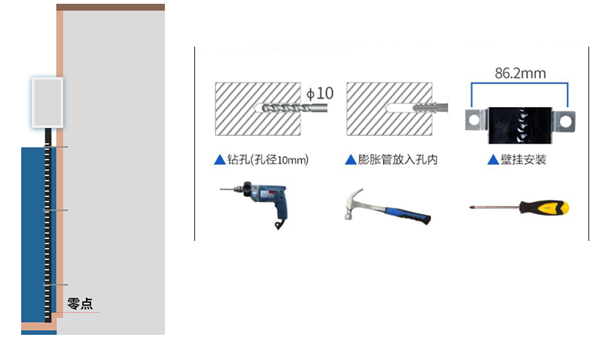

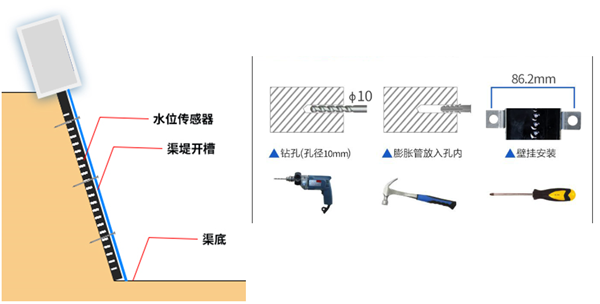

3.2.1貼壁安裝

3.2.2貼壁傾斜安裝

3.3 接口說明

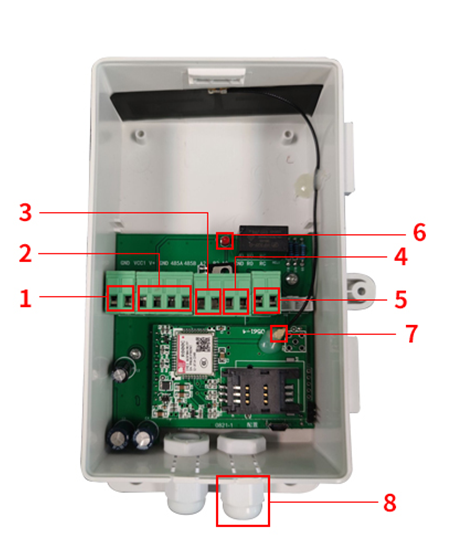

序號	說明	備注
1	供電輸入接口	DC10~30V電源
2	水尺從機接口	默認已給接好
3	485信號輸出接口	A2為485A，B2為485B
4	模擬量信號輸出接口	此處無效
5	繼電器輸出接口	無源輸出可連接聲光報警器等設備
6	運行燈	正常工作指示燈（快閃）
7	天線座	此處無效
8	防水接頭	信號和電源輸入線鎖緊固定

3.4接線示意圖

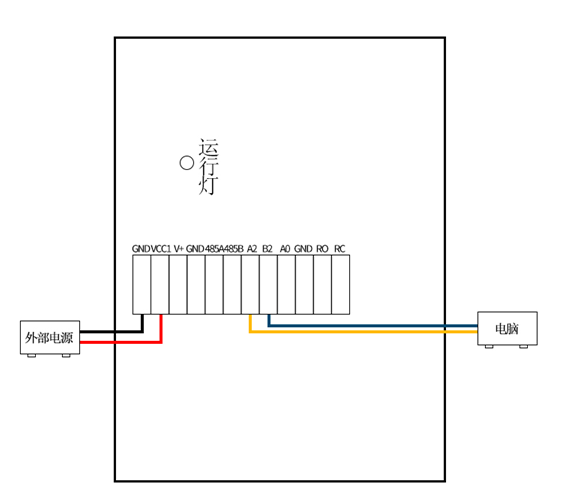

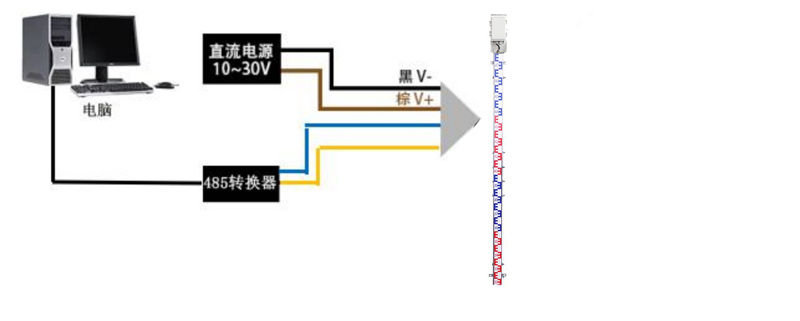

3.4.1 485接線示意圖

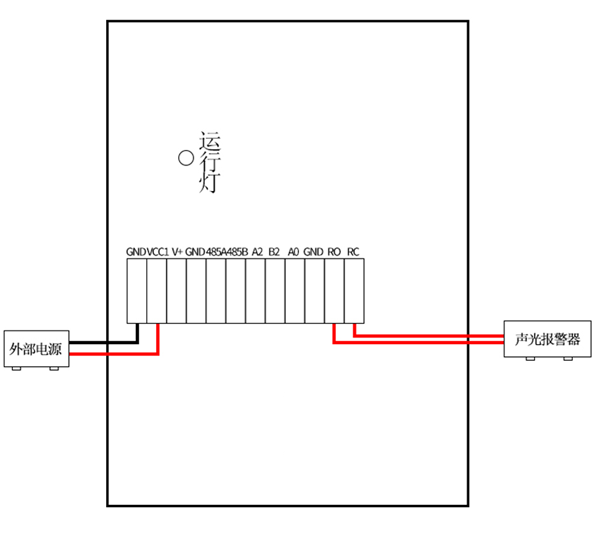

3.4.2繼電器接線示意圖

4. 設備工作模式

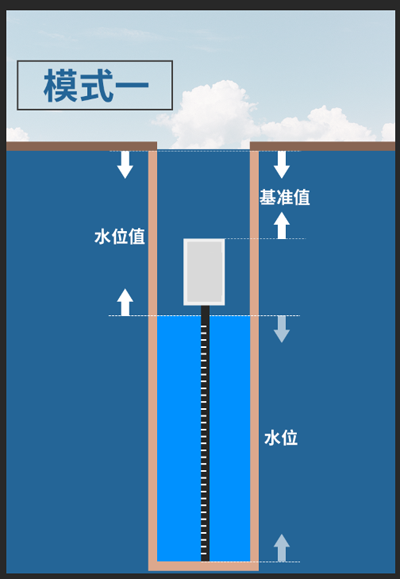

4.1空高模式

水位值=水尺總長-水位+基準值

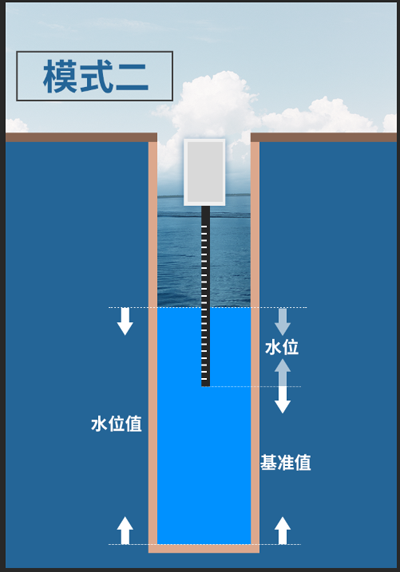

4.2水深模式

水位值=水位+基準值

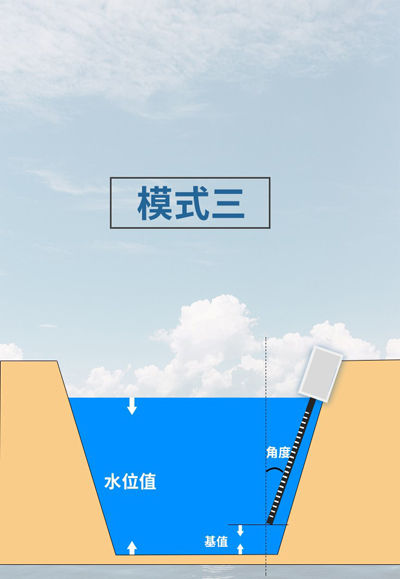

4.3傾斜安裝測量

水位值=水位*cos（角度）+基準值

5.設備使用前配置

5.1硬件連接

5.2軟件選擇

如果需要修改設備工作模式，可以使用配置軟件設置。打開資料包，選擇“調試軟件”---“485參數配置軟件”，找到串口工具，打開即可。注意：在使用該配置軟件進行參數設置時只能接一臺設備。

5.3參數設置

①、選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。

②、單獨只接一臺設備并上電，點擊軟件的測試波特率，軟件會測試出當前設備的波特率以及地址，默認波特率為4800bit/s,默認地址為0x01。
③、根據使用需要修改地址以及波特率，同時可查詢設備的當前功能狀態。
④、如果測試不成功，檢查一下請重新檢查設備接線及485驅動安裝情況。

6.Modbus通信協議

6.1 通訊基本參數

編碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

6.2 通訊基本參數

采用Modbus-RTU通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

6.3 寄存器地址

寄存器地址（16進制）	PLC或組態地址	內容	操作	范圍及定義說明
0000H	40001	水位值	只讀	分辨率：1cm
0002H	40003	水浸狀態	只讀	0:無水 1:有水
0003H	40004	繼電器狀態	讀寫	0:斷開 1:吸合
0064H	40101	主機運算方案	讀寫	0:空高 1:水深 2:傾斜安裝 (默認水深狀態)
0065H	40102	水位上限	讀寫	0-65535cm，默認400cm
0066H	40103	水位下限	讀寫	0-65535cm，默認0cm
0067H	40104	控制回差	讀寫	0-65535cm，默認0cm
0068H	40105	水尺長度	讀寫	0-65535cm，默認400cm
0069H	40106	基準值	讀寫	0-65535cm，默認0cm
006AH 006BH	40107 40108	傾斜角度	讀寫	浮點型數據
006CH	40109	水位上限關聯繼電器	讀寫	0不關聯 1關聯
006DH	40110	水位下限關聯繼電器	讀寫	0不關聯 1關聯
006EH	40111	采集靈敏度	讀寫	0-1024
0072H	40115	報警延時	讀寫	可設置范圍0-65535s 水位超限后多久報警設置為0，無報警延時

6.4 通訊協議實例以及解釋

舉例：讀取設備地址0x01（十進制地址為1）的水位值
問詢幀（十六進制）：

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

應答幀（十六進制）：（例如讀到水位為43cm）

地址碼	功能碼	返回有效字節數	預留	溫度值	校驗碼低位	校驗碼高位
0x01	0x03	0x04	0x00 0x00	0x00 0x2B	0xBA	0x2C

7. 常見問題及解決辦法

無輸出或輸出錯誤
可能的原因：
1)電腦有多個COM口，選擇的口不正確
2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為1）.
3)波特率，校驗方式，數據位，停止位錯誤.
4)485總線有斷開，或者A、B線接反
5)設備數量過多或布線太長，應就近供電，加485增強器，同時增加120Ω終端電阻。
6)USB轉485驅動未安裝或者損壞
7)設備損壞。

地址的寄存器為0x07D0，波特率的寄存器為0x07D1。

將1號地址設置為2號地址
讀地址請求幀：01 06 07 D0 00 02 08 86
