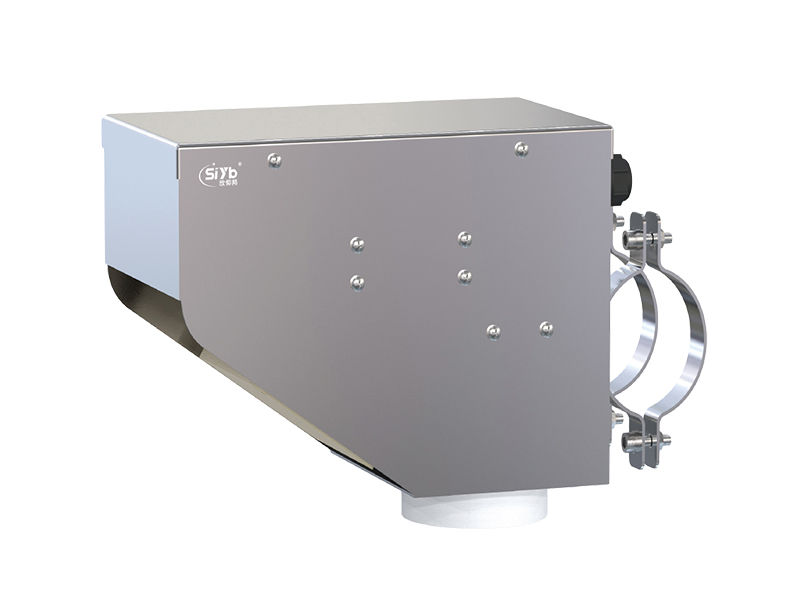

1.產品概述
● 原理
雷達流量計是一種采用微波技術的水位流速探測儀器，結合了成熟的雷達水位計和雷達流速儀的測量技術,
主要應用于江河、水庫閘口、地下水道管網、灌溉渠道等明渠水位流速測量。該產品可有效地監控水位流速流量變化狀態，為監測單位提供準確的流量信息。
● 應用范圍
(1) 江河、水庫閘口、地下水道管網，灌溉渠道等水位流速測量。
(2) 輔助水處理作業，如城市供水、排污監測等。
(3) 流量計量、入水排水流量監測等。
● 特點：
(1) 基于先進的26GHz高頻脈沖雷達的水位測量技術，和成熟的24GHz平面雷達多普勒微波流速測量技術，高可靠性，高精度，高分辨率；
(2) 非接觸式測量，不易受污水腐蝕，不受泥沙影響，甚至可用于有污染物或沉淀物的復雜水環境；
(3) 超低低功耗，超低工作電流和值守電流，更適應太陽能供電的無人值守站點；
(4) 雷達天線方向性好，波束角小，能力集中，具有更強的抗干擾性，大大提高了測量精度和可靠性；
(5) 盲區更小，波長更短，采用更成熟的脈沖工作方式，發射功率極低，對人體和環境無害；
(6) 防水防雷設計，適用于各種極端天氣環境，全天候穩定工作；
(7) 有指令采集和間隔采集兩種工作模式，具有歷史數據和事件記錄，控制靈活；
(8) 標配Modbus兩種通訊協議，兼容國內外大部分RTU通訊協議，可定制通訊方式，組網方便；
(9) 外觀小巧，安裝方便，易于維護；

2.產品參數 S-CL431
流速儀參數：
供電電流：50mA（工作），＜1mA（休眠）；
工作溫度：-35~65℃；存儲溫度：-40~70℃；
野外防護等級：IP68。
測速范圍：0.15~21m/s； 測速精度：8.8mm/s；
分辨率：±1mm/s； 方向辨別：上游；
測量持續時間：2~240s； 采樣間隔：0s~5h；
工作頻率：24GHz； 到水面距離：0.5~35m；
電源：6~30V DC(建議使用12V DC)；通訊:RS485/
Modbus協議
水位計參數：
最大量程：0.5~30m
精 度：±3mm
環境溫度：-35~65℃
重 復 性：±1mm
天線材質：PP
頻率范圍：26GHz
信號輸出：RS485/Modbus協議 6~30 DC（建議使用
12V DC）

S-CL432
供電電壓：12-24V DC
靜態電流：≤1mA（12V）
工作電流：≤100mA（12V）
水位量程：0-30m
水位準確度：±3mm
水位分辨率：1mm
水位雷達頻率：26GHz
水位雷達天線類型：平面微帶陣列天線
水位雷達天線結構：密封天線，防露，防凝結構
水位雷達波束角：10°×１0°
流速測量范圍：0.15-21m/S
流速準確度：8.8mm/S
流速分辨率：1mm/S
流速雷達發射頻率：24GHz
流速雷達天線類型：平面微帶陣列天線
流速雷達天線結構：密封天線，防露，防凝結構
流速雷達波束角：12°×１２°
水面距離：0.5-35m
工作溫度：-35~65℃
存儲溫度：-40~70℃
工作濕度：≤95%
應用場合：靜水或動水均可
采集間隔：5s-24h可設置
數字接口：RS485(標配Modbus)

3.安裝
安裝地點的說明
表面流量計需要安裝在特定的場所，下圖為五種典型的安裝地點。

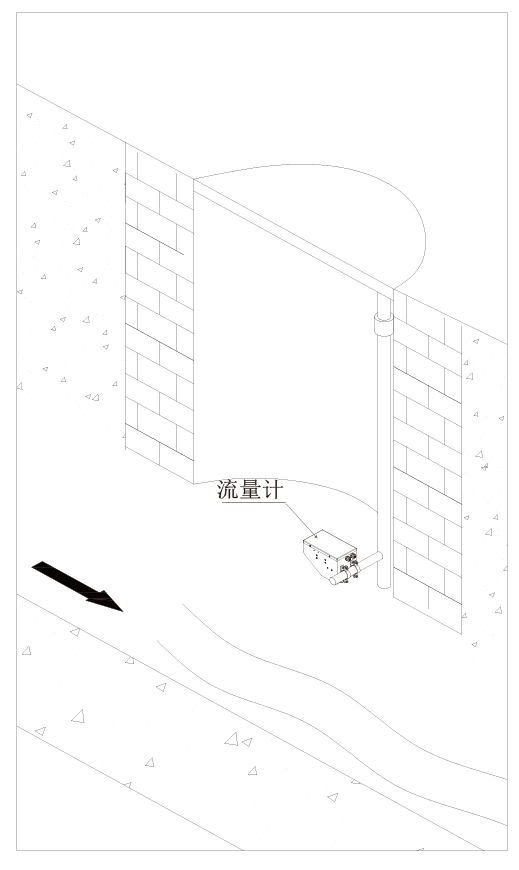

管道安裝示意圖

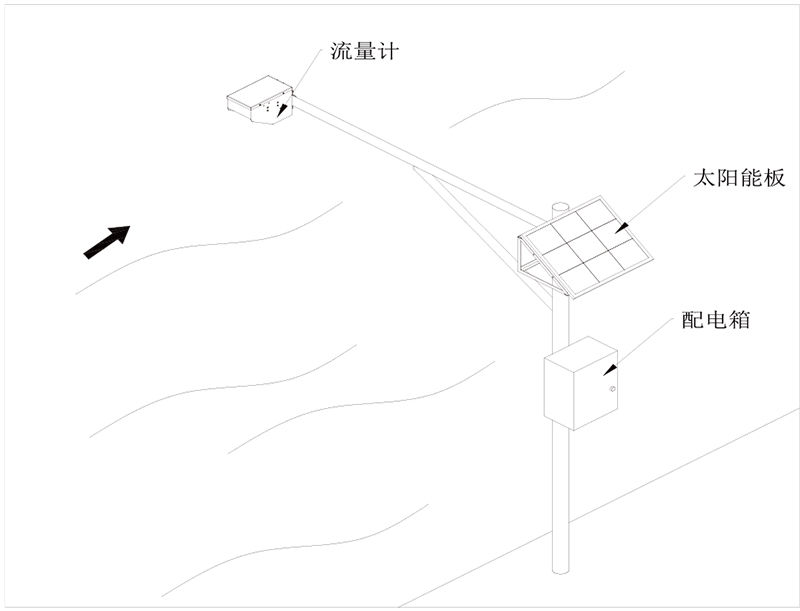

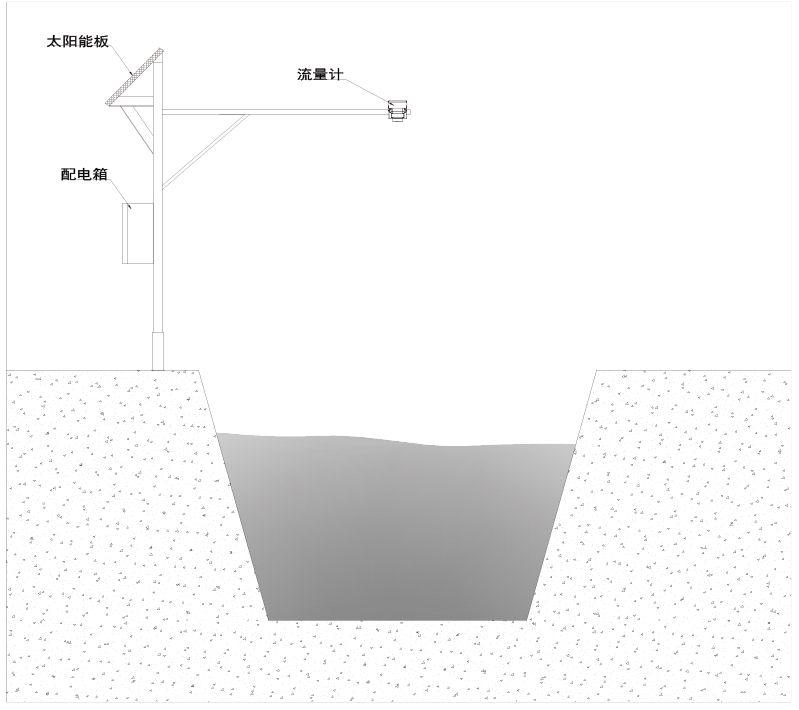

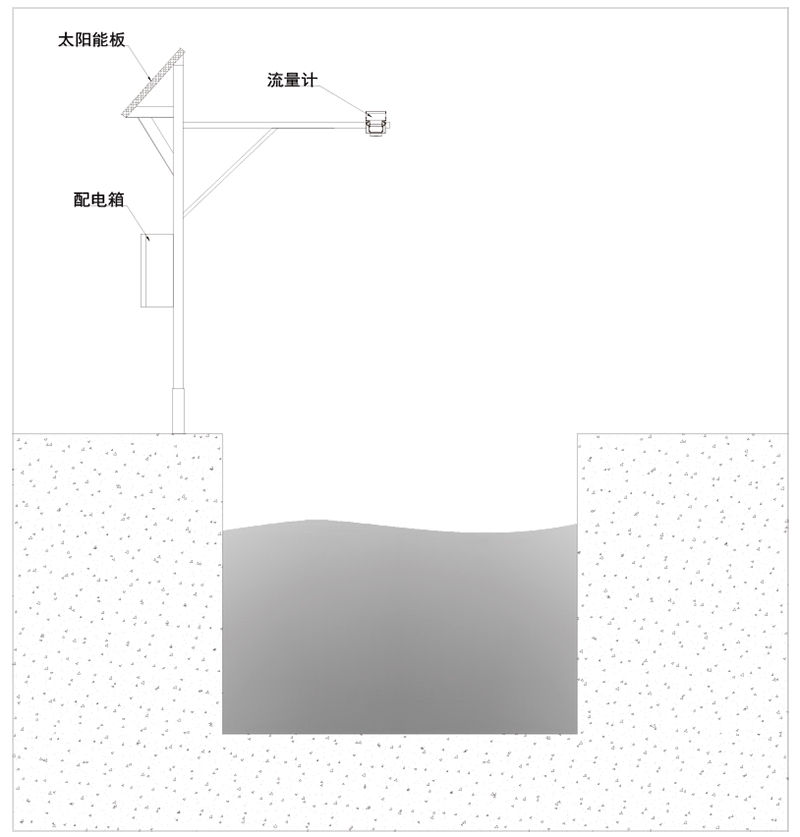

矩形明渠安裝示意圖 梯形明渠安裝示意圖 橋梁安裝示意圖 堤壩安裝示意圖 安裝調試注意事項：調試過程中需要注意傳感器的穩定性，以安裝在河流上的情況為例，如果風速很大，導致傳感器振動很厲害，則需要停止測量工作;
另一方面，也需要在傳感器上安裝電子羅盤用以測量安裝的姿態是否發生變動,如果變動，則需要停止工作，進行調整，否則測量結果不精確。

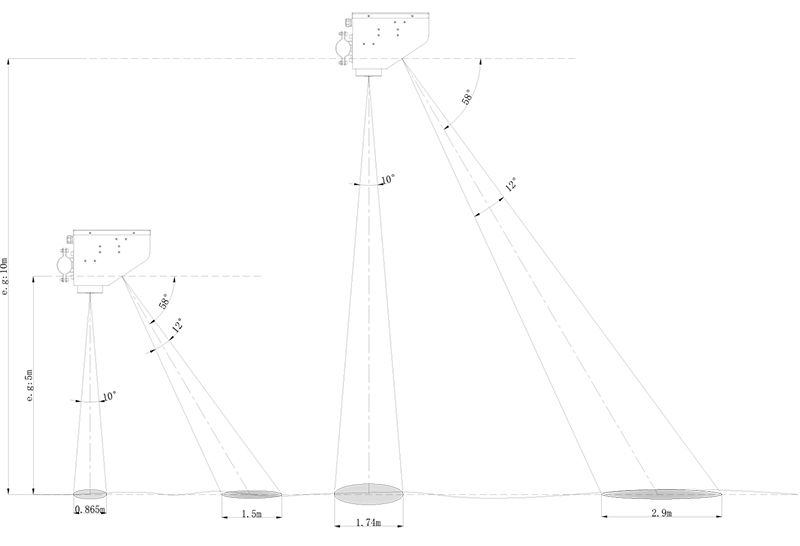

傳感器的測量點對于一個合適的測量位置來說，重要的是，傳感器主要測量區域位于河道
一個有代表性的位置，位置盡量靠近河道中間，并且不受樹葉、隨風而動的植物的影響。 注：測量點依賴于安裝高度

4.連接S-CL431
通過RS-485總線與流速儀、水位計連接，默認參數如下：
波特率：9600（可修改）；
數據位：8；
停止位：1；
奇偶校驗：無。

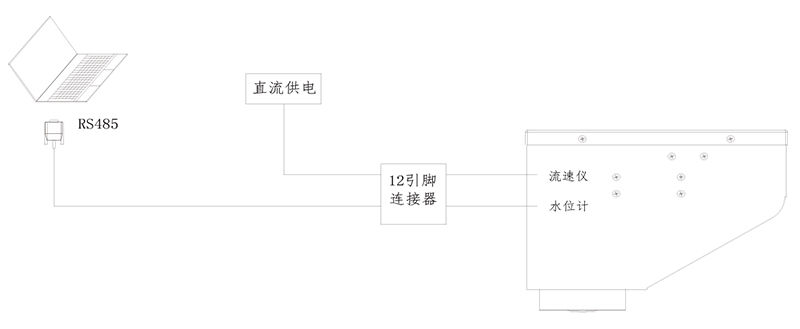

連接方式如圖1所示，圖1的詳細說明，見圖2。圖2中流速儀電源可以在6V~30V之間選擇，水位計電源可以在6V~30V之間選擇，例如在采用光伏供電的時候，可以采用12V蓄電池供電。 圖1 S-CL431 與計算機連接示意圖

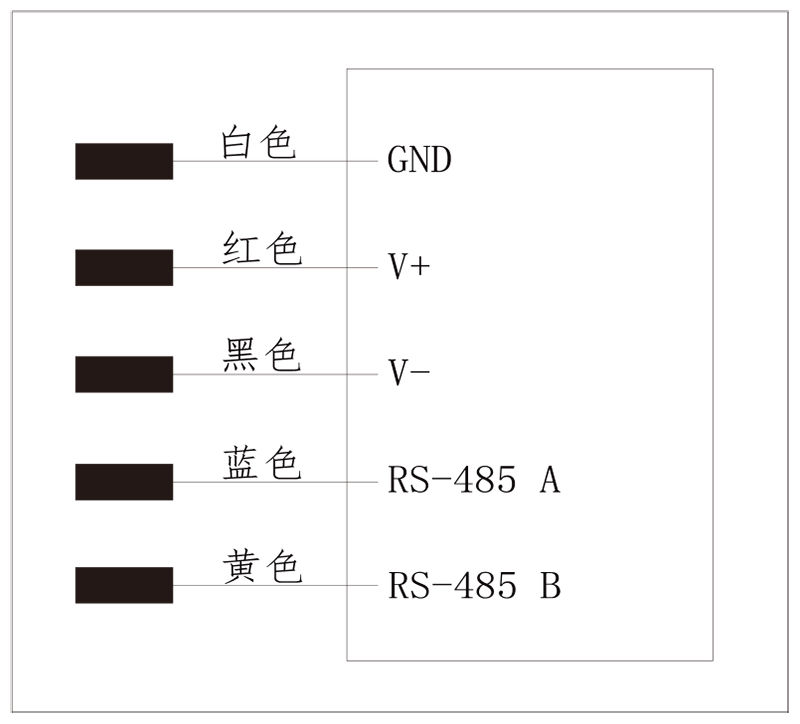

● S-CL431 —  電氣連接 5. 連接S-CL432
通過RS-485總線與流速儀、水位計連接，默認參數如下：
波特率：9600（可修改）；
數據位：8；
停止位：1；
奇偶校驗：無。

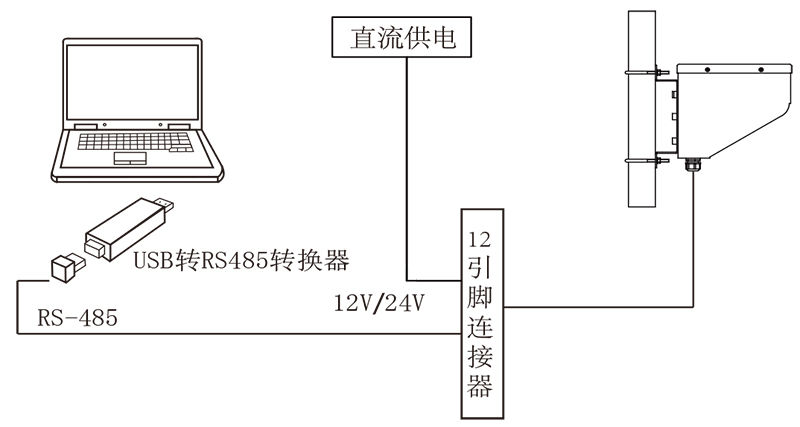

連接方式如圖1所示，圖1的詳細說明，見圖2。圖2中電源可以采用12V蓄電池供電，也可以采用24V供電。建議12V DC. 圖 1 S-CL432與計算機連接示意圖

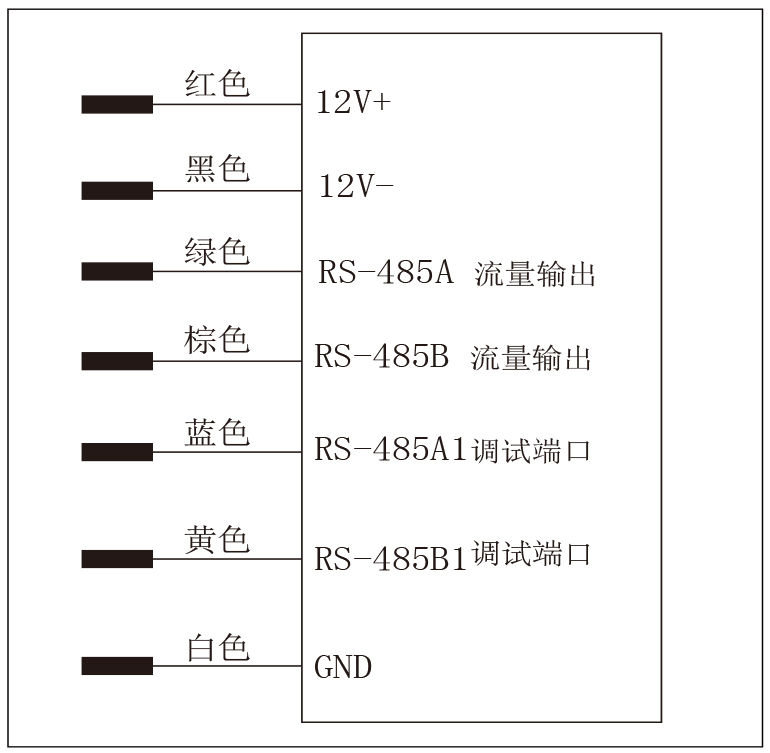

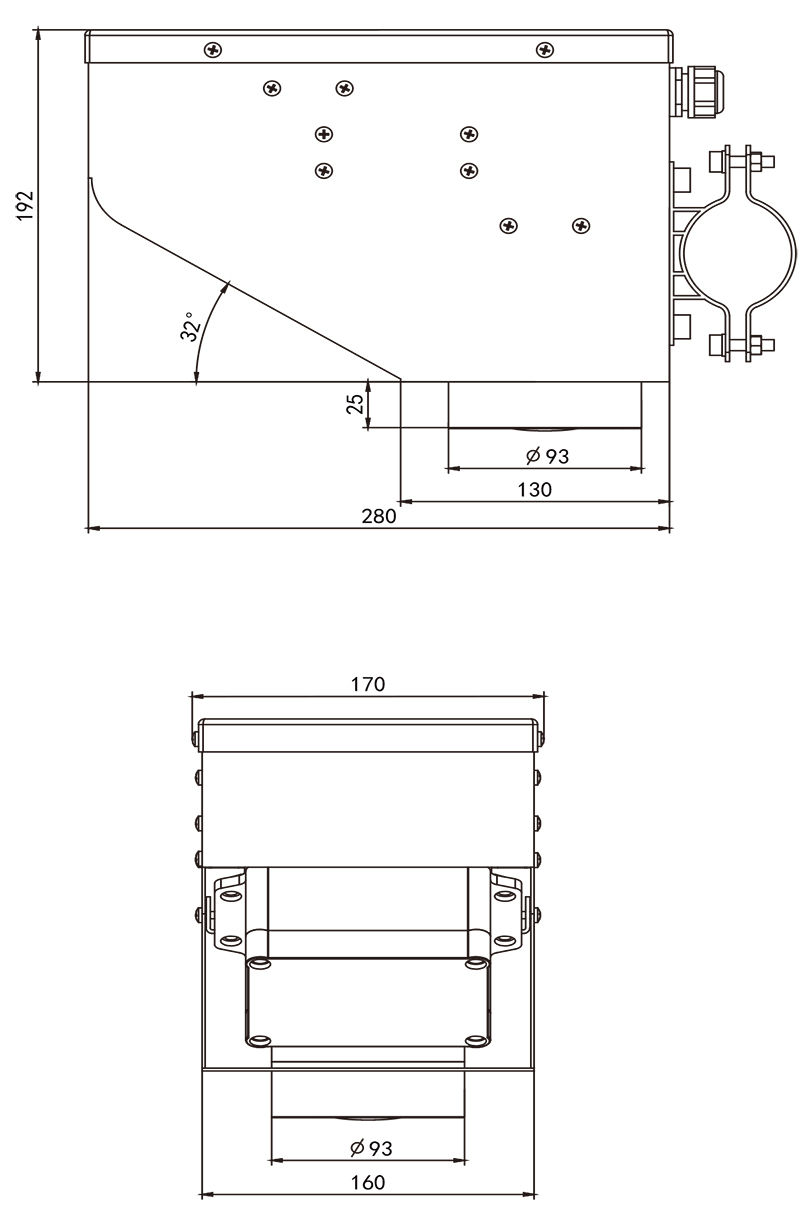

● S-CL432 —  電氣連接 6.產品尺寸 7. 通信描述
7.1 流速儀 —  通信描述
S-CV430 RS-485通信的幀格式如表 1所示。

名稱	字節	說明
起始域	2B	發送數據幀的開始標志
控制域	1B	通知下位機執行具體的動作
包計數域	1B	計數數據域的字節長度，幀中數據域固定16個字節，一般填 為0
數據域	16B	數據段
地址域	2B	原地址(1b)，目的地址(1b)
備份域	1B	備用
幀校驗	1B	CRC校驗值


表1 通信幀的格式
通信幀，包含了上行的數據幀、上行的應答幀；下行的指令幀等。都是采用如表1 所示的同一種長度，皆為24個字節，這樣固定的幀長度有利于數據包和指令的解析。下面結合表1 對幀內各個域的定義和功能進行詳細的說明。

● 上行、下行通用格式
上位機軟件下發數據簡稱為下行，下位機即 S-CV430 上傳或應答數據簡稱為上行，后文統一稱上行和下行。結合上行、下行特點，說明各自不同的地方。
幀起始
幀起始用于標記一個傳輸?shù)拈_始，將0xFE作為幀起始。
應答幀采用相同的通信格式，區別通過表 1中的控制域來體現。
0xFE、0xFE：起始標記；
控制域
控制域用于說明數據幀的功能與含義，后文結合上行、下行分別加以介紹。
計數域
計數數據域的字節長度，幀中數據域固定16個字節，一般填為0。

數據域
數據域是上位機軟件和下位機軟件通信數據交互段，不同的控制碼會下發對應的數據，后文將結合控制域解釋數據的具體含義。
地址域
地址域分為源地址和目的地址，S-CV430 設備地址范圍為1-99，0為廣播地址。
校驗
本文采用8位的CRC校驗，如表 1所示，將前23個字節進行CRC校驗的結果填寫在第24個字節中,也就是幀的結尾，S-CV430 采用包頭和CRC校驗兩種措施保證傳輸數據的正確性。
CRC8的校驗程序如下所示：
unsigned char GetCrc8(unsigned char *ptr, unsigned short len)
{
unsigned char crc = 0;
unsigned char ii;
while(len--)
{
crc^=*ptr++;
for(ii=0;ii<8;ii++)
{
if(crc&0x01)
{
crc=(crc>>1)^0x8C;
}
else
{
crc >>= 1;
}
}
}
return crc;
}

● 上行數據格式
上行數據的格式相對單一，分為上傳測量結果、下行指令應答兩種情況。這里結合上行控制域介紹上行數據格式。
上行幀的控制域
上行幀的控制域如表2所示。

控制碼	名稱	數據字段	說明
0x0	上報測量數據	測量數據段
0x01	上報配置數據	配置數據段
0x02	上報校正參數	校正參數數據段
0x03	上報系統信息A	系統信息A數據段
0x04	上報系統信息B	系統信息B數據段
0x10	指令執行正確	——
0x11	指令執行錯誤	——

表2 上行幀的控制域碼
數據域
數據域不管上行還是下行數據域固定16個字節,不同的控制域?qū)?yīng)的數據域不同,詳細介紹下上傳測量數據碼0x00、指令執行正確0x10、指令執行錯誤0x11的數據段。
上傳測量結果即控制域?yàn)?x00對應的數據具體內容如表3所示:

偏移量	類型	字段	單位	備注
0	Int16	流速	0.001m/s
2	Int16	譜寬	0.001m/s
4	UInt8	俯仰角	°	0~90°
5	UInt8	設備狀態		- 待機 - 工作 255 - 故 障
6	UInt16	SNR	db	信噪比
8	UInt32	信號強度
12	UInt32	數據時戳	s	數據產生時的RTC時間 （自1970-01-01零點開始的秒數）

表3 上傳測量結果數據段具體內容
● 下行數據格式
下行指令對應具體含義和功能如下表4所示：

控制碼	名稱	數據字段	應答	備注
0x81	設置測量配置	配置數據段	上報配置數據	如執行成功，下位機按新的配置上報配置數據
0x90	連接設備	——	四條數據包	下位機收到指令后連續上報四條數據包：配置數據、系統信息A、系統信息B、校正參數
0x91	開啟測量	——	指令執行 正確/錯誤
0x92	停止測量	——	指令執行 正確/錯誤
0x93	重新啟動	——	指令執行正確/錯誤	下位機如能成功執行重啟，須先應答；上位機收到執行正確 應答后，自動斷開連接
0x94	斷開設備	——	——	無需應答,上位機自動斷開連接
0x95	測量觸發	——	指令執行正確/錯誤	僅在指令觸發模式下發送
0x96	上報觸發	——	應答測量結果數據	僅在指令輸出模式下發送（間隔為測量時間+上報時間）;如下發上報觸發指令前未收到上 一條上報數據，則上位機自動斷開連接。
0x97	出廠設置	——	指令執行正確/錯誤	下位機如能成功執行重啟，須先應答;上位機收到執行正確應答后，自動斷開連接;

表4 下行數據幀的控制碼
設置測量配置(0x81)：此命令主要對 S-CV430 工作方式進行設置，如測量時間、上報時間、安裝朝向等。
連接設備0x90：S-CV430 傳感器功耗較低，因此，一般情況下處于睡眠狀態，此指令：一是喚醒 S-CV430，其實任何一條下行指令都可以喚醒S-CV430；二是可同時獲取下位機的設備信息: 配置數據、系統信息A、系統信息B、校正參數。
開啟測量：0x91：S-CV430 處于默認設置是不工作的，一直是處于睡眠狀態,需要發送這條指令讓S-CV430自動定時測量，指令應答顯示執行正確或者錯誤。
停止測量0x92這個指令的作用讓 S-CV430 停止定時測量，指令應答顯示執行正確或者錯誤。
重新啟動0x93：將 S-CV430 傳感器進行重啟(注意以前配置參數不會丟失)可以在設置新的設備參數后，重新啟動使其按照新的參數重新執行。
測量觸發0x95：S-CV430 工作方式有兩種：一種是自動測量，一種是指令觸發測量，當工作在指令觸發測量時，每發送一條測量觸發指令，S-CV430 就測量一次，否則不執行測量工作。

注意：測量觸發命令只有在 S-CV430 工作方式設置為指令觸發方式并且S-CV430 處于工作狀態時才會有效，應答指令執行正確或者錯誤。
上報觸發0x96：S-CV430 測量輸出有兩種方式，一種是測量完成后立即輸出，另一種是命令輸出。當需要測量結果時，發送上報觸發指令獲取測量數據，命令執行成功應答顯示上報測量數據，指令執行失敗應答顯示指令執行錯誤。

注意：上報觸發指令只有在 S-CV430 輸出方式設置為命令請求模式并且S-CV430 處于工作狀態才有效。
恢復出廠設置0x97：即令傳感器恢復出廠時的配置,應答指令顯示執行正確或者錯誤。

常用命令列舉:
連接命令:
fe fe 90 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 fa
開始工作:
fe fe 91 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 10
停止工作:
fe fe 92 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 37
重啟:
fe fe 93 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 dd
出廠設置:
fe fe 97 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 5e
測量觸發:
fe fe 95 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 93
上報觸發:
fe fe 96 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 b4

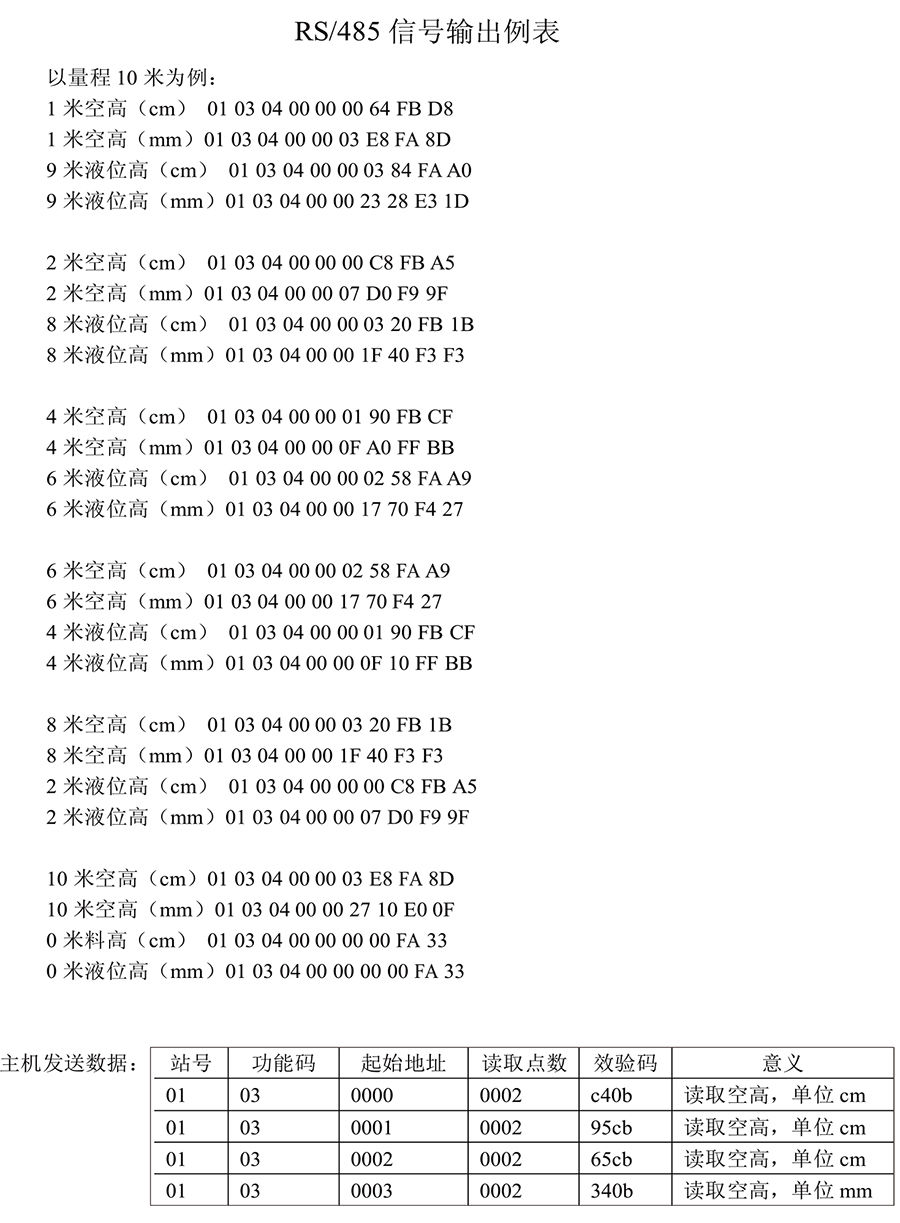

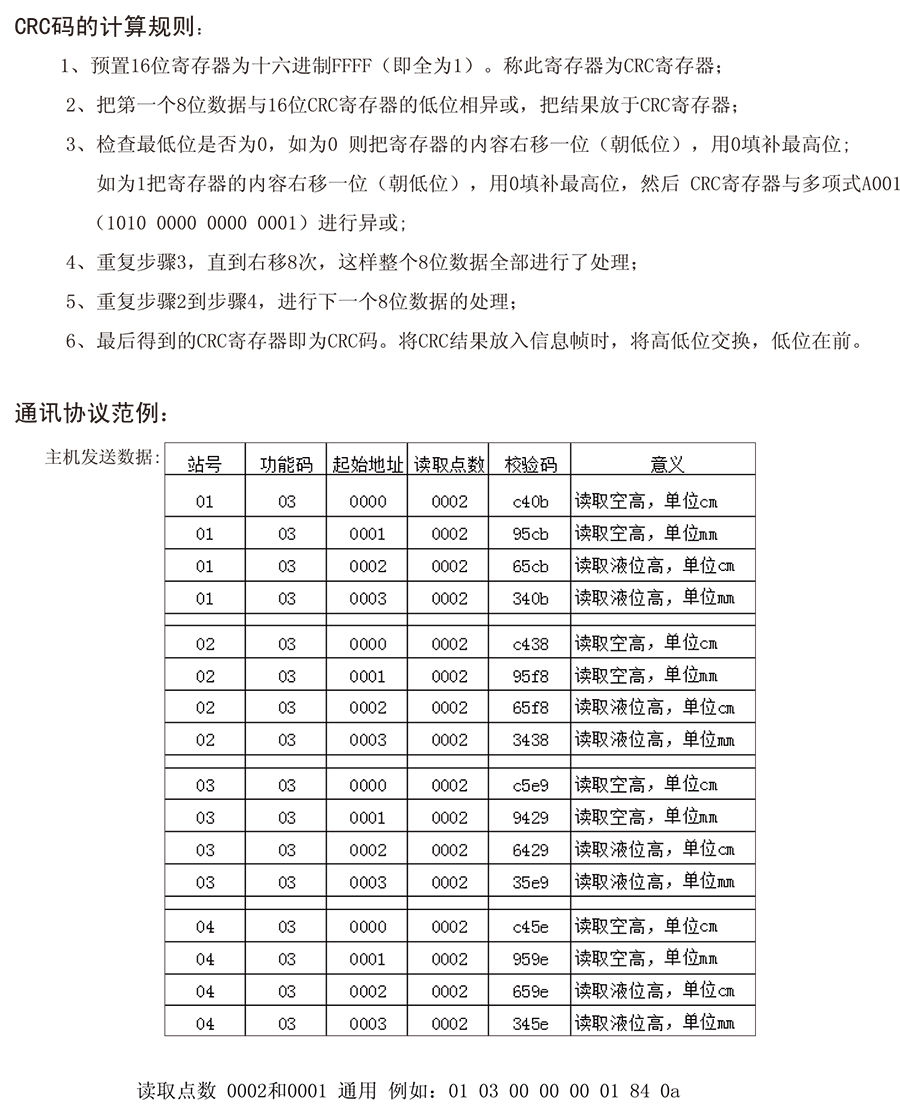

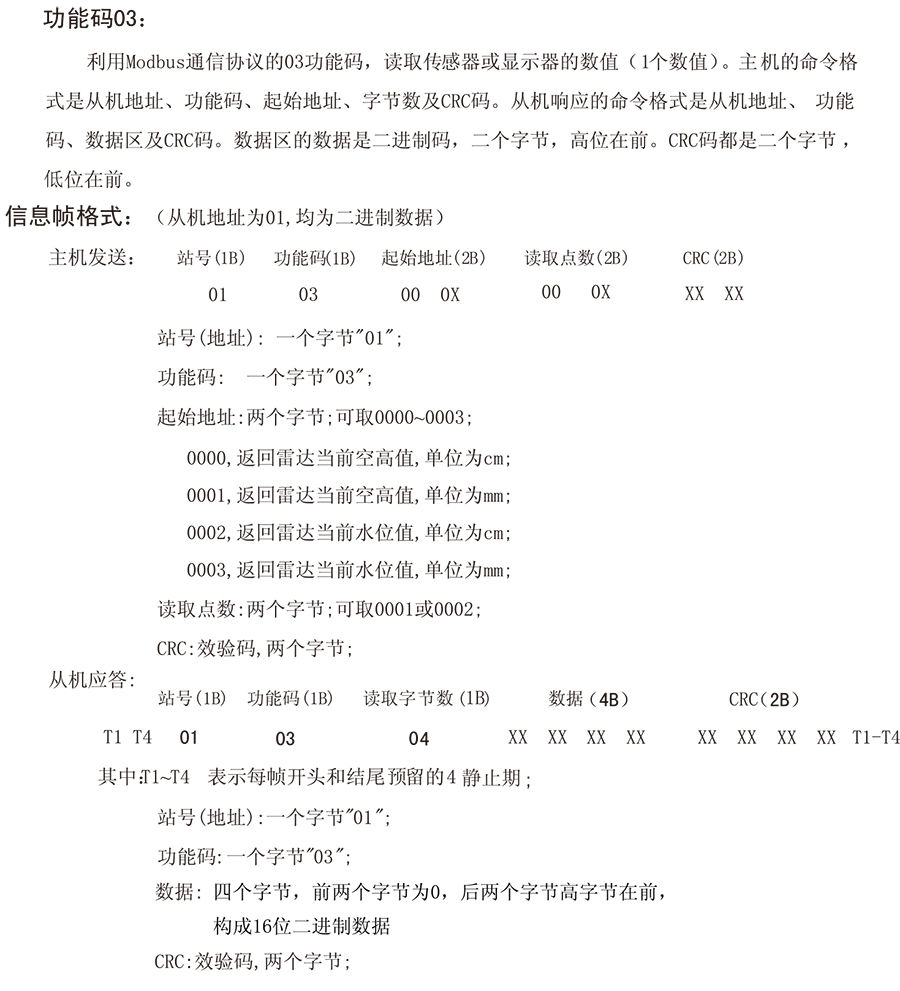

7.2 水位計 —  MODBUS通訊協議說明 7.3.流量計— MODBUS通訊協議說明
一、硬件及數據格式
硬件接口：RS485
波特率： 9600
數據格式RTU 8N1
校驗CRC16
二、信息幀格式及說明
1、主機的命令格式由從機地址、功能碼、  寄存器起始地址、讀取點數及CRC碼組成如表1所示。
表1 主機命令

站號(1B）	功能碼 （1B）	寄存器起始地址 （2B）	讀取點數 （2B）	CRC （2B）
01	03/06	00 XX	00 XX	XX XX

主機命令詳細說明
站號：從機地址（0-99）；
功能碼：03讀取寄存器的數值；
06 更改寄存器的數值；
寄存器起始地址：兩個字節，具體描述詳見表3
讀取點數：2個字節，若讀取十六位整型數據，則設為0001，讀取32為整型數據，則設為0002；
CRC:校驗碼，兩個字節；
2、從機響應有兩種格式，當功能碼為03時，其格式由站號、功能碼、數據長度，數據區及CRC碼，如表2；當功能碼為06時，其格式與主機命令幀相同，如表1所以。
表2 功能2從機應答:

站號(1B）	功能碼 （1B）	返回數據長度	數據（nB）	CRC （2B）
01	03	n	XX XX XX ...	XX XX


站號（地址）：一個字節，返回主機發送的地址；
功能碼：一個字節，返回主機發送功能碼；
應答數據字節數:后面跟的數據字節數；
數據：針對主機命令返回對應的數據，高字節在前，低字節在后；
CRC:校驗碼，兩個字節。

寄存器地址	描述
0x001E	讀取當前水位值，單位為cm（只讀）
0x001F	讀取當前流速值，單位為mm/s（只讀）
0x0020	讀取當前流量值，單位為m3/S（只讀）
0x0021	讀取累計流量值（32位無符號整形數據，高字節在前），單位為m3（只讀）
0x0023	模塊地址 （讀寫）
0x0024	槽堰模式：0X01-圓形槽 0X02-矩形槽 0X03-梯形槽 （讀寫）
0X0025	管道半徑       CM （讀寫）
0X0026	矩形槽槽寬    CM （讀寫）
0X0027	梯形槽下底寬 CM （讀寫）
0X0028	梯形槽上底寬 CM （讀寫）
0X0029	梯形槽高度    CM （讀寫）

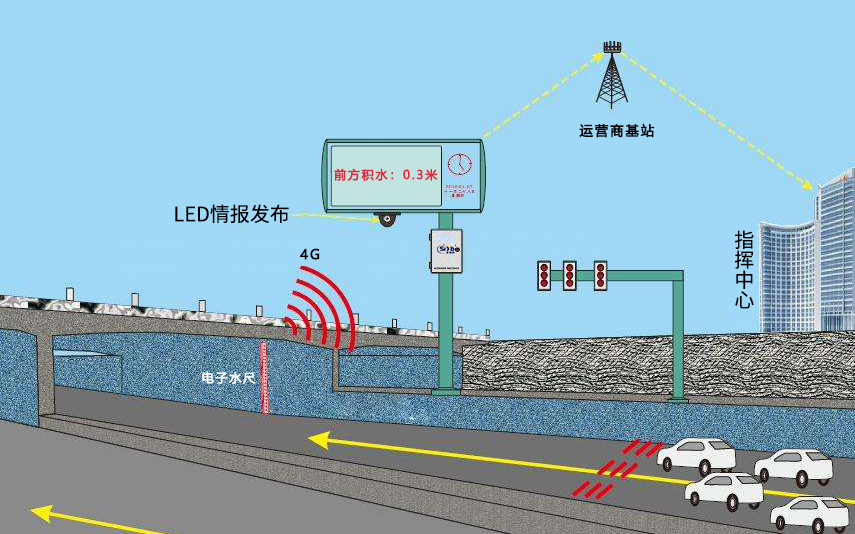

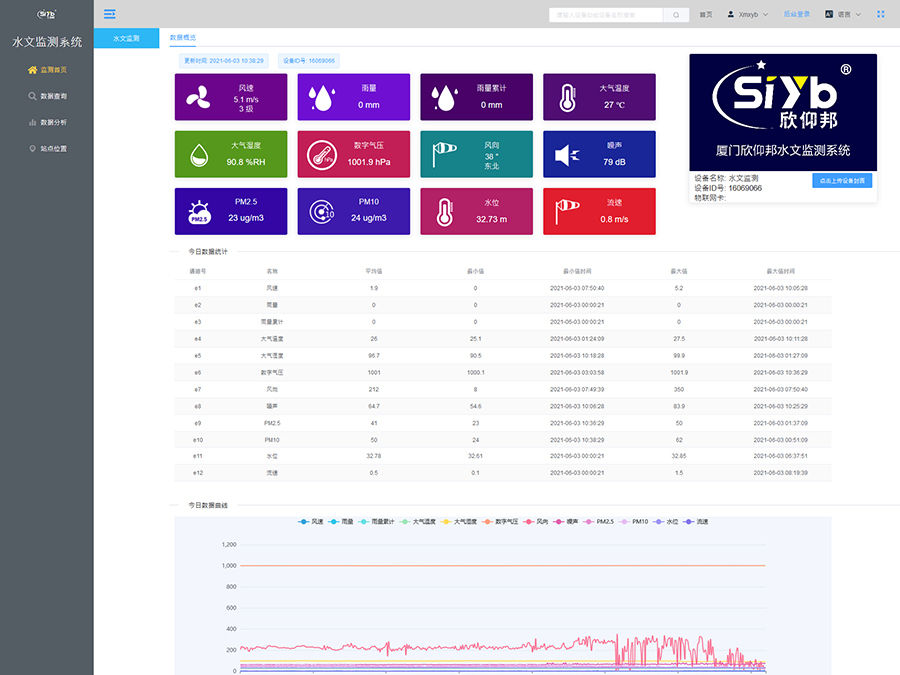

物聯網流量流速水位監測系統界面：
