產品簡介

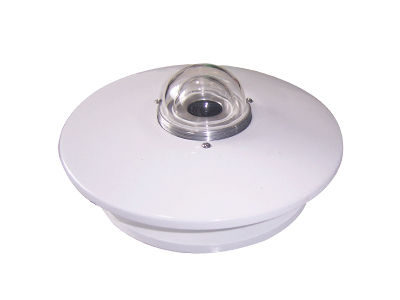

　　S-GTOT總輻射傳感器采用熱電感應原理，與各種輻射記錄儀或輻射電流表配合使用，能夠精確地測量太陽的總輻射、反射輻射、散射輻射、紅外輻射、可見光、紫外輻射、長波輻射等。

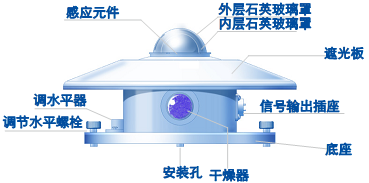

　　該表核心感應元件，采用繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層。熱接點在感應面上，而冷結點則位于機體內，冷熱接點產生溫差電勢。在線性范圍內，輸出信號與太陽輻照度成正比。

　　雙層玻璃罩是為了減少空氣對流對輻射表的影響，內罩是為了截?cái)嗤庹直旧淼募t外輻射而設的。

用途

　　該表用來測量光譜范圍為0.3-3μm的太陽總輻射，也可用來測量入射到斜面上的太陽輻射，如感應面向下可測量反射輻射，如加遮光環可測量散射輻射。因此，它可廣泛應用于太陽能利用、氣象、農業、建筑材料老化及大氣污染等部門做太陽輻射能量的測量。

技術參數

　　靈敏度：7～14μV/w.m-2

　　光譜范圍：0.3-3μm

　　測量范圍：0～2000W/m2

　　供電方式：DC 5V

　　DC 12V

　　DC 24V

　　其他

　　輸出形式： 電流：4～20mA

　　電壓：0～2.5V

　　電壓：0～5V

　　電壓：0～20mV

　　RS485

　　其他

　　儀器線長：標配：2.5米

　　其他

　　響應時間：≤35秒(99%)

　　內阻：約350Ω

　　年穩定度：≤±2%

　　余弦響應：≤7%(太陽高度角10°時)

　　方位響應誤差：≤5%(太陽高度角10°時)

　　溫度特性：±2%(-10℃～+40℃)

　　工作環境溫度：-40℃～+50℃

　　非線性：≤2%

　　重量：2.5kg

計算公式

　　電壓型(0~20mV)：

　　F=(V/靈敏度系數)*1000(F：輻射值，單位W/m2，V：輸出電壓，單位mV，靈敏度系數查看TBQ測試報告)

　　電壓型(0~5V)：

　　F=(V/5)*2000(F：輻射值，單位W/m2，V：輸出電壓，單位V，輻射測試量程0~2000W/m2)

　　電流型(4~20mA)：

　　F=(I-4)/16*2000(F：輻射值，單位W/m2，I：輸出電流，單位mA，輻射測試量程0~2000W/m2)

接線方式

　　(1)若配備本公司生產的采集器，直接使用傳感器線將傳感器與采集器上的相應接口相連即可。

　　(2)若單獨購買變送器，對應線序分別為：

線顏色	輸出信號
	電壓型	電流型	通訊型
紅色	電源正	電源正	電源正
黑（綠）色	電源地	電源地	電源地
黃色	電壓信號	電流信號	A+/TX
藍色			B-/RX

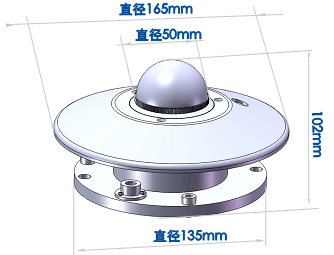

外形結構

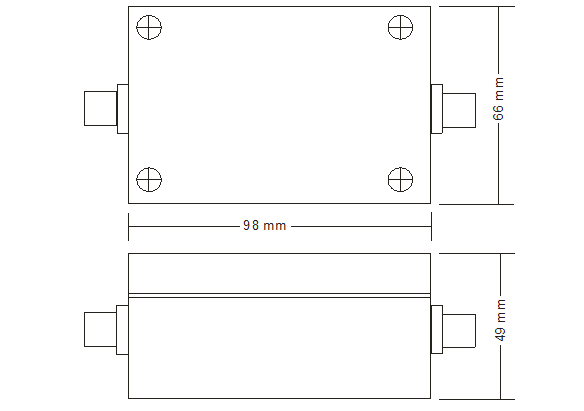

變送器尺寸

安裝與使用

　　該傳感器應安裝在四周空曠，感應面以上沒有任何障礙物的地方。然后將輻射表電纜插頭正對北方，調整好水平位置，將其牢牢固定，再將總輻射表輸出電纜與采集設備相連接，即可觀測。最好將電纜牢固地固定在安裝架上，以減少斷裂或在有風天發生間歇中斷現象。

　　接線說明：

傳感器名稱	接線顏色	輸出說明	對應插頭引腳
TBQ總輻射傳感器	紅線	正信號輸出	四芯插頭的1腳
	黑（綠）線	負信號輸出	四芯插頭的2腳

MODBUS-RTU通訊協議

一、串口格式

數據位 8位

停止位 1或2位

校驗位 無

波特率 9600  兩次通信間隔至少1000ms以上

二、通訊格式

【1】寫入設備地址

發送： 00 10 Adress CRC     （5個字節）

返回： 00 10 CRC   （4個字節）

說明： 1.讀寫地址命令的地址位必須是00。

              2. Adress為1個字節，范圍為0-255.

例如：發送00 10 01 BD C0

返回00 10 00 7C

【2】讀取設備地址

發送： 00 20 CRC  （4個字節）

返回： 00 20 Adress CRC     （5個字節）

說明： Adress為1個字節，范圍為0-255

例如： 發送 00 20 00 68

返回 00 20 01 A9 C0

【3】讀取實時數據

發送：Adress 03 00 00 00 01 XX XX

說明：如下圖所示：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
00  00	起始地址
00  01	讀取點數
XX XX	CRC校驗碼，前低后高

返回：Adress 03 02 XX XX XX XX

說明：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
02	讀單元字節
XX  XX	數據（前高后低）	十六進制
XX  XX	CRC校驗碼

　　計算CRC碼的步驟：

　　1、預置16位寄存器為十六進制FFFF(即全為1)。稱此寄存器為CRC寄存器;

　　2、把第一個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器;

　　3、把寄存器的內容右移一位(朝低位)，用0填補最高位，檢查最低位;

　　4、如果最低位為0：重復第3步(再次移位)

　　如果最低位為1：CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或;

　　5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理;

　　6、重復步驟2到步驟5，進行下一步8位數據的處理;

　　7、最后得到的CRC寄存器即為CRC碼;

　　8、將CRC結果放入信息幀時，將高低位交換，低位在前。

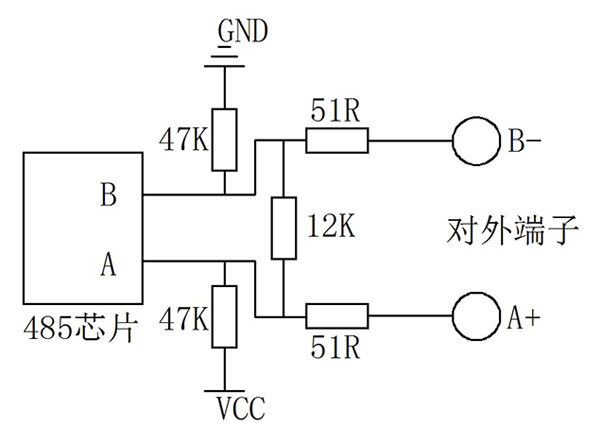

RS485電路

使用說明

　　將傳感器按接線方法中的說明接線，然后置于欲測量輻射的位置，打開電源和采集器開關，即可獲取測量點輻射值。

注意事項

　　1、請檢查包裝是否完好，并核對產品型號是否與選型一致;

　　2、切勿帶電接線，接線完畢檢查無誤后方可通電;

　　3、傳感器線長會影響產品輸出信號，使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€，若有更改需求，請與廠商聯系;

　　4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品;

　　5、請保存好檢定證書和合格證，維修時隨同產品一同返回。

故障排除

　　1、模擬輸出時，示數值明顯偏大/偏小。請檢查傳感器感應口上是否有污垢或雜物;若有，用干凈的抹布將其拭去;

　　2、模擬輸出時，顯示儀表示值為0或不在量程以?xún)?nèi)。可能因接線問題導致采集器無法正確獲取信，請檢查接線是否正確、牢固;

　　3、若不是上述原因，請與廠家聯系。

產品維護

　　1、不準拆遷或松動濾光罩，以免影響測量精度。開啟或蓋上金屬蓋特別小心，因?yàn)闉V光罩貴重且易碎。濾光罩要保持光潔，經常用軟布或毛皮擦試;

　　2、濾光罩內不能進水，罩內也不應有水汽凝結物。要經常檢查干燥器內干燥劑是否變潮(由藍色變成紅色或白色)，否則要及時更換或?qū)⒏稍飫┠玫胶嫦鋬?nèi)烤干使其變回藍色再使用;

　　3、TBQ總輻射傳感器防水性能較好，一般短時間或降水較小時可以不加蓋。但降大雨(雪、冰等)或較長時間的雨量，為保護輻射表，觀測員就要據具體情況最好加蓋，雨停后即把蓋打開;

　　4、TBQ總輻射傳感器使用兩年以上，其靈敏度須由生產廠家或計量部門重新標定。

選型表

編號	供電方式	輸出 信號	說明
S-GTOT -			S-GTOT總輻射傳感器（變送器）
	5V-		5V供電
	12V-		12V供電
	24V-		24V供電
	Z-		無源
		V	0-5V
		A1	4-20mA
		W2-	RS485
		V3-	0-20mV
例如： S-GTOT -12V-A1: TBQ總輻射傳感器12V供電，4-20mA電流信號輸出
