產品簡介

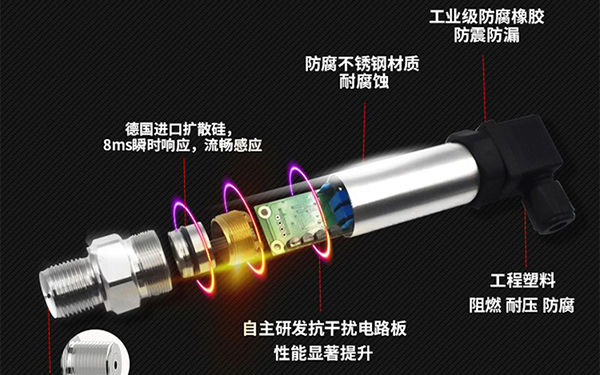

    欣仰邦S-CGLS壓力變送器主要由進口測壓元件傳感器、測量電路、過程連接件三部分組成。它能將測壓元件感受到的氣體、液體等物理壓力參數轉換為標準的電信號（如4-20mA、485等），以供給指示報警儀、記錄儀等二次儀表進行測量、指示、過程調節。

功能特點
欣仰邦消防管道水管壓力傳感器產品采用進口的擴散硅壓力檢測傳感器，信號穩定，精度高。具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。 主要參數

參數	技術指標
測量范圍	-0.1~60Mpa（可定制）
探頭類型	進口擴散硅
精度	0.5級(默認)/0.3級/0.1級
介質溫度	0-70℃
輸出信號	485
工作電壓	9-24V DC
負載能力	0-500Ω
不靈敏區	≤±1.0%Fs
螺紋接口	G1/2,G1/4,M20*1.5可選

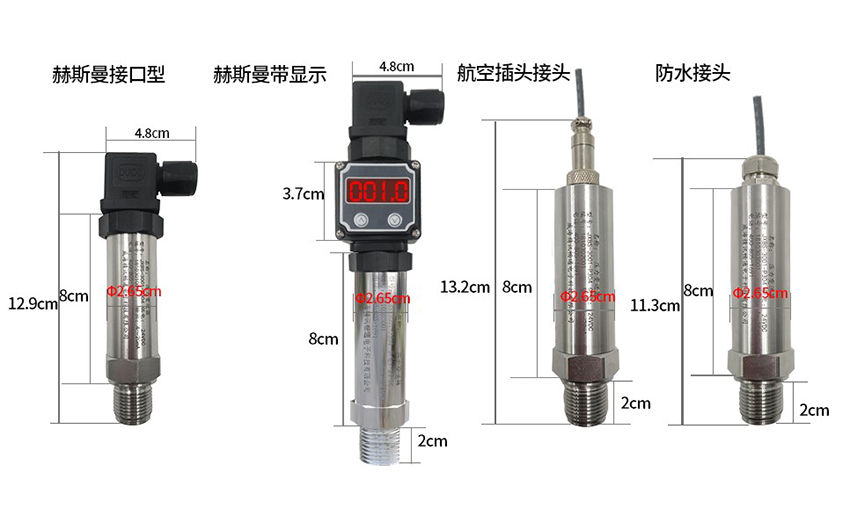

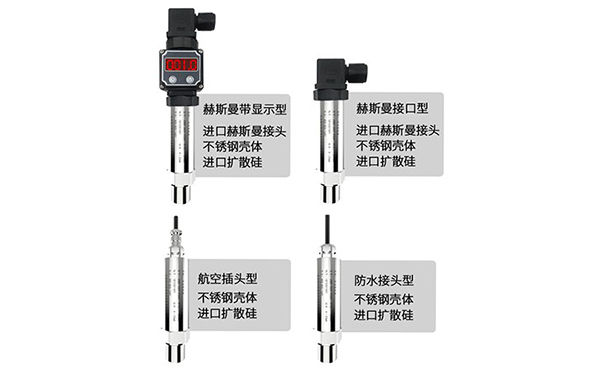

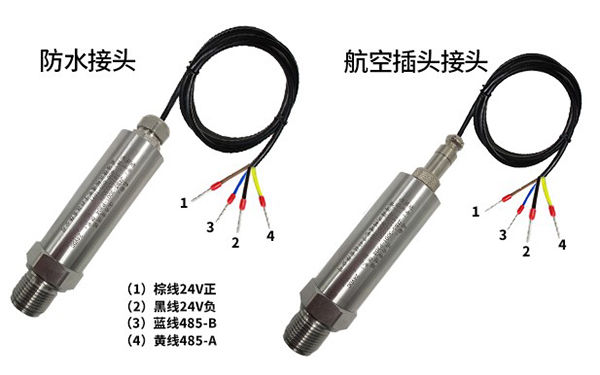

信號接口	赫斯曼接頭/航空接頭/防水接頭

通信協議
通訊基本參數

參數	內容
編碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校準	CRC冗長循環碼
波特率	2400bps/4800bps/9600bps可設，出廠默認為9600bps

數據幀格式定義
采用Modbus-RTU通訊規約，格式如下：
初始結構≥4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗=16位CRC碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼 0x03(讀取寄存器數據)。
數據區：數據區是具體地址，在通訊網絡中是唯一的(出廠默認0x01)。
功能碼：主機所發指令通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
問詢幀

地址碼	功能碼	寄存器 起始地址	寄存器 長度	校驗碼 低位	校驗碼 高位
1字節	1字節	2字節	2字節	1字節	1字節

    應答幀

地址碼	功能碼	有效 字節數	第一 數據區	第二 數據區	第N 數據區
1字節	1字節	1字節	2字節	2字節	2字節

寄存器地址

寄存器地址	PLC組態地址	內容	操作
0000H	40001	壓力值（分辨率見表）	只讀
0100H	40101	設備地址(0-252)	讀寫
0101H	40102	波特率(2400/4800/9600)	讀寫

分辨率

設備總量程	設備分辨率	備注
-100Kpa-0	0.01Kpa
0-350Kpa	0.01Kpa
0-3.5Mpa	0.1Kpa	不包括0-350Kpa
0-35Mpa	1Kpa	不包括0-3.5Mpa
0-100Mpa	10Kpa	不包括0-35Mpa

通訊協議示例以及解釋
讀取設備地址0x01的壓力值：
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x00	0x00,0x01	0x84	0x0A

應答幀

地址碼	功能碼	有效字節數	TVOC值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x02	0x00 0xD1	0x78	0x18

    假設現在使用的2Mpa量程的壓力變送器，查表得知分辨率為0.1Kpa，則可以計算壓力值：
 00D1 H(十六進制)=209=> 壓力值=20.9Kpa
