1 產品概述

1.1產品簡介

S-CGQX 型無線低功耗傾斜計是欣仰邦研發生產的基于 4G/NB-IoT 無線網絡的高精度雙軸傾斜傳感器，集數據采集、無線通信、供電、自我防護于一體的監測傳感器，具有超閾值主動觸發報警功能。無線低功耗傾斜計主要對樹木、橋墩、危房、建（構）筑物產生的傾斜量進行實時自  動化監測。無線低功耗傾斜計采用無線低功耗設計，安裝便捷，無需現場配置，即裝即用。內置大容量鋰電池，使用時間不低于 3 年（監測頻率 1h/次)。

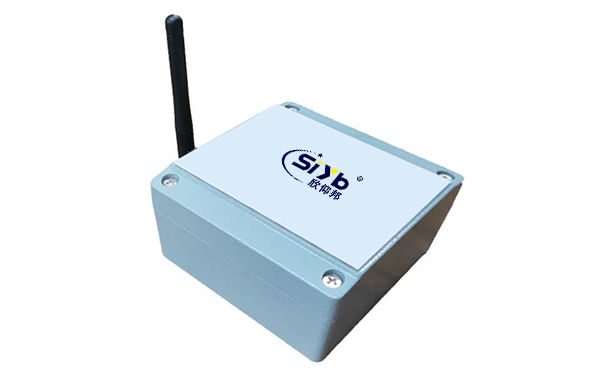

S-C GQX 型無線低功耗傾斜計（外接太陽能充電款）


1.2應用領域


a)樹木傾斜監測；

b)古建筑結構物傾斜監測；

c)樁體傾斜監測；

d)橋墩、基坑傾斜監測；

e)機械傾斜監測。



2工作原理及技術指標



2.1傳感器性能


無線低功耗傾斜計全部采用工業器件，性能穩定、可靠，具有極低的功耗。性能如下：

a)外殼采用鋁合金烤漆材質，抗電磁干擾，可在野外長期使用，進行不間斷測量；

b)工作溫度范圍-40℃～+85℃，溫度補償；

c)卓越的防雷、防靜電性能(±60kV/600W)；

d)采用一體化結構設計，全密封結構，整體防護等級達到 IP67，適用野外嚴酷的自然環境；
e)可觸發式采集，在傳感器發生傾斜時， 可立即采集并加報，可用于研究運動規律、監測預警、現場防盜。

2.2傳感器工作原理


無線低功耗傾斜計集成 MEMS 傳感器實時監測被測物體傾斜角度或傾斜率變化，可通過角度變化或傾斜率變化感知整體姿態變化。

2.3主要技術指標


表 2-1  主要技術指標


測量要素	傾斜、加速度
傾斜	量程	±30°（可選擇）
	分辨率	0.001°
	精度	±0.005°（-20℃--﹢50℃）
采樣間隔	60s～24h
上報間隔	60s～72h
功耗	工作模式	小于 0.7mA（平均）
	休眠模式	小于 220uA
通信方式	無線通信	4G/NB-IOT/LORA（4G可選外接供電）
供電方式	鋰亞電池/太陽能	持續工作 3 年（頻率 1h/次），外接太陽能（實時監測5年）
外形尺寸	長寬高：100mm*100mm*60mm
產品材質	鋁合金，表面烤漆
工作溫度	-40℃～+85℃
防護等級	IP67



3 安裝

S-C GQX 無線低功耗傾斜計整體外形為方形，底座上有兩個凸臺，每個凸臺上各有一個安裝固定螺釘孔。傳感器安裝與使用非常的簡便，為了達到最好的測量效果，我們在這里  提供產品安裝平面的選擇及安裝注意事項。


1. 安裝平面的選擇  a）安裝平面的選擇

安裝平面應是剛性的、堅硬的、平滑的，傳感器的基座與安裝平面需保持剛性接觸。傾斜傳  感器的安裝又分為水平安裝和垂直安裝兩種，但無論是水平還是垂直安裝，在安裝時都應保持傳感器安裝面與被測物體面平行，同時減少動態和加速度的影響。例如水平安裝，就是把  傾斜傳感器水平放在一個平面上，一般是放在地面、桌面等。例如垂直安裝，就是把傾斜傳感器安裝在垂直于地面的一個穩定的面上，常見的就是安裝在墻面。
b)傳感器靈敏軸與被測目標的關系
安裝時傾斜傳感器的靈敏軸應該與被測目標的旋轉軸方向垂直。除了保持傳感器安裝面與被  測物體面平行外，還需保持傳感器與被測面軸線平行，即兩軸線不能有夾角產生。


3.2安裝打孔

選好安裝位置及安裝方式后，水平安裝按照傾斜傳感器的安裝孔尺寸在安裝平面上打好  安裝孔，用正確規格的帶彈簧墊片的螺釘把傳感器牢牢固定在被測目標的安裝平面上。垂直  安裝將傾斜傳感器固定到安裝支架上，然后將安裝支架安裝到垂直面，如墻面上，安裝后保  持傳感器水平。


3.3安裝后初始值記錄

傾斜傳感器在出廠時是以理想的水平面為基準的，但在安裝時所用的平面卻不一定是理  想平面，現場在安裝時一般會有角度輸出的，說明該平面不是水平面。安裝后，將安裝好之  后的傾斜傳感器的角度作為初始值再進行計算。

3.4安裝注意事項

安裝傾斜傳感器時應注意：
a）輪流均勻用力擰螺絲，以免過大的機械應力使得安裝底面變形而造成安裝誤差；
b）保證傳感器的安裝參考邊與安裝基座參考邊平行；
c）保證安裝基座的非測量方向是水平的。



3.5頻率設置

產品安裝后，在設備平臺上設置上傳頻率，設置發送成功后，等待儀器再次上線自動生效。根據設置的上傳頻率，儀器每隔一段時間將上傳一組數據，在監測管理平臺上查看是否收到數據，如果數據收到說明安裝成功。在數據發送成功后，設備等待 5 秒，若服務器無命令下發，則設備進入休眠模式。若平臺沒有收到數據，請確認傳感器處在網絡覆蓋良好區域，   或再次等待數據上傳。產品如無特殊要求，一般采用默認頻率 1 小時/次。


3.6觸發閾值設置

在設備管理平臺上設置觸發閾值，當傳感器監測到數據超過閾值時，會主動喚醒并上傳   數據。

4出廠配置清單


表 4-1 出廠配貨常用清單


序號	產品	分類	數量	單位	備注
1	無線低功耗傾斜計	傳感器	1	套	一體機，內部集成傾斜、電池、通訊、4G 等模塊
2	太陽能安裝支架		1	套	與傳感器配套
3	云平臺賬號	軟件	1	套	云平臺可查看項目、數據

5 測量


測量數據在云平臺賬號查看，云平臺，客戶輸入賬戶、密碼登錄后，點擊“監測工

程”-“監測項目”，即可查看監測數據、數據圖表、原始數據、報警數據、監測初始值等  信息。

6 故障排除


如果儀器測量出現故障，平臺無數據，可從以下幾方面檢查；

a）傳感器天線是否安裝，傳感器是否處在網絡覆蓋良好區域，請在硬件管理平臺重啟  產品，再次等待數據上傳；
b）傳感器是否外部發生嚴重變形或者被水長時間浸泡，返廠維修，檢查內部線路是否   損壞，或重新購買產品；
c）傳感器不在線，是否因長時間（3 年以上）工作導致電量不足，請聯系廠家更換電

源。


7注意事項


a）產品安裝后，初始值需要進行更新，將安裝前的數據清零或者標記無效。
