產品簡介
土壤中的硝酸鹽主要被農作物吸收，澆水灌溉也使硝酸鹽滲入、污染地下水體。蔬菜極易吸收和富集硝酸鹽，從調查結果來看，過量施用氮肥使土壤中的硝酸鹽含量明顯升高，直接導致蔬萊硝酸鹽過多積累，尤其是葉菜類。硝酸鹽攝人人體后可轉化為亞硝酸鹽、皿硝酸胺，甚至致癌。因此，開展土壤硝酸鹽控制途徑的研究，對降低農作物及蔬菜中硝酸鹽含量，生產綠色食品有著極其重要的意義。

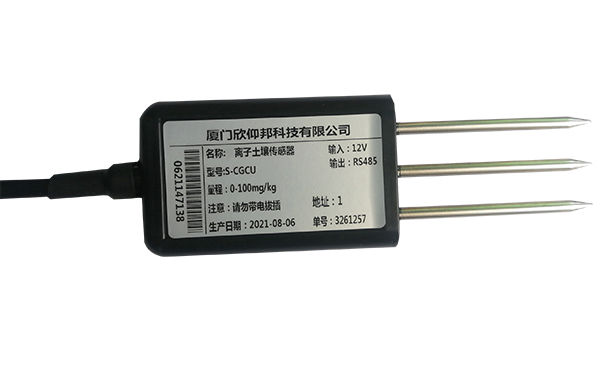

欣仰邦土壤硝酸鹽離子傳感器適用于土壤墑情監測、園林試驗、農業灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養等場合。
具備以下特點：
（1）電極采用特殊處理的材料，可承受較強的外力沖擊，不易損壞。
（2）完全密封，耐酸堿腐蝕，可埋入土壤或直接投入水中進行長期動態檢測。
（3）精度高，響應快，互換性好，探針插入式設計保證測量精確，性能可靠。
（4）完善的保護電路。

技術參數
土壤硝酸鹽離子：
量程：1-60mg/kg；分辨率：0.1mg/kg；精度：±5%
供電電壓：DC12V/24V
信號輸出：RS485，Modbus協議

接線方法
（1）若配備本公司生產的氣象站，直接使用傳感器線將傳感器與氣象站上的相應接口相連即可。
（2）若單獨購買變送器，變送器配套線線序分別為：


線顏色	輸出信號
	通訊型
紅色	電源正
黑色	電源地
黃色	A+/TX
藍色	B-/RX


MODBUS通訊協議
通訊參數：波特率9600  數據位8位  無校驗位
兩次通信間隔至少1000ms以上
【1】寫入設備地址
發送： 00 10 Adress CRC  （5個字節）
返回： 00 10 CRC  （4個字節）
說明： 1.讀寫地址命令的地址位必須是00
       2. Adress為1個字節，范圍為0-255
例如： 發送00 10 01 BD C0
返回： 00 10 00 7C

【2】讀取設備地址
發送： 00 20 CRC  （4個字節）
返回： 00 20 Adress CRC  （5個字節）
說明： Adress為1個字節，范圍為0-255
例如： 發送 00 20 00 68
返回： 00 20 01 A9 C0

A．讀取實時數據：
假設設備地址為：0X01，有效范圍0~254，0為廣播地址。
如：01 03 00 00 00 02 C4 0B

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
00  00	起始地址
00  02	讀取點數
XX XX	CRC校驗碼，前低后高


返回：Adress 03 02 XX XX XX XX XX XX
說明：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
04	讀單元字節
XX  XX	數據（無）
XX  XX	數據（前高后低）	十六進制
XX  XX	CRC校驗碼

C.CRC16校驗碼的計算
1)   預置1個16位的寄存器為十六進制FFFF（即全為1）；稱此寄存器為CRC寄存器；
2)   把第一個8位二進制數據（既通訊信息幀的第一個字節）與16位的CRC寄存器的低8位相異或，把結果放于CRC寄存器；
3)   把CRC寄存器的內容右移一位（朝低位）用0填補最高位，并檢查右移后的移出位；
4)   如果移出位為0：重復第3步（再次右移一位）；
如果移出位為1：CRC寄存器與多項式A001（1010 0000 0000 0001）進行異或；
5)   重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理；
6)   重復步驟2到步驟5，進行通訊信息幀下一個字節的處理；
7)   將該通訊信息幀所有字節按上述步驟計算完成后，得到的16位CRC寄存器的高、低字節進行交換；
8)      最后得到的CRC寄存器內容即為CRC16碼。(注意得到的CRC碼即為低前高后順序)
注意事項
1、請檢查包裝是否完好，并核對產品型號是否與
   選型一致；
2、切勿帶電接線，接線完畢檢查無誤后方可通電；
3、傳感器線長會影響產品輸出信號，使用時不要隨意改動產品出廠時已焊接好的元器件或導線，若有更改需求，請與廠商聯系；
4、傳感器屬于精密器件，用戶在使用時請不要自
   行拆卸、用尖銳物品或腐蝕性液體接觸傳感器
   表面，以免損壞產品；
5、請保存好檢定證書和合格證，維修時隨同產品
   一同返回。

故障排除
1、實際應用測試時，顯示儀表示值為0或不在量程以內，可能因接線問題導致采集儀無法正確獲取信息，請檢查接線是否正確、牢固；
2、若不是上述原因，請與廠家聯系。
