產品簡介

　　S-RT210系列工業級RTU是一款工業級無線數據終端產品，以GPRS/CDMA無線網絡為承載網，為工業用戶提供TCP/IP之上的無線數據傳輸通道，功能上完成遠程控制站串口設備和中心控制系統間的無線數據通信，使遠程工業現場控制得以實現。S-RT210系列工業級RTU采用高性能的工業級MCU主控芯片，并搭載嵌入式實時操作系統，為客戶提供穩定可靠的運行系統。集成了模擬信號采集，開關量輸出，脈沖計數，串口通信等功能，同時提供RS232、RS485和CAN總線接口，可直接連接串口設備，實現數據采集傳輸功能。

　　S-RT210系列工業級RTU支持本地PC端配置工具、AT指令配置和TCP/IP遠程配置等多種配置和管理方式，簡化了現場施工及后期維護的難度，大幅提升施工效率，降低系統運營的整體成本，從而使客戶真正體驗到無線通信的便捷。工地揚塵監控解決方案中，欣仰邦系列工業級RTU解決工地揚塵監控中各種物聯網數據的采集傳輸。實現了PM2.5,風速風力，風向，揚塵PM2.5，溫度濕度，等多監測因子數據的統一接入，智能采集控制和集中管理，助力智慧城市發展建設，為城市環境美化帶來新的發展。欣仰邦工業級RTU支持一路RS232母頭，四路RS-485（其中1*RS485/RS232復用），兩路繼電器，兩路模擬量，八路數字量，四路IO，一路電源輸出，滿足不同終端設備數據對接，解決不同應用場景數據接入需求。上行無線網絡支持2G/3G/4G全制式全網絡，可以應用在不同的網絡環境， 滿足客戶現場各種部署需求。



產品特點

工業級應用設計

●采用工業級器件和專門設計，能適應工業現場嚴酷的工作環境

●無風扇設計，可長期工作在-30°C~+75°C間

●采用金屬外殼，保護等級達IP30，特別適合于工控現場的應用

●低功耗設計，寬電源輸入（12~48VDC），適用不同現場供電方式

智能化自動化

●內嵌看門狗技術，故障自愈，確保設備正常運行

●采用完備的防掉線機制，保證數據終端永遠在線

●智能型數據終端，上電即可進入數據傳輸狀態

●可拓展性強

●支持標準RS232和標準RS485接口，靈活對接各種設備

●提供標準DB9和工業端子接口選擇，兼容所有串口下位機

●可指定TTL電平串口，可制定ADC

●使用方便，靈活，多種工作模式選擇

●配套管理工具，方便系統配置和維護

●支持串口軟件升級和遠程維護

多接口兼容

●支持1路RS232接口

●支持4路RS485總線接口（其中1路RS232/RS485復用，支持標準Modbus協議）

●支持2路繼電器輸出（2路可選帶5V隔離電源驅動輸出，默認為無源開關輸出）

●支持2路模擬采集接口（默認為0-5V電壓輸入采集；可選支持4-20mA電流輸入）

●支持8路數字采集接口（光耦隔離輸入，0-1V輸入為邏輯“0”，3-48V為邏輯“1”）

●支持4路通用IO接口（0/3.3V，可靈活配置為輸入或者輸出，支持Modbus協議）

●內嵌標準的TCP/IP協議棧，支持透明數據傳輸

●支持雙數據中心備份傳輸及多數據中心同步傳輸（4個數據中心）

●支持域名和IP地址兩種模式的中心地址

●支持用戶自定義TCP/UDP數據報文

●支持APN/VPDN

產品規格

類型	規格
4G	FDD-LTE:B1/B3/B5 TDD-LTE:B38/B39/B40/B41
3G	WCDMA:B1 EVDO:800MHz CDMA2000 TD-SCDMA:B34/B39
處理器	工業級32位處理器
NOR FLASH容量	16MB（可擴展）
操作系統	SiybOS（自主研發）
SIM/UIM卡接口	標準的抽屜式接口 IM卡支持1.8V/3V SIM/U 內置15KV ESD保護
RS232 DB9母頭 RS232	RS-232*1 RS-232信號：TXD、RXD、GND ESD保護：15KV
RS485端子 RS485-1~RS485-4	RS-485*4獨立、（其中1*RS485/RS232復用） RS-485  信號：A、B ESD  保護：15KV
繼電器輸出 （YO~Y1）	DO*2  無源開關輸出
模擬量采集接口 （A0+~A1+）	AI*2電壓輸入采集；可選支持4-20mA電流輸入
數字采集接口 （D0+~D7+）	DI*8數字或開關信息輸入，0-1V輸入為邏輯“0”，3-48V為邏輯“1”; 可選支持光耦隔離
通用IO接口 （IO0~IO3）	IO*4  TTL電平，0/3.3V,可靈活配置輸入或輸出
DC電源輸出 （DC3.3     OUT5V）	支持5V 50mA、3.3V 50mA輸出
天線接口	SMA母頭，1個4G天線（mian），1個433天線，1個LoRa/433（選配）
RF	433MHz  支持收發（選配）
LoRa	私有LoRa（選配）
實時時鐘	內置RTC
指示燈	PWR*1  電源指示燈 ACT*1  數據指示燈 NET*1  網絡狀態燈 SYS*1  系統狀態燈
電源接口	端子接口，內置電源反相保護和過壓保護，支持接地 標準電源  DC 12V，支持反接保護，過載保護
供電范圍	DC 12V~48V
最大功耗	2.4W
空閑工作電流	70mA@12VDC
平均工作電流	110mA@12VDC
峰值工作電流	200mA@12VDC
外殼	金屬，保護等級IP30
外形尺寸（W*D*H）	160mm * 100mm * 34mm（不包括天線和安裝件）重量 420g
冷卻方式	無風扇散熱
工作溫度	-30~+75℃
儲存溫度	-40~+85℃
相對濕度	5~95%(不結露)
安裝方式	壁掛式安裝
網絡協議	支持透明TCP/UDP協議 支持自定義TCP/UDP通信協議，用戶根據自身應用自定義基于TCP/UDP 的登錄、心跳數據包 支持ModbusTCP轉ModbusRTU 多中心支持雙數據中心備份傳輸及多數據中心同步傳輸，最多4個中心 PPP層心跳、ICMP探測、TCP Keep Alive以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線” 內嵌看門狗，設備運行自檢，設備運行故障自修復 支持設備遠程監控 支持設備管理和配置 支持配置工具本地串口配置支持遠程TCP配置 支持配置文件的導入和導出

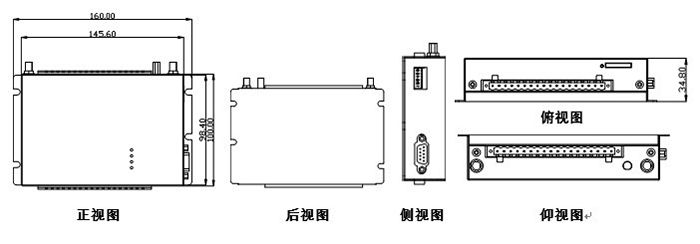

產品尺寸
