●固定接口：1*RS485/422，2*RS232，2*GPIO，2*ADC

●LTE：FDD-LTE，TDD-LTE

●工作溫度：-30℃~+75℃

●尺寸（W*D*H）：103mm * 59mm * 22mm

●冗余電源：5~35VDC

●采用工業級器件和專門設計，能適應工業現場嚴酷的工作環境

●低功耗設計，寬電源輸入（5~35VDC），適用不同現場供電方式

●采用金屬外殼，保護等級達IP30，特別適合于工控現場的應用

●內嵌看門狗技術，故障自愈，確保設備正常運行

●智能型數據終端，上電即可進入數據傳輸狀態

●采用完備的防掉線機制，保證數據終端永遠在線

●支持標準RS232和標準RS485接口，靈活對接各種設備

●提供標準DB9和工業端子接口選擇，兼容所有串口下位機

●可選支持TTL電平串口

●可選支持2路ADC

●可選支持2路IO
●使用方便，靈活，多種工作模式選擇

●配套管理工具，方便系統配置和維護

●支持串口軟件升級和遠程維護

●內嵌標準的TCP/IP協議棧，支持透明數據傳輸

●支持雙數據中心備份傳輸及多數據中心同步傳輸（4個數據中心）

●支持域名和IP地址兩種模式的中心地址

●支持雙通道RS232/RS485數據傳輸

●支持用戶自定義TCP/UDP數據報文

●支持HJ212-2017協議

●支持APN/VPDN



產品規格

類型	規格
4G/LTE	FDD-LTE:B1/B3 TDD-LTE:B38/B39/B40/B41
3G	WCDMA:B1 TD-SCDMA:B34/B39 CDMA1X  CDMA EVDO:800M
GSM	EDGE/GPRS/GSM:1800M/900MHz
CPU	工業級32位處理器
實時時鐘	內置RTC
工業串口	2個RS232和1個RS485接口（可選支持2*RS485），內置15KV ESD保護 數據位：7、8 停止位：1位、2位 校驗：無校驗、奇校驗、偶校驗 波特率：1200、2400、4800、9600、19200、38400、56000、115200bps
IO接口	支持2路IO，默認：DI/DO DI：0V-1V：邏輯0，2V-3.3V：邏輯1 DO：邏輯0：0V，邏輯1：3.3V 可定制ADC（4-20mA） 可定制DI/DO電壓范圍
指示燈	PWR*1 ACT*1 Online*1
天線接口	1個外置天線接口（標準SMA陰頭，特性阻抗50歐），1個4G天線
SIM/UIM卡接口	標準的抽屜式用戶卡接口支持1.8V/3V  SIM/UIM卡 內置15KV ESD保護
電源接口	端子接口，內置電源反相保護和過壓保護
標準電源	DC  12V/1A，支持反接保護、過載保護
供電范圍	DC 5~35V
最大功耗	1.6W
空閑工作電流	35mA@12VDC
平均工作電流	70mA@12VDC
峰值工作電流	140mA@12VDC
外殼	金屬，保護等級達IP30
外形尺寸	103mm * 59mm * 22mm（不包括天線和安裝件）
重量	205g
工作溫度	-30~+75℃
儲存溫度	-40~+85℃
相對濕度	5~95%(不結露)
安裝方式	壁掛式安裝
網絡協議	支持透明TCP/UDP協議/RDP協議 支持HJ212-2017協議 支持自定義TCP/UDP通信協議，用戶根據自身應用自定義基于TCP/UDP的登 錄、心跳數據包
多中心	支持雙數據中心備份傳輸及多數據中心同步傳輸，最多4個中心
鏈路檢測	PPP層心跳、ICMP探測、TCP Keep Alive以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線”
內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
管理與維護	支持配置工具本地串口配置 支持遠程TCP配置 支持配置文件的導入和導出 支持本地和遠程固件升級 支持siyb設備云平臺集中配置管理
離線數據存儲	支持16MB存儲空間離線數據存儲，設備上線后自動發送，保證數據不丟失
多監測因子	支持多個采集因子，最多20/64個（版本區別） 支持標準Modbus數據采集，支持多種數據格式 支持默認值、基值、縮放因子、小數點等參數配置 兼容多種類型水、氣在線分析儀表和流量計等儀器（溫度傳感器、PH值傳感器、 COP、電導率、顆粒物、SO2、氨物、PM2.5/10，噪聲等）

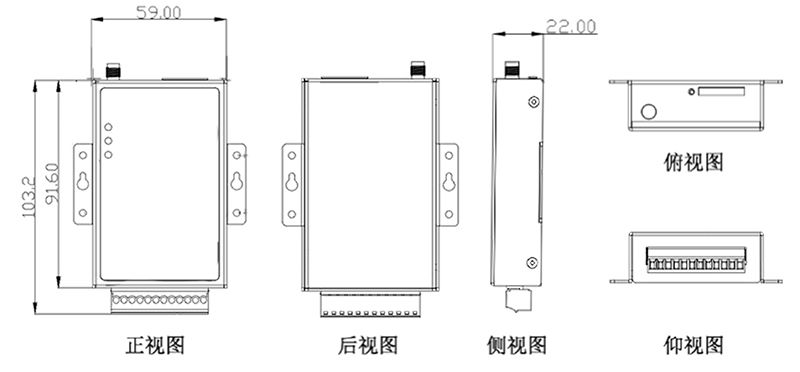

產品尺寸
