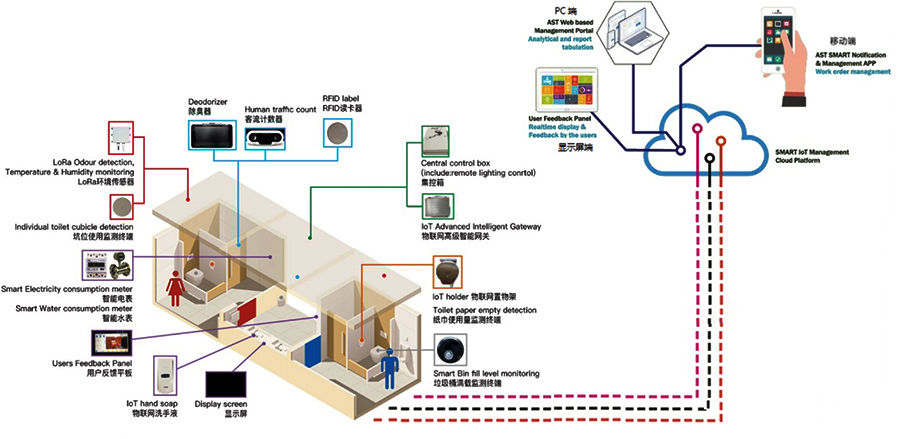

智慧公廁系統簡介

面對高齡化社會的來臨，智慧通訊系統搭配上各種IoT 傳感器，或許可以為我們帶來更健康、安全的生活環境。一些傳統上高度仰賴人力的重復性工作，也可以利用科技大幅提升效率。智慧公廁系統因為實驗過程當中已經實證其穩定性和成本效應，目前已經成功技轉給國內的系統整合廠商。目前服創所也期待未來這套方案能夠擴展、甚至是技轉到歐美地區。除此之外，在穩定可靠的數據流和通訊連線基礎之上，引入大數據來分析，或許可以讓人力的調配更加的精細，工作分配不均的問題可望得到根本的修正。

環境監測——氣體傳感器

●功能：氨氣、溫度、濕度三合一監測；

●優點：進口探頭，測量精度高達0.1ppm，LoRa無線安裝；

●檢測方式：電化學，測量范圍：0—100ppm；

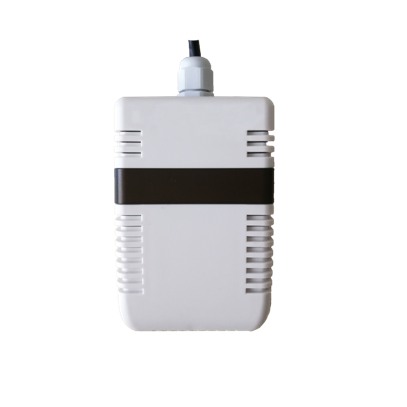

環境監測——空氣環境監測器

●功能：空氣PM2.5/10，TVOC、eCO2、溫濕度六合一；

●優點：體積小，模塊化設計；

●檢測方式：光學；

●測量范圍：0—1000μg/m³（PM2.5/10）0—1000ppb（TVOC）；

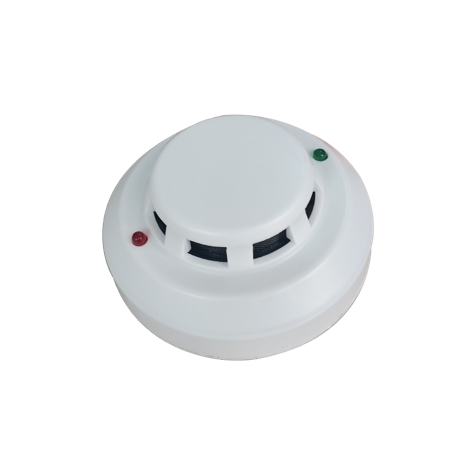

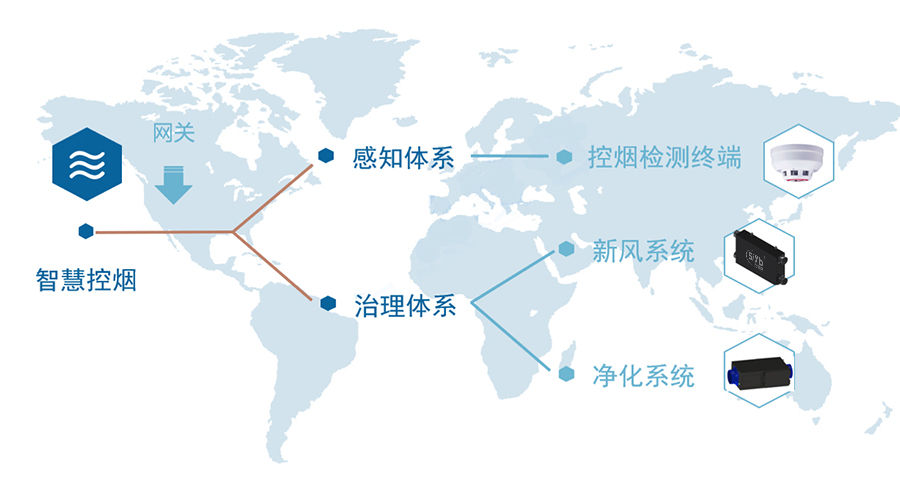

環境監測——控煙報警器

●功能：高靈敏度控煙報警；

●優點：獨特的電子濾網技術；

●一級靈敏；抗水蒸氣誤報；

●檢測方式：電子、光學結合；

●測量范圍：10—20平米/臺，垂直6米；

資源消耗監測——紙巾監測

●功能：紙巾使用量監測，通過平臺實現缺紙提示和換紙統計；

●優點：低功耗，可設置預值，適用于各種型號紙巾盒；

●檢測方式：紅外；

●測量范圍：2cm—100cm；

●測量誤差：4%范圍內；

●防水等級：IP65；

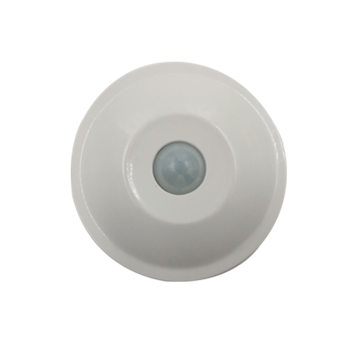

狹小檢測——紅外探測器

●功能：智慧識別人員進入，出去等行為；

●優點：靜態、范圍識別優于傳統紅外方式，LoRa無線安裝；

●檢測方式：紅外溫度矩陣；

●測量范圍：最大測量空間6㎡，最大高度6m；

●響應時間：5s內相應變化；

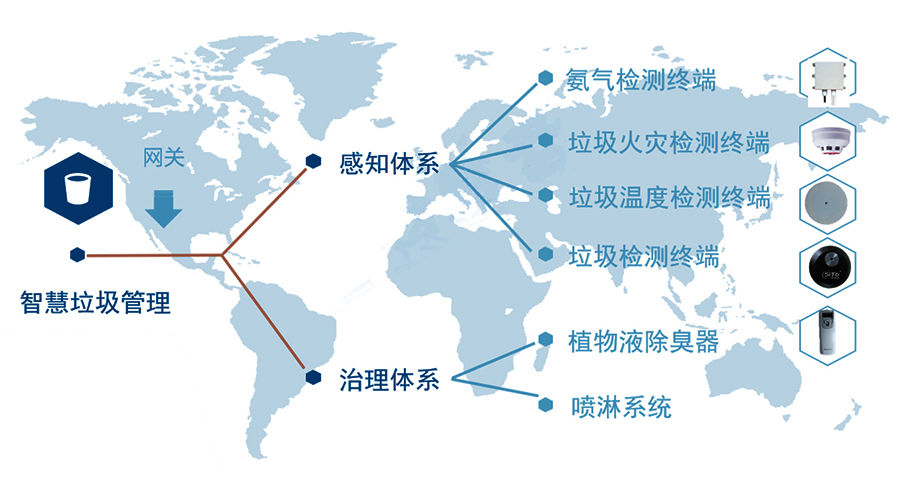

垃圾桶監測終端

●功能：垃圾滿載預警；

●優點：低功耗；易改造；可設置預值；適用于各種帶蓋垃圾桶；

●檢測方式：紅外；

●測量范圍：2cm—100cm；

●測量誤差：4%范圍內；

●防水等級：IP69；

植物液除臭機

●功能：抑菌、沉降PM2.5、除味、除臭、空氣修復；

●優點：植物液降解技術安全環保；高頻霧化技術，中和臭分子，消除異味和抑菌，無二次污染；

●使用面積：20—25㎡/臺；

凈化除濕機

●功能：室內空氣凈化并干燥除濕；

●優點：實現室內外循環模式隨意切換，實時監控室內空氣質量，去除PM2.5、TVOC、SO2等多種固態、氣態污染物，過濾器類型可根據環境變化進行更換；

●性能：CADR(TVOC）：400m³/H；CADR(顆粒物）：500m³/H；一小時凈化效率（TVOC）：99.00%；一小時凈化效率（PM2.5）：＞99.98%；一次凈化效率（PM2.5）：＞99.71%；去除率（SO2）：99.80%；

新風系統

●功能：室內新風系統；

●優點：熱交換效率高；PM2.5過濾效率高，無極調速變頻風機；

●額定風量：500m³/H；

●智能控制：手動、自動無極調節風量；

自動換套馬桶蓋

●功能：自動感應更換一次性衛生薄膜紙，也可手動強制換套；

●優點：與坑位人員監測設備聯動，自動更換；衛生薄膜缺時自動報警，LoRa實時上報；

●薄膜紙容量：65張/卷；

智能出紙機

●功能：自動感應出紙；

●優點：自動切斷，紫外線殺菌，低功耗；

●尺寸：260×316×145mm；

●安裝方式：掛墻式；

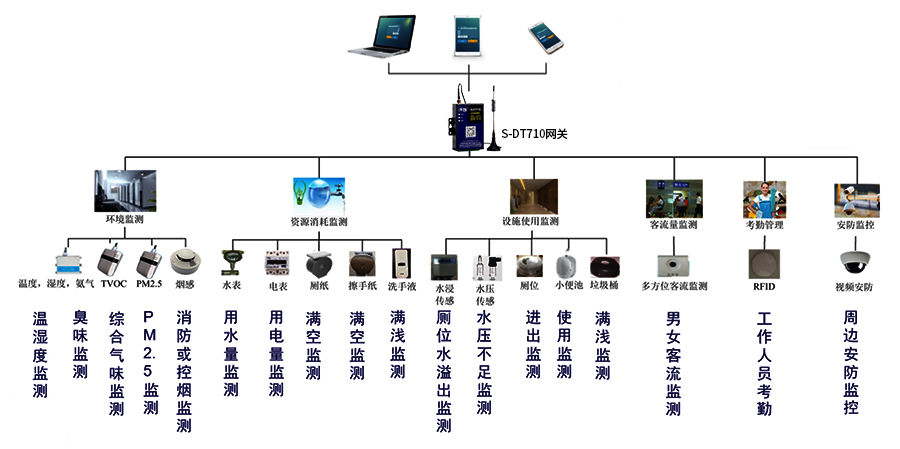

配置清單

智慧公廁設備清單
序號	子序號	產品名稱	參數	備注
1	1	智慧公測綜合管理平臺	基于阿里云創建的云端管理平臺，總體監控各個公廁的情況，包括環境狀況，人流量，設備情況，報警功能，人員派遣。	全部公廁共用一套云端管理平臺。
	1.1	智慧公廁環境監測模塊	直觀展示公廁內的空氣質量狀況并記錄，系統自動評估空氣質量狀況。
	1.2	智慧公廁指揮模塊	通過云平臺評估公廁內的空氣質量狀況，自動下發提示至相應人員處，作出針對處理。

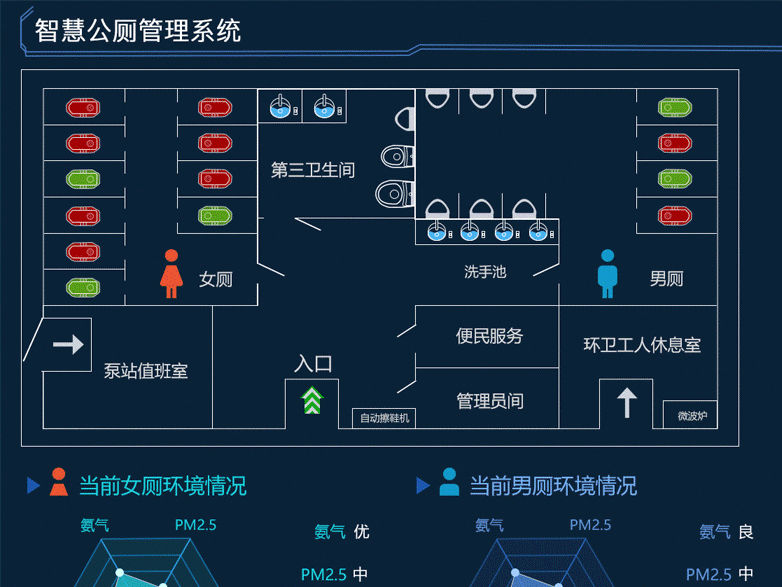

	1.3	智慧公廁客戶服務模塊	以APP的形式展示各個公廁的情況并在地圖上標明公廁的位置。
	1.4	智慧公廁綜合管理顯示屏	4米*2米拼接液晶顯示屏，管理平臺直接投放到屏幕上，直觀顯示各個公廁的情況。
2	2	智慧公廁環境監測系統	監測公廁內各項氣體指標，通過各項氣體指標判定空氣質量以及是否有人吸煙，統一上報至智慧公廁綜合管理平臺.	硬件接入顯示監測數據
	2.1	氨氣傳感器	測量范圍0-100ppm，測量精度3F·s，響應時間＜60s，工作溫度-20°C-50°C，連接至智慧公廁綜合控制盒。	數量原則參照 男衛生間1套，女衛生間1套，特殊衛生間1套，核算總數
	2.2	硫化氫傳感器	測量范圍0-100ppm，測量精度3F·s，響應時間＜60s，工作溫度-20°C-50°C，連接至智慧公廁綜合控制盒。
	2.3	煙霧傳感器	通過檢測顆粒物的方式判斷是否有人吸煙。測量范圍0-1000ug/m3，測量精度讀數的10%，響應時間＜120s，預熱時間2min-10min。
	2.4	溫濕度傳感器	監測空氣溫濕度，設備功耗＜0.4W，響應時間＜15s，溫度范圍-40°-80°，濕度范圍0-100%RH
	2.5	紅外監測傳感器	通過紅外監傳感器監測公廁蹲位使用情況，報警延時5s，探測角度360°，上傳至智慧公廁綜合控制盒	數量原則參照 一蹲位1套，一小便池1套
3	3.1	智慧公廁綜合控制盒	接收各個傳感器發送的信號轉換為HDMI信號，顯示在智慧公廁導覽屏上并將數據打包上傳至綜合管理平臺	數量原則參照每座公廁1套
	3.2	視頻客流統計系統	通過人臉識別功能統計各個公廁的人流量并上傳至綜合管理平臺。安裝高度2.5m
	3.3	人員監管打掃刷卡系統	實時傳輸確認完成清潔工作人員信息，并記錄完成時間。ID卡 清潔人員身份認證、數據周期實時發送。主通道頂部安裝4個，標配4張ID卡。數據上報云平臺。
	3.4	智能電表	智能電表最大電流支持30-100A+漏電保護100A，通過無線傳輸系統可以實時上傳每層使用電量數據至云平臺。
	3.5	智能水表	智能水表采用全銅接口和表罩，指針采用瑪瑙紅寶石材質，保證指針的靈敏度和準確度，R值高達100，通過無線傳輸系統可以實時上傳流量數至云平臺。

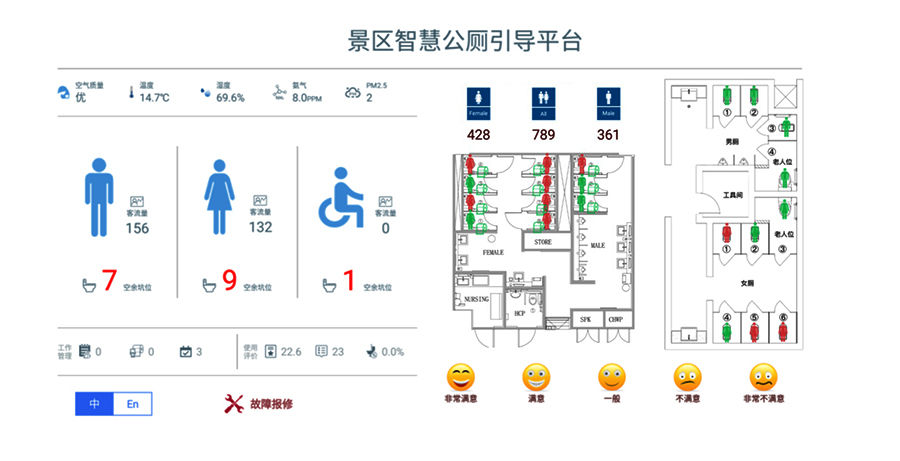

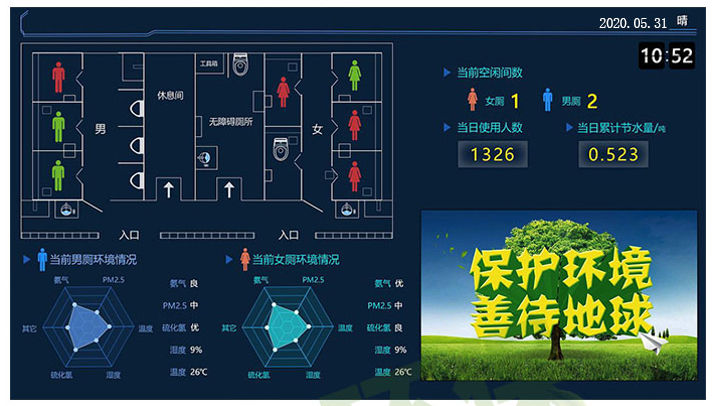

	3.6	智慧公廁導覽屏	55寸液晶顯示器，連接智慧公廁綜合控制盒，直接顯示公廁內的空氣質量情況，坑位使用情況。
	3.7	公廁除臭殺菌系統	智慧公廁除臭系統采用植物液除臭機，	數量參照男/女廁各1套
	3.8	有人/無人屏	通過人體紅外傳感器監測到的信號，自動識別坑位狀態。	數量原則參照一廁門1件

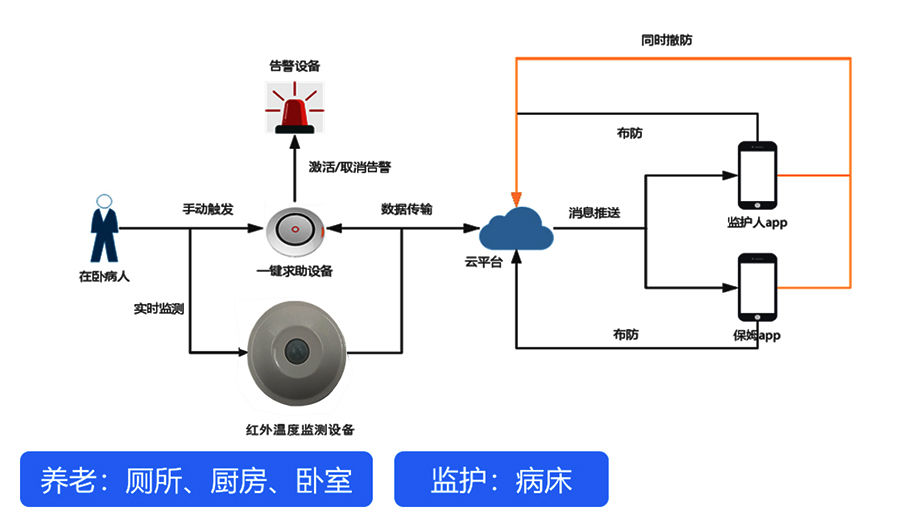

	3.9	殘衛無線緊急呼叫	警燈 12V 供電， 控制按鈕鋰電池供電。	數量原則參照 殘衛設備數量
