產品簡介

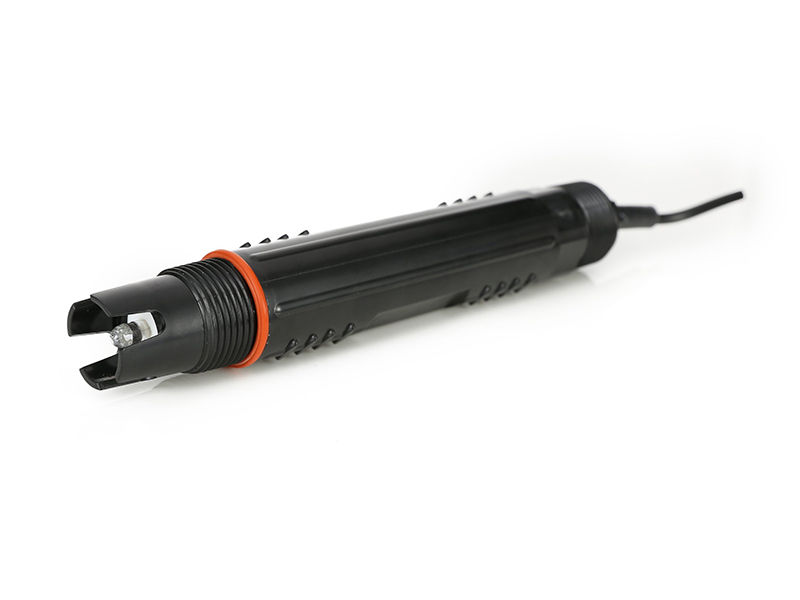

　　S-WEPH液體變送器廣泛適用于水溶液酸堿度檢測、污水處理等需要PH值監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。本產品探頭采用由PH玻璃電極和銀氯化銀參比電極復合而成，信號穩定，精度高。具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。

主要參數

通信協議

通訊基本參數

數據幀格式定義
采用Modbus-RTU通訊規約，格式如下：
初始結構≥4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗=16位CRC碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼0x03(讀取寄存器數據)。
數據區：數據區是具體地址，在通訊網絡中是唯一的(出廠默認0x01)。
功能碼：主機所發指令通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
問詢幀

應答幀

寄存器地址

通訊協議示例以及解釋
讀取設備地址0x01的酸堿度值
問詢幀

應答幀（例如讀到酸堿度為7.1pH）

酸堿度計算說明：
0047H(十六進制)=71=>酸堿度=7.1pH
