產品簡介

　　S-GCOC變送器因客戶需要CO2、CO及溫濕度監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。 功能特點S-GCOC產品采用高靈敏度的氣體檢測探頭，信號穩定，精度高。具有測量范圍寬、線形度好、 使用方便、便于安裝、傳輸距離遠等特點。

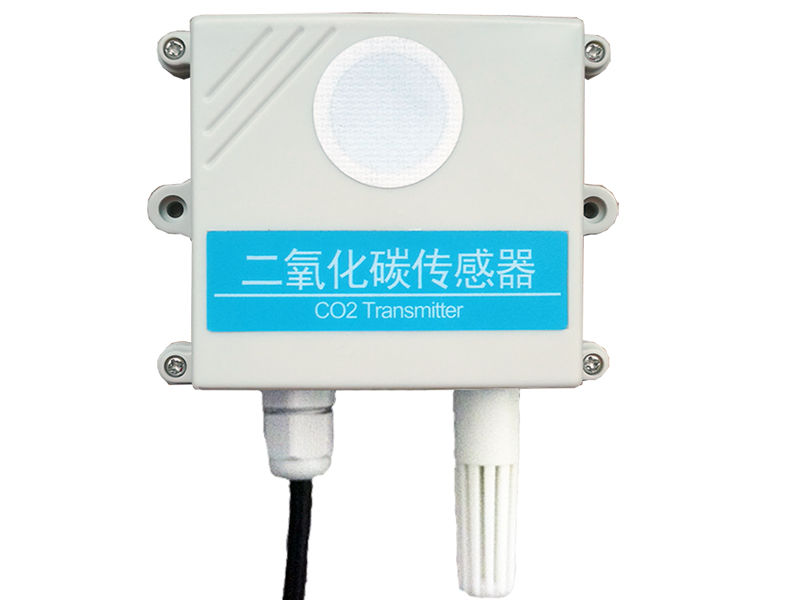

　　CO2、CO溫濕度四合一（普通版）：只適用于室內、平緩環境。

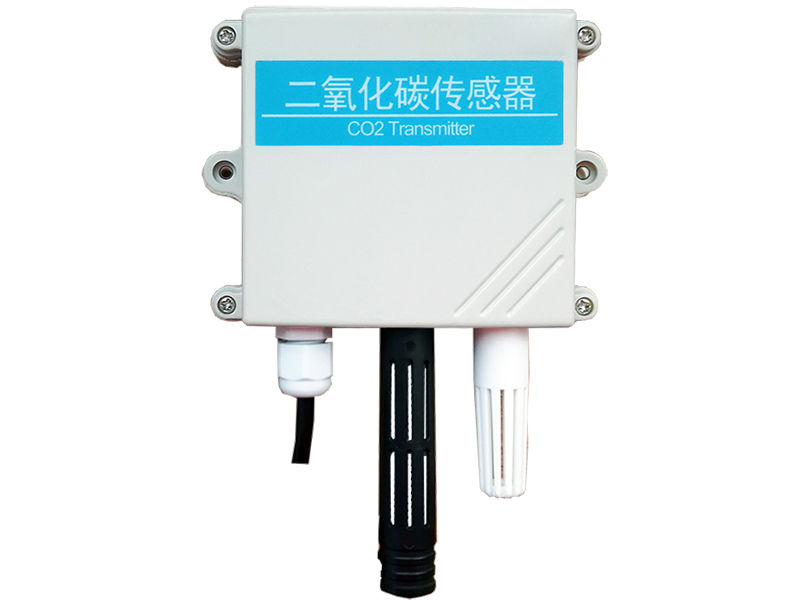

　　CO2、CO溫濕度四合一（帶外置探頭版）：適用于室內、室外均可，外殼IPV65全防水，可應用于各種惡劣環境。

主要參數

CO2、CO參數

參數名稱	參數內容
CO2測量范圍	5000ppm/1%/3%/65%/100%可選
CO2精度	±(50ppm+3%讀數) (25℃)
非線性	<1%F·S
預熱時間	2min（可用）10min(最大精度)
CO測量范圍	0-1000ppm/0-2000ppm
測量方式	電化學傳感器
CO精度	<±讀數3%(25℃)
質保期	整機2年（探頭質保1年）
響應時間	一般小于15秒
波特率	2400/4800/9600
通訊端口	RS485
供電電源	12V-24V DC
耗電	≤0.15W（@12V DC , 25℃）
運行溫度	-30-50℃（-20-40℃持續）
工作濕度環境	15-90%RH

濕度參數

參數名稱	參數內容
濕度精度	±3%RH (0%RH-100%RH,25°C)
溫度精度	±0.5°C (25°C)
濕度量程	0%RH-100%RH
溫度量程	-40°C-80°C(可定制)
溫度長期穩定性	≤0.1°C/y
濕度長期穩定性	≤1%/y

溫度參數

內容	最小值	典型值	最大值	單位
分辨率（14bit）	-	0.01	-	℃
線性偏差	-	±0.3	見后表1	℃
重復度	-	±0.1	-	℃
工作范圍	-40	-	125	℃
響應時間(63%)	5	-	30	秒
長期漂移	-	<0.04	-	℃/年

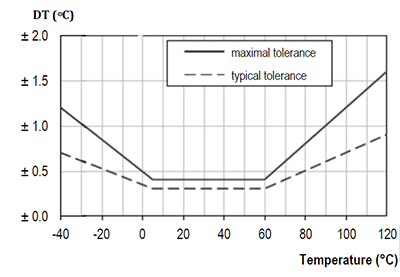

表一不同溫度下溫度測量精度
如上表所示，在5-60攝氏度范圍內最大偏差在±0.5內，小于0℃和大于60攝氏度情況下偏差遞增。
濕度參數

內容	最小值	典型值	最大值	單位
分辨率（12bit）	-	0.04	-	%RH
線性偏差	-	±3.0	見后表2	%RH
重復度	-	±0.1	-	%RH
工作范圍	0	-	100	%RH
響應時間(63%)	-	8	-	秒
長期漂移	-	<0.5	-	%RH /年
滯后性	-	±1	-	%RH
非線性度	-	<0.1	-	%RH

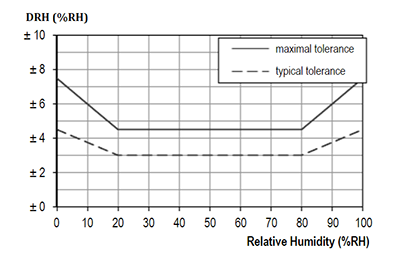

表二不同濕度下濕度測量精度
如上表所示，在20-80%RH范圍內典型偏差±3%，小于20%和大于80%的濕度情況下情況下偏差遞增。
1.3.5溫度對濕度測量的影響
上文表二描述了不同濕度情況對濕度測量的影響，下表描述了不同的溫度對濕度測量精度的影響。

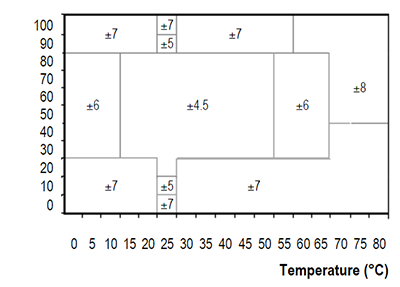

表三不同溫度下的相對濕度
如上表所示，在15攝氏度到55攝氏度，30到80的濕度范圍內，濕度的精度最高，是±4.5%，其余情況濕度遞增。
探頭參數與選型
CO2探頭選型如下：

型號	量程	精度	是否抗高濕	預熱時間	響應時間
5KN	5000ppm	±(50ppm+5%)	×	<120S	<30S
5KW	5000ppm	±(50ppm+5%)	√	<60S	<15S
1BW	1%	±(50ppm+5%)	√	<60S	<15S
3BW	3%	±(50ppm+5%)	√	<60S	<15S
65B	65%	±(50ppm+5%)	×	<30S	<15S
100B	100%	±(50ppm+5%)	×	<30S	<15S

CO探頭選型如下：

編號	探頭類型	量程	分辨率 /可檢測下限	壽命
1K	國產	1000ppm	500ppb	>2年
2K	國產	2000ppm	500ppb	>2年
2KJ	進口霍尼韋爾	2000ppm	10ppm	>2年

溫濕度探頭選型如下：

編號	探頭類型	量程	精度	壽命
SH20	進口	-40°C-80°C(可定制)	±0.2°C (25°C)	>2年
SH31	進口	-40°C-80°C(可定制)	±0.2°C (25°C)	>2年
SH71	進口	-40°C-80°C(可定制)	±0.3°C (25°C)	>2年
SH75	進口	-40°C-80°C(可定制)	±0.1°C (25°C)	>2年

1.6交叉干擾氣體（只針對CO）

氣體	濃度（ppm）	輸出信號（相當于ppm CO）
硫化氫	100	0
二氧化硫	20	0
氫氣	200	40
乙烯	100	80
一氧化氮	35	6
二氧化氮	5	0
乙醇	1000	0

表中僅列舉部分氣體，未在表中列舉的氣體亦可能有交叉靈敏度。
    交叉靈敏度會有±30%的浮動，并可能隨著傳感器的壽命和批次變化而變化，因此不可以使用本傳感器去測量其他交叉靈敏氣體。


通信協議

通訊基本參數

參數	內容
編碼	8位二進制
數據位	8位
奇偶校驗	無
停止位	1位
錯誤校準	CRC冗長循環碼
波特率	2400bps/4800bps/9600bps 可設，出廠默認為9600bps

數據幀格式定義
采用 Modbus-RTU 通訊規約，格式如下：
初始結構≥4字節的時間
地址碼= 1字節
功能碼= 1字節
數據區= N字節
錯誤校驗= 16位 CRC 碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令通訊數據，注意 16bits 數據高字節在前！
CRC 碼：二字節的校驗碼。
問詢幀

校驗碼低位	地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼高位
1字節	1字節	1字節	2字節	2字節	1字節

應答幀

地址碼	功能碼	有效字節數	第一數據區	第二數據區	第N數據區
1字節	1字節	2字節	2字節	2字節	2字節

寄存器地址

寄存器地址	PLC組態地址	內容	操作
0000H	40001	濕度(單位0.1%RH)	只讀
0001H	40002	溫度(單位0.1℃)	只讀
0005H	40006	CO2濃度(單位1ppm)	只讀
0006H	40007	CO濃度(單位1ppm)	只讀
0101H	40101	設備地址（0-252）	讀寫
	40102	波特率(2400/4800/9600）	讀寫

通訊協議示例以及解釋
    讀取設備地址0x01的CO2、CO值
    問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x05	0x00,0x01	0x94	0x0B

    應答幀(例如讀到CO2值為451ppm)

地址碼	功能碼	有效字節數	CO2值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x02	0x01 0xC3	0xF9	0x85

CO2：
01C3 H(十六進制)=451=>CO2=451ppm
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x06	0x00,0x01	0x64	0x0B

    應答幀(例如讀到CO值為18.9ppm)

地址碼	功能碼	有效字節數	CO值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x02	0x00 0xBD	0x78	0x35

CO：
00BD H(十六進制)=189=>CO=18.9ppm
讀取設備地址0x01的溫濕度值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x00	0x00,0x02	0xC4	0x0B

應答幀

地址碼	功能碼	有效字節數	濕度值	溫度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x04	0x00 0xFE	0x00 0xAF	0xDB	0xBF

溫度：
00AF H(十六進制)=175=>溫度=17.5℃
濕度：
00FE H(十六進制)=254=>濕度=25.4%RH
讀取設備地址0x01溫濕度、CO2、CO濃度值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x00	0x00,0x07	0x04	0x08

應答幀

地址碼	功能碼	有效字節數		濕度值	溫度值
0x01	0x03	0x0C		0x03 0x14	0x01 0x1B
6個無用字節		CO2值	CO值	校驗碼 低位	校驗碼 高位
0x00…		0x01 0xC3	0x00 0xBD	0x78	0x70

溫度：
011B H(十六進制)=283=>溫度=28.3℃
濕度：
0314 H(十六進制)=788=>濕度=78.8%RH
CO2：
01C3 H(十六進制)=451=>CO2=451ppm
00BD H(十六進制)=189=>CO=18.9ppm
