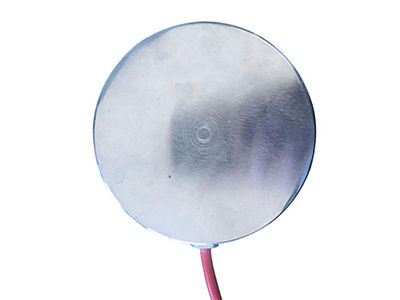

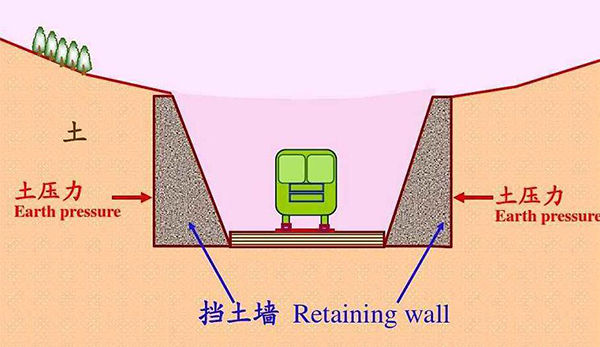

一、振弦式土壓力盒介紹

　　S-BDPB振弦式壓力盒廣泛應用于建筑、鐵路、交通、水電、大壩、隧道等工程領域的基礎及其它土壓壓力測量，充分了解被測點的壓力狀態。 

二、振弦式土壓力盒的工作原理

　　當被測結構物內土應力發生變化時，S-BDPB土壓力計感應板同步感受應力的變化，感應板將會產生變形，變形傳遞給振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激勵振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構的壓應力值。

三、振弦式土壓力盒的特點

　　1、采用振弦理論設計制造，具有高靈敏度、高精度、高穩定性的優點，適于長期觀測。 

　　2、采用全數字檢測，信號長距離傳輸不失真，抗干擾能力強。 

　　3、絕緣性能良好，防水耐用。 

　　4、用戶可根據需要選用相應型號的壓力盒。 

　　5、采用脈沖激振方式激振，測試速度快。 

　　6、配備本公司智能讀數儀即可直接顯示壓力值，又可顯示振弦頻率，測量直觀、簡便、快捷。 

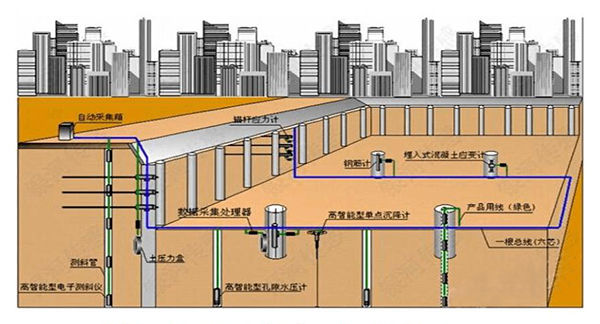

　　7 、配接本公司16通道的自動采集儀可實現無人職守遠程測量（如圖所示）。 

　　8、可直接測出測點溫度，并能進行溫度補償（溫度型）。

四、土壓力盒安裝步驟 

　　（1）埋設時間確定：一般在原地基上部填筑墊層30cm以上，選擇無雨、雪天氣進行開挖埋設。 

　　（2）布點：一般軟基處理，土壓力盒安裝于樁頂及樁間地基土頂面，根據實驗設計方案，進行測量確定好樁位及樁間土壓力盒埋設位置。 

　　（3）裝前輔助工作：根據布點位置，用人工開挖找出主測樁頭，保證樁頭平整。在樁間土壓力盒埋設位置挖深大約400mm，φ400mm孔，用以埋設樁間土壓力盒，準備好安裝土壓力盒所用的水泥、無粗顆粒細、中砂、φ20mmPVC鋼絲軟管、裁紙刀、尼龍繩、水平尺、測試儀。選擇好適當導線長度將土壓力盒布置于安裝位置。   

　　（4）安裝：用測試儀監測安裝，安裝時將土壓力盒受力膜（承壓膜）面朝上，安裝在樁頂土壓力盒底部應采用水泥漿墊平，樁間土壓力盒底部填入10cm深中砂壓實墊平，用水平尺控制將土壓力盒安裝水平。 安裝好土壓力盒后，在其周圍覆蓋30cm厚的中砂，壓實。記錄好該實驗段面里程，主測樁樁頂土壓力盒編號，樁間土壓力盒編號及樁間土壓力盒與主測樁之間的實際距離、方向，天氣狀況，見土壓力盒安裝示意圖。

    

　　5）保護： 同斷面土壓力盒安裝完成后，土壓力盒測試導線應套上PVC鋼絲軟管進行保護，并集中從一側引出路基，制作相應的標示牌，插在土壓力盒埋設位置及導線布線位置，以作標示，清理現場用人工進行回填，在儀器上填筑層較薄的情況下，土壓力盒附近1m范圍內土方或碎石應用人工推平及小型機具碾壓，不得用大型機械推土碾壓，并派專人負責看管，以防土壓力盒及導線因施工或自然因素而破壞。 

　　6）調零：樁體完全固結后，對土壓力盒進行調零。

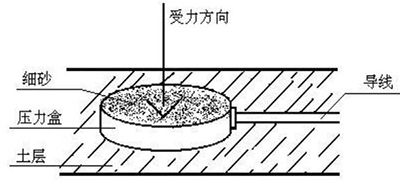

　　注：使壓力盒受力面（光面）與受力方向垂直安裝好，壓力盒周圍應由30cm左右的細砂（里面不能有大顆粒硬物）包裹并壓實。
