產品中心

環保環境監測

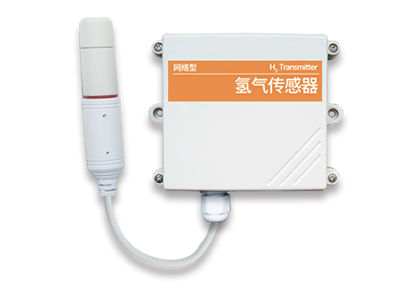

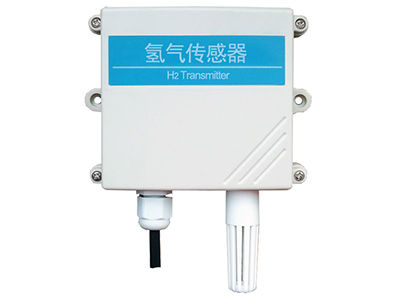

欣仰邦環境氣體監測可燃?xì)怏w氫氣傳感器

關鍵詞:
測量范圍:0-1000ppm/0-40000ppm
測量方式:電化學
測量精度:3%F.s
質保期:主機質保2年,探頭質保1年
響應時間(T90,秒):小于30秒
波特率:2400/4800/9600
通訊端口:RS485
產品簡介

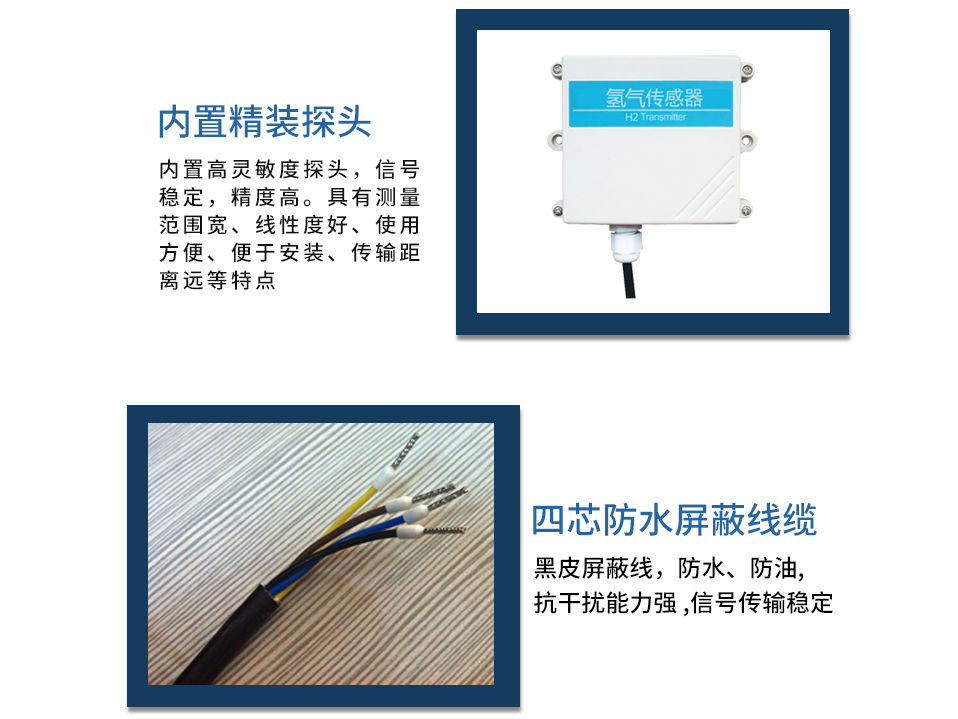

可燃?xì)怏w監測氫氣傳感器采用專業測試可燃?xì)怏w探頭傳感器探頭作為核心檢測器件,相較于普通的可燃?xì)怏w探頭無法測量氫氣的特點;具有測量范圍寬、精度高、線性度好、通用性好、使用方便、便于安裝、傳輸距離遠、價格適中等特點。
功能特點
欣仰邦可燃?xì)怏w氫氣傳感器產品采用高靈敏度的氣體檢測探頭,信號穩定,精度高。具有測量范圍寬、線形度好、 使用方便、便于安裝、傳輸距離遠等特點。
主要參數

參數 技術指標
測量范圍 0-1000ppm/0-40000ppm
測量方式 電化學
測量精度 3%F.s
質保期 主機質保2年,探頭質保1年
響應時間(T90,秒) 小于30秒
波特率 2400/4800/9600
通訊端口 RS485
供電電源 12-24VDC
耗電 ≤1.5W(@12V DC , 25℃)
運行溫度 -20℃至50℃
工作濕度環境 15-90%RH(相對濕度)、無凝結
工作壓力范圍 標準大氣壓±10%
外形尺寸 110×85×44mm3
探頭參數與選型
編號 探頭類型 量程 分辨率

壽命
4G 進口 1000ppm 1ppm 2年
4L 進口 40000ppm 10ppm 2年
    以上探頭使用壽命均為溫度23±3℃、濕度40±10%RH的空氣環境中。
    默認使用探頭為4G型探頭。
交叉氣體抗干擾特性

氣體 濃度 H2響應(ppm)
一氧化碳 100 200
硫化氫 100 0
二氧化硫 20 0
一氧化氮(NO) 25 5
二氧化氮 5 0
氯氣 10 0
乙醇 500 0
氨氣 500 0
甲烷 1000 0
乙烯 100 75
環己烷 1000 0
丙酮 1000 0
表中僅列舉部分氣體,未在表中列舉的氣體亦可能有交叉靈敏度。
交叉靈敏度會有±30%的浮動,并可能隨著傳感器的壽命和批次變化而變化,因此不可以使用本傳感器去測量其他交叉靈敏氣體。
系統框架圖
本傳感器可以連接單獨使用,首先使用12V直流電源供電,設備可以直接連接帶有485接口的PLC,可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接,使用我公司提供的傳感器配置工具進行配置和測試。
本產品也可以多個傳感器組合在一條485總線使用,在進行485總線組合時請遵守“485總線現場接線守則”(見附錄)。理論上一條總線可以接16個以上的485傳感器,如果需要接更多的485傳感器,可以使用485中繼器擴充更多的485設備,另一端接入帶有485接口的PLC、通過485接口芯片連接單片機,或者使用USB轉485即可與電腦連接,使用我公司提供的傳感器配置工具進行配置和測試。



硬件連接
設備安裝前檢查
    安裝設備前請檢查設備清單:

名稱 數量
氫氣 變送器設備 1臺
12V防水電源 1臺(選配)
保修卡/合格證 1份

接口說明
電源接口為寬電壓電源輸入 12-24V 均可。485型產品注意信號線正負,不要將485信號線的正負接反


  線色 說明
電源 棕色 電源正(12-24V DC)
黑色 電源負
通信 黃(灰)色 485-A
藍色 485-B
注意事項:
請注意不要接錯線序,錯誤的接線會導致設備燒毀。
傳感器應避免接觸有機溶劑、酒精、涂料、油類及高濃度氣體,也包括硅膠及其它膠粘劑
傳感器不能長期應用于含有腐蝕性氣體的環境中,腐蝕性氣體會損害傳感器
(4)不建議用不標準的方法試驗傳感器,如:直接將傳感器放到濃氨水上、朝傳感器噴香煙、打火機 點燃后靠近傳感器、朝傳感器呼氣、將傳感器靠近酒精,等等
    出廠默認提供0.6米長線材 ,客戶可根據需要按需延長線材或者順次接線。
    注意在某些出廠批次中可能提供的線序中沒有黃色線,此時灰色線等價替換黃色線作用。
氣體檢測孔
    氣體探測孔處使用高分子氣體膜隔離,此膜透氣不透水,可以起到氣體滲透但是隔絕水分的作用,請勿破壞此膜,否則影響產品的壽命。
安裝說明
需將傳感器安置在避風避雨的環境中,90度垂直于地面壁掛,保持將傳感器透氣孔朝向正下方,防止進水。
    壁掛王子殼為壁掛式安裝,安裝孔位于設備兩側中部位置,安裝孔徑小于4mm,孔距105mm,可使用3mm的自攻螺絲安裝。
    本產品為點型擴散性氣體檢測裝置,顧名思義本產品只能檢測探頭位置的氣體濃度,如果您使用的情況是用來檢測泄漏時需要注意,環境中的氣體濃度受擴散影響,隨著距離泄漏點的距離的變化濃度成反比變化,泄漏點的濃度最高,距離越遠濃度越低,因此產品的安裝需要盡可能的靠近氣體管道處。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”,可以方便的使用電腦讀取傳感器的參數,同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦
將傳感器通過USB轉485正確的連接電腦并提供供電后,可以在電腦中看到正確的COM口(“我的電腦—屬性—設備管理器—端口”里面查看COM端口)。
如上圖所示,此時您的串口號為COM10,請記住這個串口,需要在傳感器監控軟件中填入這個串口號。
如果在設備管理器中沒有發現COM口,則意味您沒有插入U(xiǎn)SB轉485或者沒有正確安裝驅動,請聯系技術人員取得幫助。
傳感器監控軟件的使用
配置界面如圖所示,首先根據3.1章節的方法獲取到串口號并選擇正確的串口,然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意,使用軟件自動獲取時需要保證485總線上只有一個傳感器。

然后單擊連接設備后即可實時獲取傳感器數據信息。
如果您的設備是氣體濃度傳感器,則請?jiān)趥鞲衅黝?lèi)型處選擇“氣體濃度傳感器”,甲烷傳感器選擇“甲烷變送器”,模擬量變送器選擇“模擬量變送模塊”,大氣壓傳感器選擇“大氣壓力傳感器”,光照度傳感器選擇“光照度20W”,氧氣傳感器選擇“氧氣變送器”,其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置,請注意設置過后請重啟設備,然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址,您可以參見附錄“如何使用modbus指令修改波特率和地址”。
通信協議
通訊基本參數

參數 內容
編碼 8位二進制
數據位 8位
奇偶校驗位 無
停止位 1位
錯誤校驗 CRC(冗余循環碼)
波特率 2400bps/4800bps/9600bps可設,出廠默認為9600bps
數據幀格式定義
采用 Modbus-RTU通訊規約,格式如下:
初始結構>=4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗=16位CRC碼
結束結構>=4字節的時間
地址碼:為變送器的地址,在通訊網絡中是唯一的(出廠默認0x01)。
功能碼:主機所發指令功能提示,本變送器只用到功能碼0x03(讀取存器數據)。
數據區:數據區是具體通訊數區,注意16bits數據高字節在前
CRC碼:二字節的校驗碼。
問詢幀

地址碼 功能碼 寄存器起始地址 寄存器長度 校驗碼低位 校驗碼高位
1字節 1字節 2字節 2字節 1字節 1字節
應答幀
地址碼 功能碼 有效字節數 數據一區 第二數據區 第N數據區
1字節 1字節 1字節 2字節 2字節 2字節
寄存器地址
寄存器地址 PLC組態地址 內容 操作
0000H 40001 濕度(單位0.1%RH) 只讀
0001H 40002 溫度(單位0.1℃) 只讀
0006H 40007 H2濃度(1ppm) 只讀
0100H 40101 設備地址(0-252) 讀寫
0101H 40102 波特率(2400/4800/9600) 讀寫
通訊協議示例以及解釋
讀取設備地址 0x01的氫氣濃度
問詢幀

地址碼 功能碼 起始地址 數據長度 校驗碼低位 校驗碼高位
0x01 0x03 0x00
0x06
0x00
0x01
0x64 0x0B
應答幀(例如讀到氫氣濃度2ppm)
地址碼 功能碼 返回有效字節數 氫氣值 校驗碼低位 校驗碼高位
0x01 0x03 0x02 0x00
0x02
0x39 0x85
氫氣:
0x0002(十六進制)=2=>氫氣濃度=2ppm
讀取設備地址0x01的溫濕度值
問詢幀

地址碼 功能碼 起始地址 數據長度 校驗碼低位 校驗碼高位
0x01 0x03 0x00,0x00 0x00,0x02 0xC4 0x0B
應答幀
地址碼 功能碼 有效字節數 濕度值 溫度值 校驗碼
低位
校驗碼
高位
0x01 0x03 0x04 0x00
0xFE
0x00
0xAF
0xDB 0xBF
溫度:
00AF H(十六進制)=175=>溫度=17.5℃
濕度:
00FE H(十六進制)=254=>濕度=25.4%RH
讀取設備地址0x01溫濕度、氫氣濃度值
問詢幀

地址碼 功能碼 起始地址 數據長度 校驗碼低位 校驗碼高位
0x01 0x03 0x00,0x00 0x00,0x07 0x04 0x08
應答幀
地址碼 功能碼 有效字節數 濕度值 溫度值
0x01 0x03 0x0E 0x03
0x14
0x01
0x1B
8個無用字節 氫氣值 校驗碼
低位
校驗碼
高位
0x00… 0x00
0x28
0x50 0x3B
溫度:
011B H(十六進制)=283=>溫度=28.3℃
濕度:
0314 H(十六進制)=788=>濕度=78.8%RH
氫氣:
0028 H(十六進制)=40=>氫氣濃度=40ppm
