產品概述
參數特性
相關下載
行業應用
推薦產品

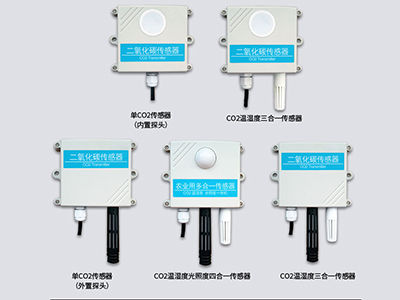

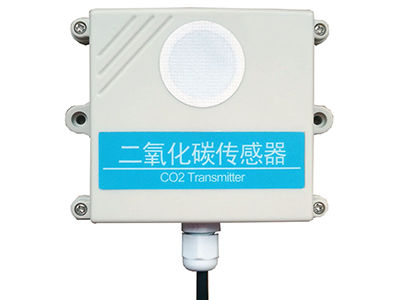

產品簡介
欣仰邦二氧化碳變送器廣泛適用于農業大棚，花卉培養等需要CO2及溫濕度監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。
功能特點
串口RS485二氧化碳傳感器產品采用高靈敏度的氣體檢測探頭，信號穩定，精度高。具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
主要參數

參數名稱	參數內容
供電電源	12-24V DC
CO2測量范圍	5000ppm/1%/3%/65%/100%可選
平均電流	<85mA
CO2精度	±(50ppm+3%讀數) (25℃)
非線性	<1%F·S
預熱時間	2min（可用）10min(最大精度)
輸出信號	RS485標準Modbus
濕度精度	±3%RH (0%RH-100%RH,25°C)
溫度精度	±0.5°C (25°C)
濕度量程	0%RH-100%RH
溫度量程	-40°C-80°C(可定制)
溫度長期穩定性	≤0.1°C/y
濕度長期穩定性	≤1%/y
質保期	整機2年(探頭質保1年)

探頭參數與選型

型號	量程	精度	是否抗高濕	預熱時間	響應時間
5KN	5000ppm	±(50ppm+5%)	×	<120S	<30S
5KW	5000ppm	±(50ppm+5%)	√	<60S	<15S
1BW	1%	±(50ppm+5%)	√	<60S	<15S
3BW	3%	±(50ppm+5%)	√	<60S	<15S
65B	65%	±(50ppm+5%)	×	<30S	<15S
100B	100%	±(50ppm+5%)	×	<30S	<15S

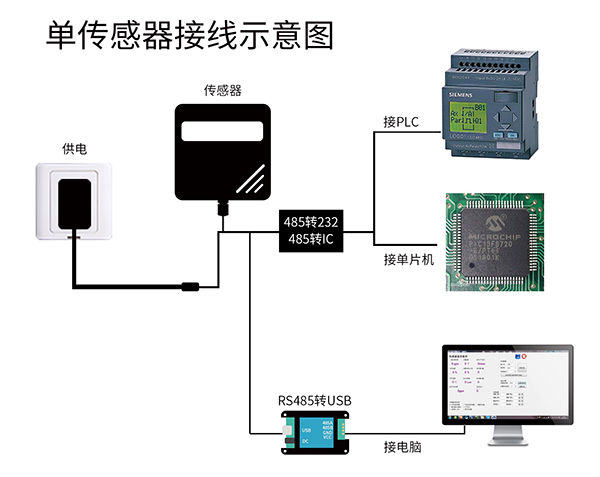

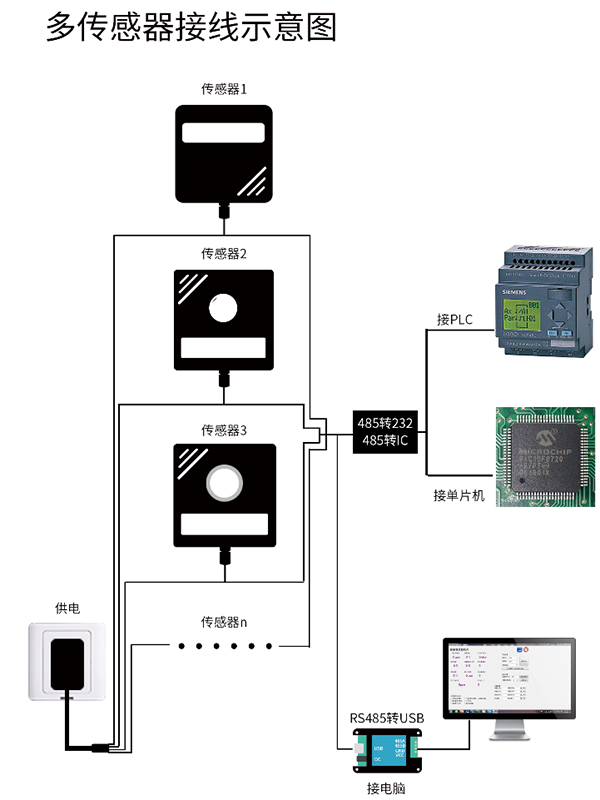

系統框架圖

硬件連接
設備安裝前檢查
安裝設備前請檢查設備清單：

名稱	數量
高精度傳感器	1臺
12V防水電源	1臺（選配）
USB轉485設備	1臺（選配）
保修卡/合格證	1份

接口說明
寬電壓電源輸入12-24V均可。485信號線接線時注意 A/B 兩條線不能接反，總線上多臺設備間地址不能沖突。

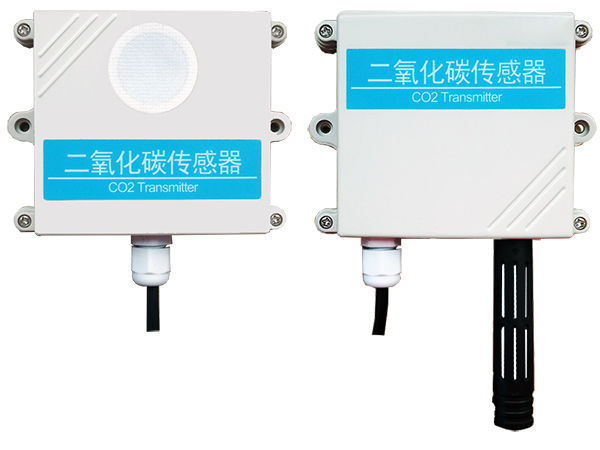

內置探頭外置探頭

	線色	說明
電源	棕色	電源正（12-24V DC）
電源	黑色	電源負
通信	黃(灰)色色色	485-A
通信	藍色	485-B

安裝說明
需將傳感器安置在避風避雨的環境中，90度垂直于地面度壁掛，保持將傳感器透氣孔朝向正前方，防止進水。同時為了保證測量的準度，請將二氧化碳變送器安裝在通風較好的位置。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦

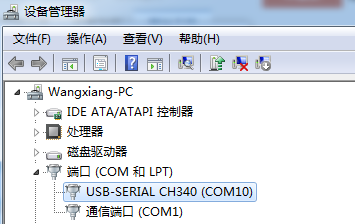

將傳感器通過USB轉485正確的連接電腦并提供供電后，可以在電腦中看到正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看 COM 端口）。

如上圖所示，此時您的串口號為COM10，請記住這個串口，需要在傳感器監控軟件中填入這個串口號。
如果在設備管理器中沒有發現COM口，則意味您沒有插入USB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用
配置界面如圖所示，首先根據3.1章節的方法獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。

然后單擊連接設備后即可實時獲取傳感器數據信息。
如果您的設備是氣體濃度傳感器，則請在傳感器類型處選擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
通信協議
通訊基本參數

參數	內容
編碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bps/4800bps/9600bps可設出廠默認為 9600bps

數據幀格式定義
采用 Modbus-RTU 通訊規約，格式如下：
初始結構>=4字節的時間
地址碼= 1字節
功能碼= 1字節
數據區= N字節
錯誤校驗= 16位 CRC 碼
結束結構>=4字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能提示，本變送器只用到功能碼 0x03（讀取存器數據）。
數據區：數據區是具體通訊數區，注意 16bits 數據高字節在前
CRC 碼：二字節的校驗碼。
問詢幀

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

應答幀

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區
1字節	1字節	1字節	2字節	2字節	2字節

寄存器地址

寄存器地址	PLC組態地址	內容	操作
0000H	40001	濕度(單位0.1℃)	只讀
0001H	40002	溫度(單位0.1%RH)	只讀
0005H	40006	CO2濃度(單位1ppm)	只讀
0100H	40101	設備地址(0-252)	讀寫
0101H	40102	波特率(2400/4800/9600)	讀寫

通訊協議示例以及解釋
讀取設備地址0x01的CO2值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x05	0x00,0x01	0x94	0x0B

應答幀(例如讀到CO2值為451ppm)

地址碼	功能碼	有效字節數	CO2值	校驗碼低位	校驗碼高位
0x01	0x03	0x02	0x01 0xC3	0x78	0x35

CO2：
01C3 H(十六進制)=451=>CO2=451ppm
讀取設備地址0x01的溫濕度值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x00	0x00,0x02	0xC4	0x0B

應答幀

地址碼	功能碼	有效字節數	濕度值	溫度值	校驗碼低位	校驗碼高位
0x01	0x03	0x04	0x00 0xFE	0x00 0xAF	0xDB	0xBF

溫度：
00AF H(十六進制)=175=>溫度=17.5℃
濕度：
00FE H(十六進制)=254=>濕度=25.4%RH
讀取設備地址0x01溫濕度、CO2濃度值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00,0x00	0x00,0x06	0xc5	0xc8

應答幀

地址碼	功能碼	有效字節數	濕度值	溫度值
0x01	0x03	0x0C	0x03 0x14	0x01 0x1B
6個無用字節		CO2值	校驗碼低位	校驗碼高位
0x00…		0x01 0xC3	0x50	0x3B

溫度：
011B H(十六進制)=283=>溫度=28.3℃
濕度：
0314 H(十六進制)=788=>濕度=78.8%RH
CO2：
01C3 H(十六進制)=451=>CO2=451ppm
常見問題與質量保證
設備無法連接到 PLC或電腦
可能的原因如下：
電腦有多個COM口，選擇的口不正確。
設備地址錯誤，或者存在地址重復的設備
     （出廠默認全部為1）。
波特率，校驗方式，數據位，停止位錯誤。
主機輪詢間隔和等待應答時間太短，需要都
      設置在200ms以上。
485總線有斷開，或者 A、B 線接反。
設備數量過多或布線太長，應就近供電，加
      485增強器，同時增加120Ω終端電阻。
USB轉485驅動未安裝或者損壞，設備損壞。
